Ersatzteil für MOTUS®Panel (36112)

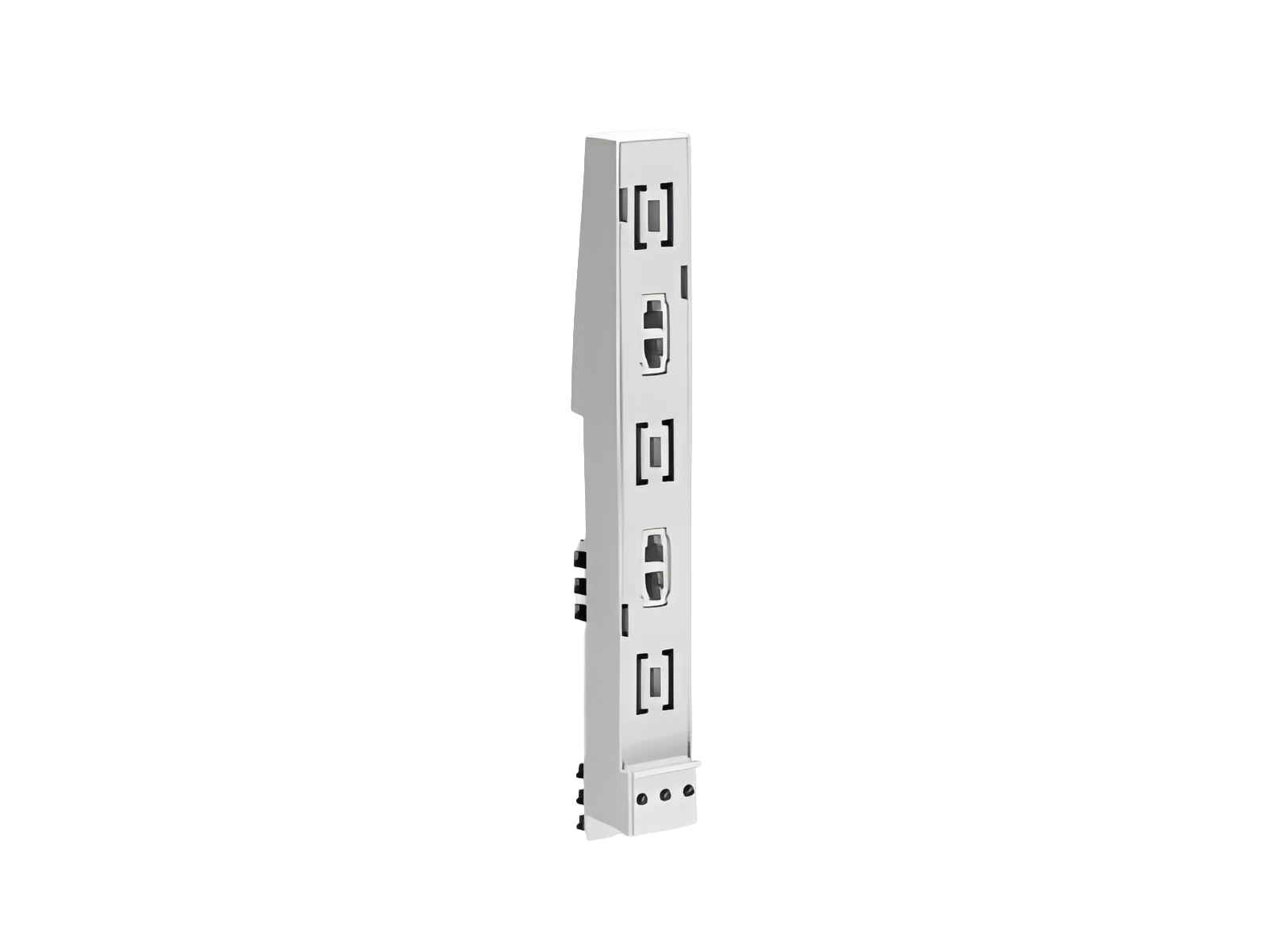

Das Foto kann einen ähnlichen Artikel anzeigen.

Beschreibung

Art.-Nr.: 36112000B

Ersatzteil für MOTUS®Panel

Adapter für MOTUS®Panel

für DIN Tragschiene

System

Panel

Produktgruppe 05
Untergruppe 58
VE 1
EAN 4021267361129
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC002615
ETIM 5.0 EC002615

Zulassungen

Standards

EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015

UL 60947-1

Approbationen

UL , Atex

for UL feeder circuits >250V

Typnummer: MCC-PA

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

CCC Zulassung: nicht zertifizierungspflichtig

Baumusterprüfbescheinigung: PTB13AT3001

Technische Daten

Angaben IEC
Standards
EN 60947-1:2015
EN 60947-4-2:2012
EN 61439-1:2012
EN 50581:2012
EN ISO 13849-1:2015
Elektrische Werte IEC
Bemessungsstrom (IEC): 25 A
Bemessungsspannung (IEC) AC: 690 V

Verlustleistungsabgabe des Artikels:

Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0,3 W.

(Bei voller Belastung beträgt die Leistungsabgabe 0,5 W.)

zusätzliche Daten IEC

Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 725 V
Angaben UL
Standards
UL 60947-1
for UL feeder circuits >250V
Elektrische Werte UL
Bemessungsstrom (UL): 20 A
Bemessungsspannung (UL) AC: 600 V
Bemessungsfrequenz (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class CC 20 A / 600 V AC
Mechanische Werte
B x H x T: 22.5 x 185 x 33
Gewicht: 12,8 kg/100
Poligkeit: 3-polig
Befestigung: für DIN Tragschiene

Anwendungshinweise

Kurzschlussfestigkeit: durch Hauptprodukt bestimmt
for UL feeder circuits >250V
