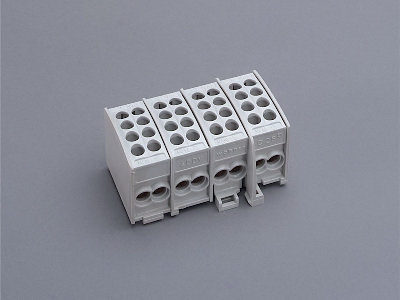

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 02604 000
Hauptleitungs-Abzweigklemme
4-polig, 4 Einsätze 4x25 mm²
25 mm²
für DIN Tragschiene
System
Panel
| Produktgruppe | 08 |
| Untergruppe | 03 |
| VE | 30 |
| EAN | 4021267026042 |
Standards
DIN VDE 0603-2/03.98
Approbationen
VDE
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| DIN VDE 0603-2/03.98 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 400 V |
| Bemessungsspannung (IEC) DC: | 400 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| zusätzliche Daten IEC | |
|
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
| max. zulässige Spannung (IEC) AC: | 690 V |
| max. zulässige Spannung (IEC) DC: | 690 V |
| Mechanische Werte | |
| B x H x T: | 81 x 56 x 39 |
| Gewicht: | 27,1 kg/100 |
| Poligkeit: | 4-polig |
| Befestigung: | für DIN Tragschiene |
Schnappbefestigung senkrecht und waagerecht
| Klemmstellen | |
| Buchsenklemme | |
| Querschnitt min.: | 1,5 mm² |
| Querschnitt max.: | 25 mm² |
| re: | 2,5 - 25 mm² |
| rm: | 2,5 - 25 mm² |
| f + AE: | 1,5 - 16 mm² |
| (f + AE eventuell nicht mit maximalen Querschnitt möglich) | |
| Md min.: | 2,4 Nm |
| Md max.: | 3,6 Nm |
| Nicht geeignet für Aluminiumleiter ! | |
| Nicht geeignet für Aluminiumleiter ! | |
|
An jeder Klemmstelle befinden sich zwei Klemmschrauben zur sicheren Kontaktierung. |
|
