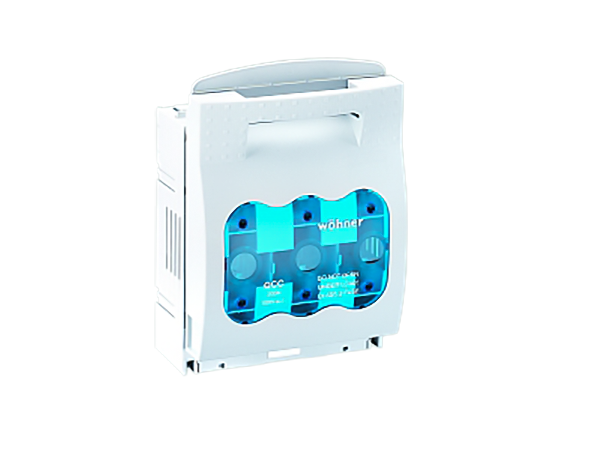

Obrázek může zobrazovat podobný produkt.
Part No.: 33409 000
QUADRON Panel
držák válcových pojistek
Class J / 3P, svorka 150 mm²
200 A / 600 V (41x146)
for mounting plate
System
Panel
| Produktová skupina | 16 |
| Podskupina | 12 |
| velikost balení | 1 |
| EAN | 4021267334093 |
| ECLASS 14.0 | 27142190 |
| ETIM 5.0 | EC002705 |
| ETIM 8.0 | EC002705 |
| ETIM 10.0 | EC002705 |
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
UL 4248-8
UL 4248-1
Schválení dle norem
UL
for UL feeder circuits >250V
typové číslo: QCC-ClassJ200A
EAC Type: AJC
UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT8 https://www.ul.com
| pro velikost pojistek: | Class J 200 A |
| pojistková vložka podle na standardu: | UL 248-8 |
| povolené rozptylování energie pojistkové vložky: | 22 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H |
Elektrické údaje
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 8,3 W.
(The power dissipation at full load would be 13,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| min. permitted operation temperature | -40°C |
| for Class J fuses 110 - 200A as per UL 248-8 (41x146) |
| Detaily UL | |
| Standardy | |
|
UL 4248-8
UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 200 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| jmenovité napětí (UL) DC: | 600 V |
| for wires UL: | Cu 75°C |
| SCCR: | 200 kA |
| Mechanické údaje | |

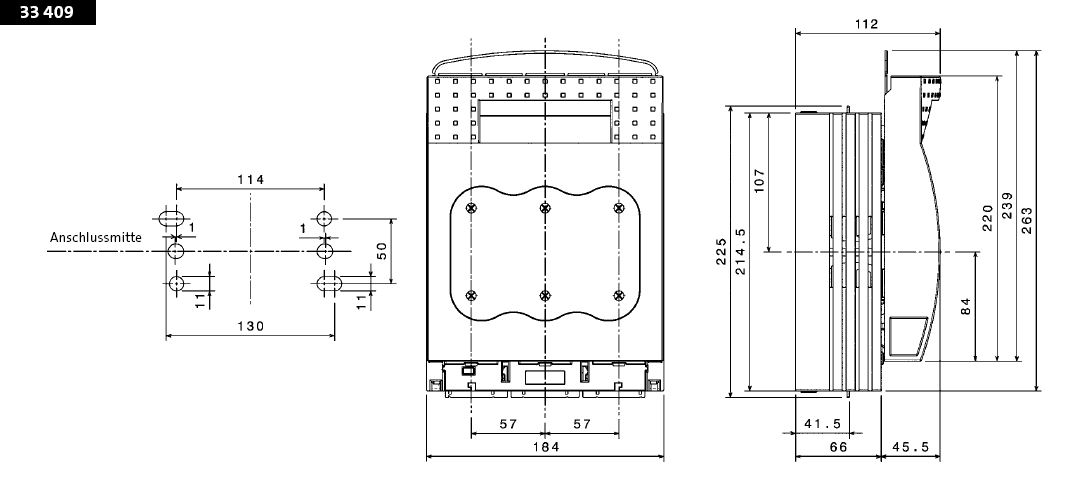

| Š x V x H: | 184 x 263 x 112 |
| hmotnost: | 203,0 kg/100 |
| póly: | 3-pólový |
| Mounting: | for mounting plate |
| Terminal points | |
| prism terminal | |
| screw drive: | S4 |
| wire stripping: | 20 mm |
| Md min.: | 6,0 Nm |
| Md max.: | 6,0 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 2 |
| max. cross-section UL: | MCM 300 |
| točivý moment (UL): | 53 lb-in |
| for wires UL: | Cu 75°C |
| Vlastnosti materiálu | |
| halogen-free: | No |
| Not suitable for aluminium cables ! | |
| povolené rozptylování energie pojistkové vložky: | 22 W |
| for UL feeder circuits >250V | |
