Part No.: 31922 000

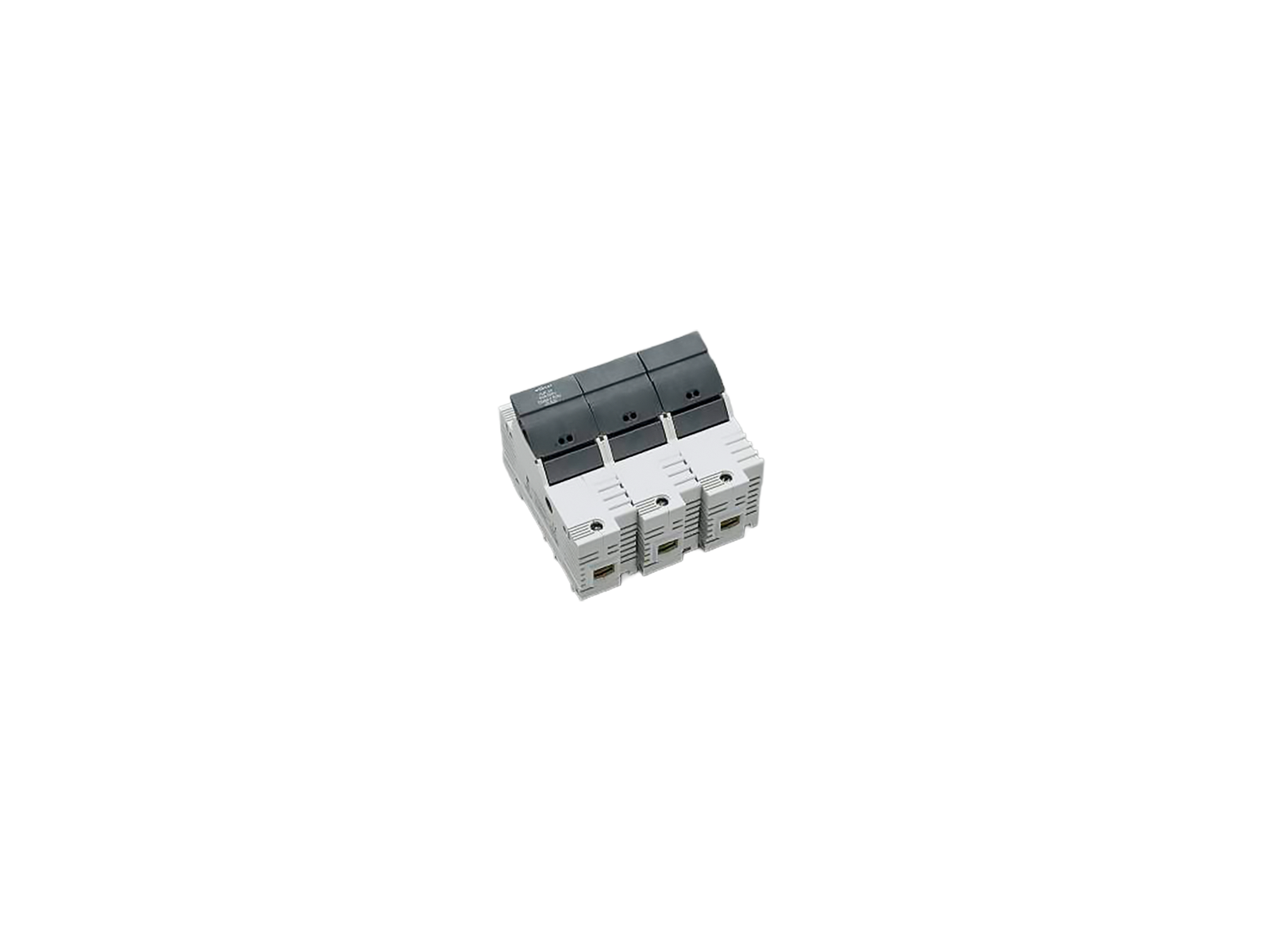

AMBUS Panel
držák válcových pojistek
Class J / 3P, svorkovnice 50 mm²
60 A / 600 V (27x60)
for mounting rail
System
Panel
Advantages of the product
large clamping range, also for two identical conductors (adjacent)
holder for label
| Produktová skupina | 16 |
| Podskupina | 06 |
| velikost balení | 2 |
| EAN | 4021267319229 |
| ECLASS 14.0 | 27142190 |
| ETIM 5.0 | EC002705 |
| ETIM 8.0 | EC002705 |
| ETIM 10.0 | EC002705 |
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H
UL 4248-8
UL 4248-1
Schválení dle norem
CSA , UL
for UL feeder circuits >250V
typové číslo: AJC60
EAC Type: AJC
UL file: E230163, UL category (for USA): IZLT https://www.ul.com
UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com
CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org
| pro velikost pojistek: | Class J 60 A |
| pojistková vložka podle na standardu: | UL 248-8 |
| povolené rozptylování energie pojistkové vložky: | 7 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H |
Elektrické údaje
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 2,5 W.
(The power dissipation at full load would be 3,9 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| min. permitted operation temperature | -40°C |
| for Class J fuses 35 - 60A as per UL 248-8 (27x60) |
| Detaily UL | |
| Standardy | |
|
UL 4248-8
UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 60 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| jmenovité napětí (UL) DC: | 600 V |
| for wires UL: | Cu 75°C |
| SCCR: | 200 kA |
| Mechanické údaje | |
| Š x V x H: | 120 x 118 x 82 |
| hmotnost: | 55,9 kg/100 |
| póly: | 3-pólový |
| Mounting: | for mounting rail |
| stupeň ochrany: | IP20 |
| čelní stupeň ochrany: | IP20 |
| Terminal points | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 20 mm |
| min. cross-section: | 2,5 mm² |
| max. cross-section: | 50 mm² |
| f: | 2.5 - 50 mm² |
| f + AE: | 2.5 - 50 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 3,2 Nm |
| Md max.: | 4,8 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 14 |
| max. cross-section UL: | AWG 1/0 |
| točivý moment (UL): | 35 lb-in |
| for wires UL: | Cu 75°C |
|
connection of 2 wires (of same cross-section) |
|
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| povolené rozptylování energie pojistkové vložky: | 7 W |
| for UL feeder circuits >250V | |

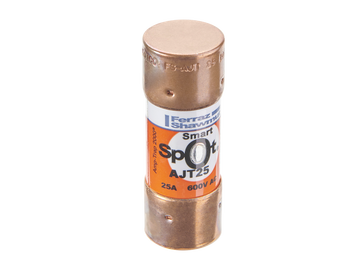

31360
000
pojistka 35 A
-Mersen-
600 V AC, time delay
Class J, 27x60
Více
31361
000
pojistka 40 A
-Mersen-
600 V AC, time delay
Class J, 27x60
Více
31362
000
pojistka 45 A
-Mersen-
600 V AC, time delay
Class J, 27x60
Více

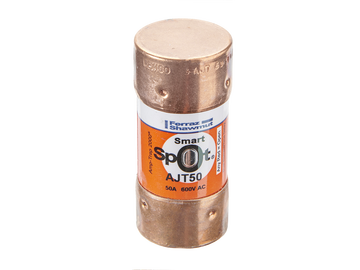

31363
000
pojistka 50 A
-Mersen-
600 V AC, time delay
Class J, 27x60
Více
31364
000
pojistka 60 A
-Mersen-
600 V AC, time delay
Class J, 27x60
Více

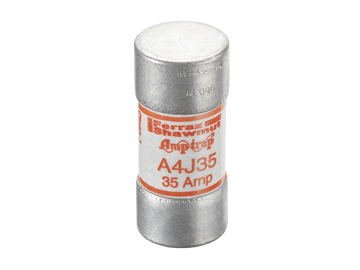

31511
