Obrázek může zobrazovat podobný produkt.
Part No.: 33095 000

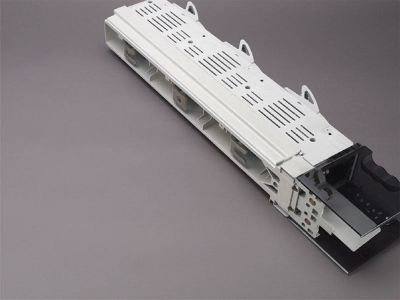

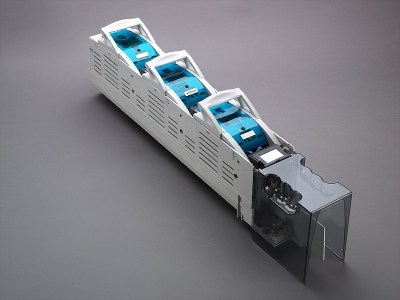

pojistková odpínací lišta 630 A

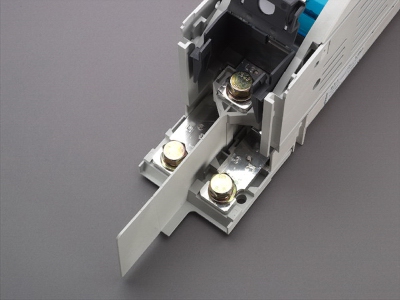

šroub M12, 1-pólové odpínání
velikost 3
no longer available
Follower: 33718000A
Advantages of the product
Self-closing inspection holes are available in the cover.
Strips are equipped with arc chambers.
| Produktová skupina | 12 |
| Podskupina | 45 |
| velikost balení | 1 |
| EAN | 4021267330958 |
| ETIM 5.0 | EC001046 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Schválení dle norem
IEC (CB) , CCC
typové číslo: SLS3
CCC certificate: 2004010302117259
| povolené rozptylování energie pojistkové vložky: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| velikost: | NH 3 |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 630 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité izolační napětí Ui AC: | 1000 V |
| jmenovité přepětí Uimp : | 8 kV |
| Utilisation category AC (IEC 60947-3) : | AC-23B (500V) AC-22B (690V) AC-21B (690V) |
| kond. zkratový proud s pojistkami (AC): | 50 kA / 690 V |
| schváleno s pojistkovými vložkami dané třídy: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 74,2 W.
(The power dissipation at full load would be 116,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| max. permitted operation temperature | 55°C |
| Degree of protection IP20 at front, degree of protection near terminal depends on installation |
| Mechanické údaje | |
| Š x V x H: | 99 x 760 x 195 |
| hmotnost: | 700,0 kg/100 |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| povolené rozptylování energie pojistkové vložky: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
33164
000
třmenová svorka pro měděné vodiče
120 - 240 mm²
pro: QCB-NH2, LTS-F 400, LTS 630
Více
33167
000
prizmová svorka jednoduchá pro vodiče Cu
50 - 240 mm²
Více
33268
000

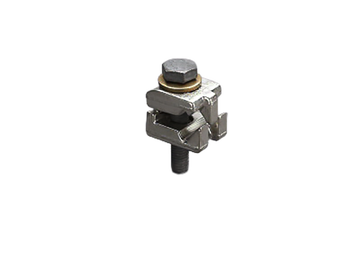

přímá svorka Cu a Al
velikost 3
phase-out product
Více
33272
000
prodloužení pro 2 kabelové oka
velikost 3
Více
33113
000
boční krycí podpěra
pro přední kryt
velikost 00 - 3
Více
33156
000
spínač
NO/NC 250 V AC / 5 A, 30 V DC / 4 A
Více
