clip-on šroubové spojení pro kabelové oka

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01047 000

clip-on šroubové spojení pro kabelové oka

M10

pro přípojnici 12, 15, 20, 25, 30 x 10 a profilové přípojnice

System

60Classic, centre feed unit, 100Energy

Produktová skupina 07
Podskupina 28
velikost balení 6
EAN 4021267010478
ECLASS 14.0 27250116
ETIM 5.0 EC000001
ETIM 8.0 EC000001
ETIM 10.0 EC000001

Schválení dle norem

Standardy

IEC 61439-1:2020

Schválení dle norem

DNV GL

typové číslo: 520

EAC Type: TE-T

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
jmenovité napětí (IEC) AC: 690 V
jmenovitá proudová špičková výdrž Ipk max.: 59.7 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,3 W.

(The power dissipation at full load would be 0,5 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. povolené napětí (IEC) AC: 1000 V
max. povolené napětí (IEC) DC: 1500 V
proudová kapacita (IEC) max.: 630 A
Mechanické údaje
Š x V x H: 38 x 42 x 47
hmotnost: 36,2 kg/100
pro přípojnici: 12, 15, 20, 25, 30 x 10 a profilové přípojnice

Screw M10, 10mm available length

Terminal points
screw connection
M10
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
Terminal space: M10 x 10
Vlastnosti materiálu
halogen-free: Yes

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
The insulation performance of the article depends on the installation conditions.

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Similar products

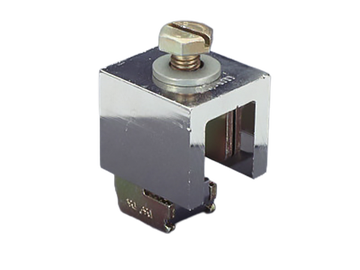

01749 000
klipové šroubové spojení pro kabelové oka
M10
pro přípojnici: ploché přípojnice 5 mm
Více
