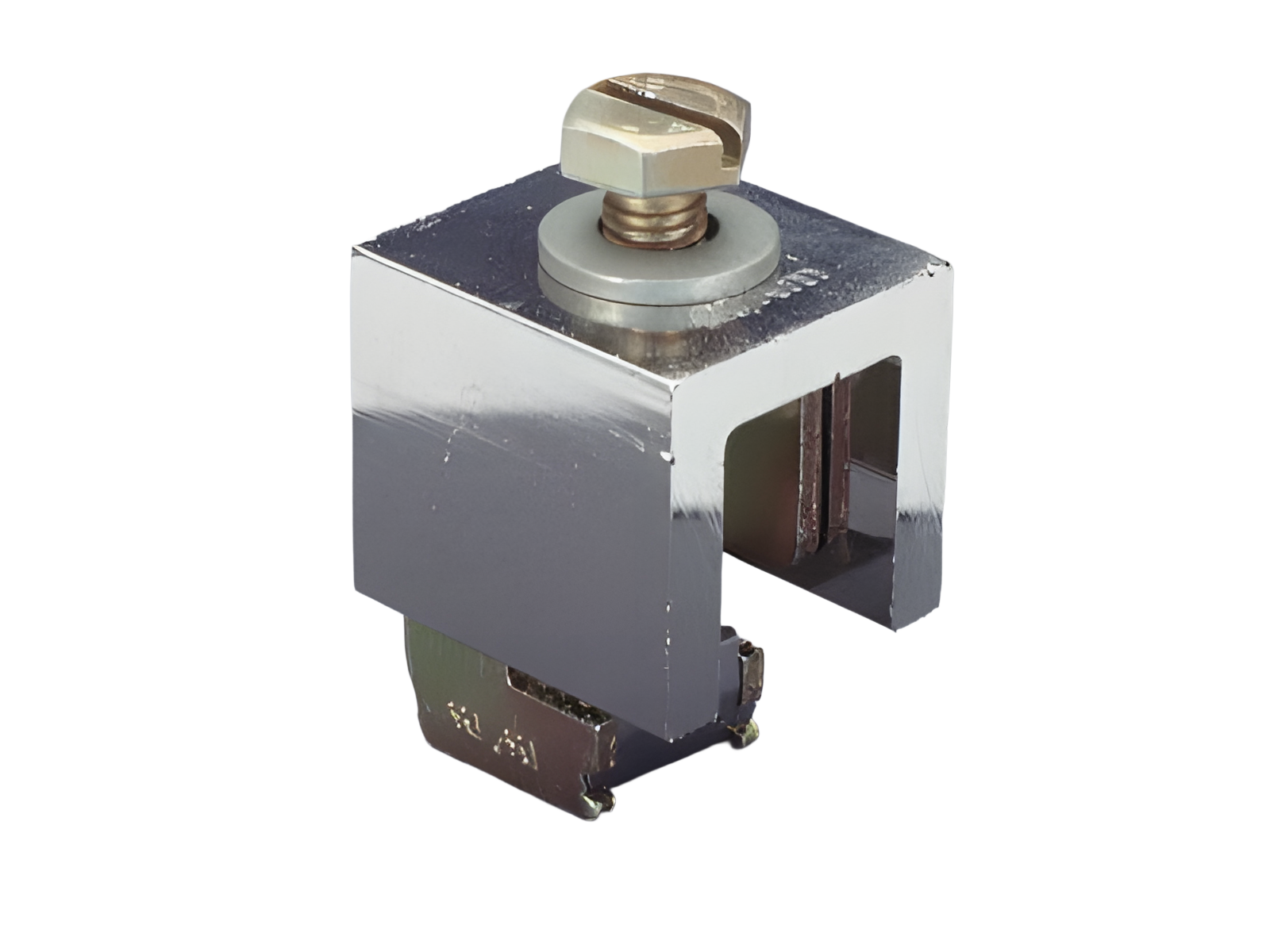

The picture may show a similar product.
Référence 01047000
liaison vissée encliquetable pour cosses
M10
pour jeux de barres 12, 15, 20, 25, 30 x 10 et barres profilées
Système
60Classic, centre feed unit, 100Energy
Groupe de produits | 07 |
Sous-groupe | 28 |
Dimensions de l'emballage | 6 |
EAN | 4021267010478 |
ECLASS 6.1 | 27141146 |
ECLASS 7.1 | 27141146 |
ETIM 4.0 | EC000001 |
ETIM 5.0 | EC000001 |
Normes
IEC 61439-1:2020
Approbations
DNV GL
Type: 520
Homologation CCC: no certification required
Details IEC | |
Normes | |
IEC 61439-1:2020 |
Electrical data IEC | |
Tension assignée (IEC) CA: | 690 V |
rated peak withstand current Ipk max.: | 59.7 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,3 W.
(The power dissipation at full load would be 0,5 W.)
Supplementary data IEC | |
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
Tension maximale IEC CA: | 1000 V |
Tension maximale IEC CC: | 1500 V |
current capacity (IEC) max.: | 630 A |
Charactéristiques mécaniques | |
L x H x P: | 38 x 42 x 47 |
Poids: | 36,2 kg/100 |
pour jeux de barres: | 12, 15, 20, 25, 30 x 10 et barres profilées |
Screw M10, 10mm available length
Points de raccordement | |
screw connection | |
M10 | |
Alvéole de serrage: | M10 x 10 |
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
Les performances d'isolation de l'article dépendent des conditions d'installation. | |
