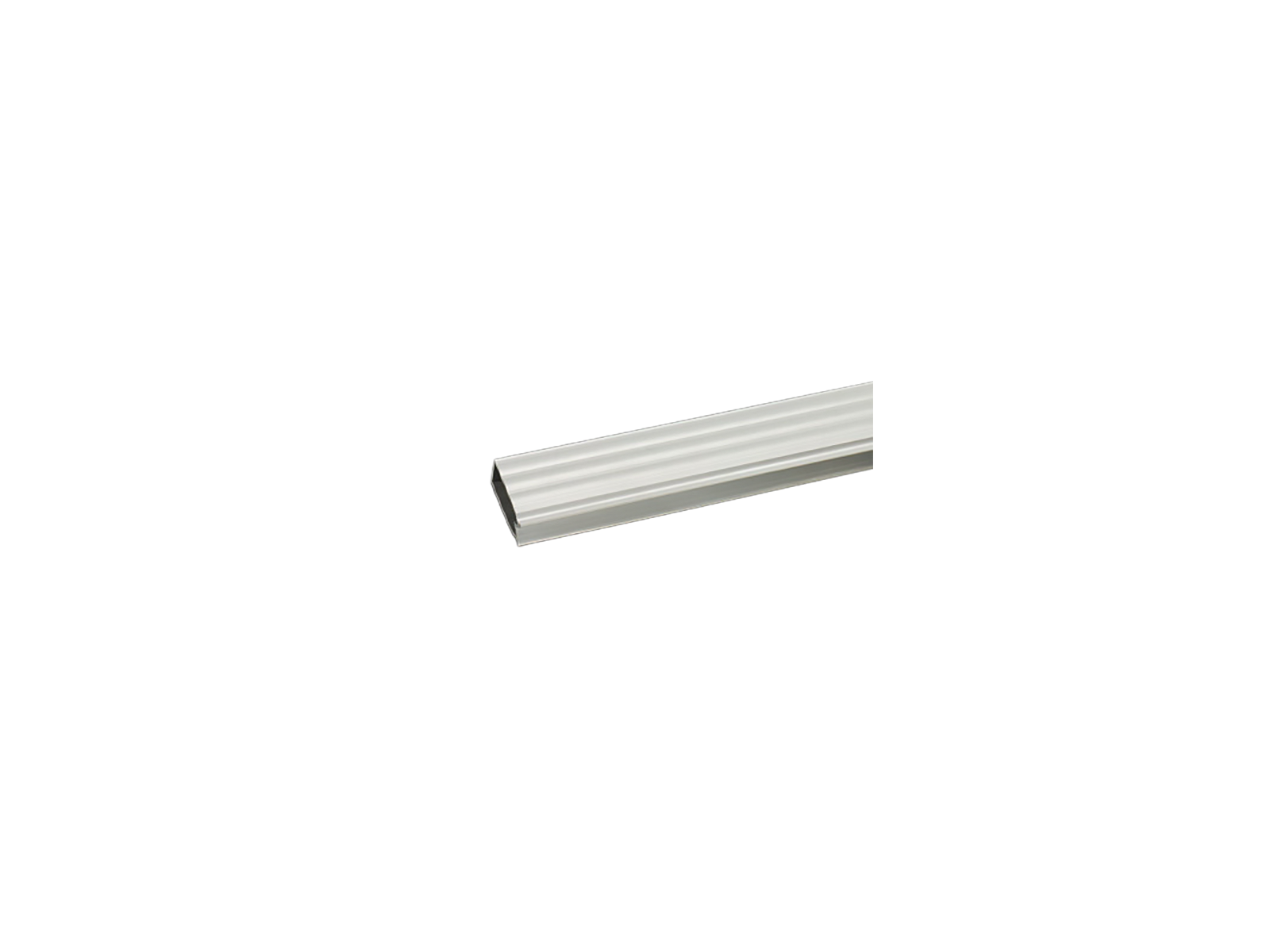

kryt přípojnice

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01245 000

kryt přípojnice

pro přípojnici 12 - 30 x 10, délka 1 m

ochraný kryt proti nebezpečnému dotyku

System

60Classic, 185Power, 30Compact 3P, centre feed unit, 100Energy

Produktová skupina 06
Podskupina 27
velikost balení 10
EAN 4021267012458
ECLASS 14.0 27142190
ETIM 5.0 EC002270
ETIM 8.0 EC002270
ETIM 10.0 EC002270

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

CSA , UL , DNV GL

for UL feeder circuits >250V

typové číslo: C30x10-L

EAC Type: CO-S

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
Mechanické údaje
Š x V x H: 1000 x 40 x 14
hmotnost: 10,1 kg/100
Vlastnosti materiálu
halogen-free: Yes

Application notes

Při zpracování a používání plastových dílů se vyvarujte kontaktu s oleji, mazivy a podobnými chemikáliemi.

neaplikovatelné, protože produkt neobsahuje ani nese žádné části pod napětím nebo není namáhán v případě zkratu

for UL feeder circuits >250V

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

01204 000
přípojnice 30 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 3,60 m, pocínovaná
Více

01140 000
přípojnice 20 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 3,60 m, ochrana proti korozi
Více

01624 000
přípojnice 20 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

01623 000
přípojnice 12 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více

01625 000
přípojnice 30 x 10
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
délka 2,40 m, pocínovaná
Více
