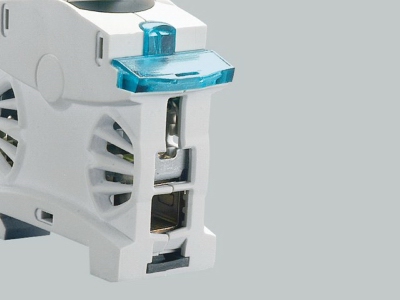

Obrázek může zobrazovat podobný produkt.
Part No.: 31301 000
CUSTO Panel
D0 pojistkový spodek, montáž na panel
E 14 / 16 A / 1P
chráněno proti nebezpečnému dotyku podle DGUV V3
for mounting rail
System
Panel
Advantages of the product
large clamping range, holder for label
| Produktová skupina | 03 |
| Podskupina | 03 |
| velikost balení | 9 |
| EAN | 4021267313012 |
| ECLASS 14.0 | 27142120 |
| ETIM 5.0 | EC001644 |
| ETIM 8.0 | EC001644 |
| ETIM 10.0 | EC001644 |
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Schválení dle norem
VDE , DNV GL
typové číslo: CEB14
EAC Type: D0
| pojistková vložka podle na standardu: | IEC / HD 60269-3 |
| povolené rozptylování energie pojistkové vložky: | 2,5 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 16 A |
| jmenovité napětí (IEC) AC: | 400 V |
| jmenovité napětí (IEC) DC: | 250 V |
| jmenovité přepětí Uimp : | 6 kV |
| schváleno s pojistkovými vložkami dané třídy: | gG |
| zkratová odolnost při ochraně pojistkami: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,3 W.
(The power dissipation at full load would be 0,4 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 440 V |
| max. povolené napětí (IEC) DC: | 262 V |
| max. permitted operation temperature | 55°C |
Je nutné přísně dodržovat směr napájení vyznačený na výrobku. |
| Mechanické údaje | |
| Š x V x H: | 27 x 68 x 55 |
| hmotnost: | 7,6 kg/100 |
| póly: | 1-pólový |
| Mounting: | for mounting rail |
| Terminal points | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 10 mm |
| min. cross-section: | 1,5 mm² |
| max. cross-section: | 35 mm² |
| Md min.: | 2,5 Nm |
| Md max.: | 3,0 Nm |
| Not suitable for aluminium cables ! | |
| Vlastnosti materiálu | |
| Material: | Plastic |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| The insulation performance of the article depends on the installation conditions. | |
|
the comb-type busbar part no. 31057 has to be combined with the feeder terminal 01198 |
|
| povolené rozptylování energie pojistkové vložky: | 2,5 W |
01198
000A
připojovací svorka, čelní připojení
25 - 95 mm²
pro: 31057
Více
31014
000A
hřebenová přípojnice 1-pólová, můstek, rozteč 27 mm
80 A, délka 1 m
16 mm²
Více
31028
000A
připojovací svorka, boční připojení
6 - 50 mm²
pro: 31014, 31024, 31309, 31311
Více
31057
000A
hřebenová přípojnice 1-pólová, můstek, rozteč 27 mm
130 A, délka 1 m
35 mm²
Více
01103
000
pojistková hlavice D01, porcelán
400 V
E 14
Více
01715
000
distanční kroužek D01 2 A
růžová
E 14
Více
01716
000
distanční kroužek D01 4 A
hnědá
E 14
Více
01717
000
distanční kroužek D01 6 A
zelená
E 14
Více
01718
000
distanční kroužek D01 10 A
červená
E 14
Více
31005
000
pojistková hlavice D01, plast
400 V
E 14
Více
