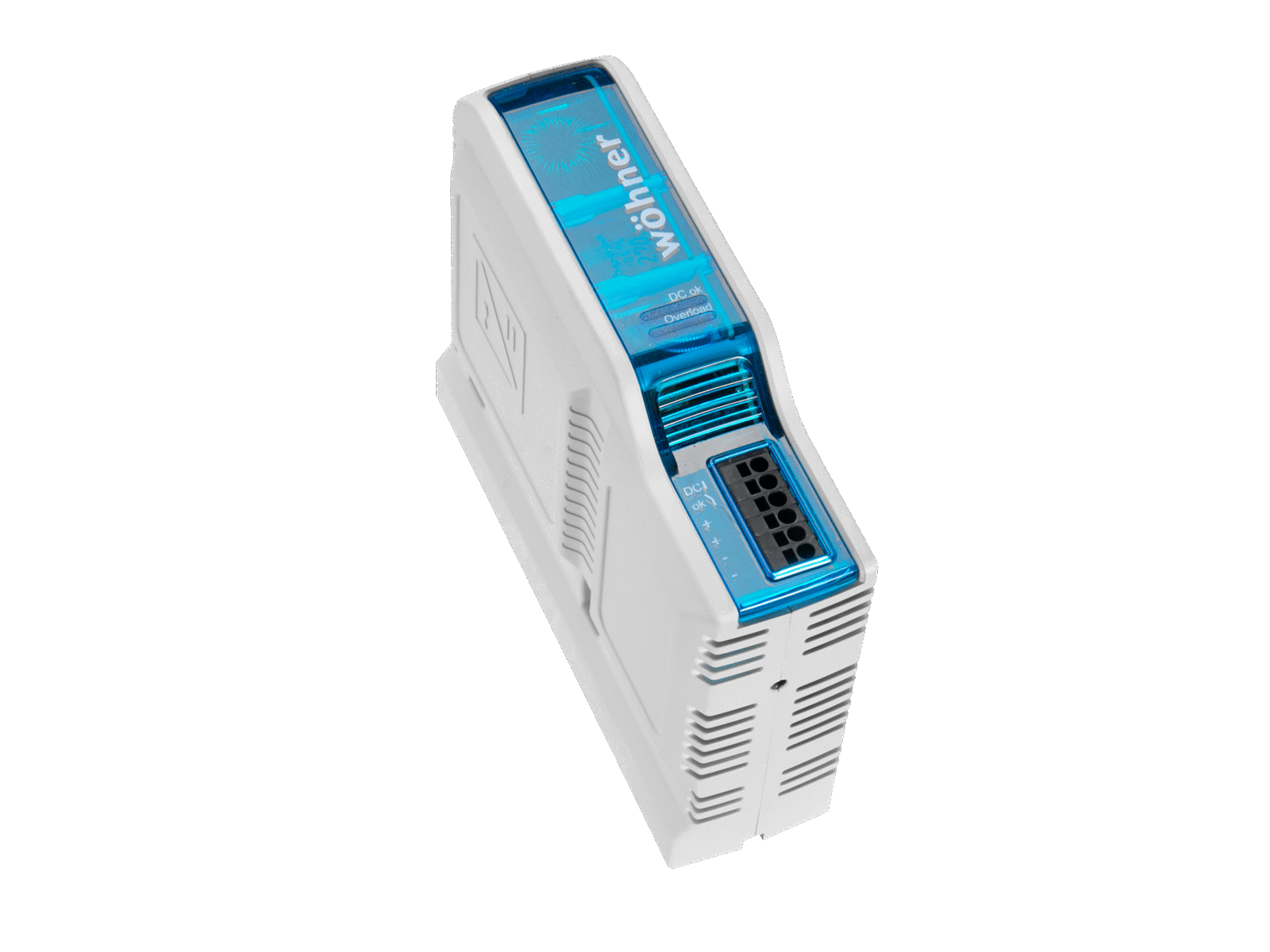

zdroj 10 A (36200000A)

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 36200 000A

BROOME10 CrossBoard

zdroj 10 A

400 V AC / 24 V DC, se svorkami push-in

s CrossLink rozhraním

System

CrossBoard 125A / 250A, CrossBoard 800 A

Advantages of the product

Direct installation to CrossBoard®
Efficiency of 95% permits an installation width of 45 mm
Self-protected at short-circuit with intelligent re-start
No pre-fuse needed
Overvoltage category III

Produktová skupina 21
Podskupina 40
velikost balení 1
EAN 4021267362003
ECLASS 14.0 27142325
ETIM 5.0 EC002540
ETIM 8.0 EC002540
ETIM 10.0 EC002540

Schválení dle norem

Standardy

IEC 61010-1:2010
IEC 61010-2-201:2013

UL 61010-1

UL 61010-2-201

Schválení dle norem

IEC (CB) , UL

for UL feeder circuits >250V

typové číslo: BROOME10

EAC Type: PS

UL file: E497002, UL category (for USA): NMTR. https://www.ul.com

UL file: E497002, UL category (for Canada): NMTR7. https://www.ul.com

Produktová data

Detaily IEC
Standardy
IEC 61010-1:2010
IEC 61010-2-201:2013
Elektrické údaje IEC
jmenovité napětí (IEC) AC: 480 V
min. provozní napětí AC: 380 V
výstupní napětí DC: 24 V
výstupní proud: 10 A
řízení napětí: No
typická výdrž při poklesu (400V): 20 ms
typická výdrž při poklesu (480V): 20 ms
oddělený vstup / výstup: SELV / PELV
ochrana před vysokým napětím: 32 V
možný paralelní provoz: Yes
možný sériový provoz: Yes
jmenovitá frekvence (IEC): 50 / 60 Hz
jmenovité izolační napětí Ui AC: 500 V
jmenovité přepětí Uimp : 4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 8,2 W.

(The power dissipation at full load would be 12,8 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
min. permitted operation temperature -25°C
max. permitted operation temperature 70°C
min. permitted temperature for transport and storage -25°C
max. permitted temperature for transport and storage 70°C
2-pole feeding at L1 and L2
Detaily UL
Standardy
UL 61010-1
UL 61010-2-201
for UL feeder circuits >250V
Elektrické údaje UL
jmenovité napětí (UL) AC: 480 V
min. provozní napětí AC: 380 V
jmenovitá frekvence (UL): 50 / 60 Hz
Mechanické údaje
Š x V x H: 45 x 160 x 130
hmotnost: 71,8 kg/100
póly: 2-pólový
stupeň ochrany: IP30
for vertical busbar system: Yes
for horizontal busbar system: No
Terminal points
push-in connection
AWG14 (2,5 mm²)
screw drive: 0.5x3
wire stripping: 10 mm
min. cross-section: 0,2 mm²
max. cross-section: 2,5 mm²

min. cross-section UL: AWG 24
max. cross-section UL: AWG14


f+AE max. 1,5 mm²
Vlastnosti materiálu
halogen-free: Yes

Application notes

for UL feeder circuits >250V

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Uživatelský manuál

| Installation instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)
