for UL feeder circuits >250V
Obrázek může zobrazovat podobný produkt.
Part No.: 01595 000A

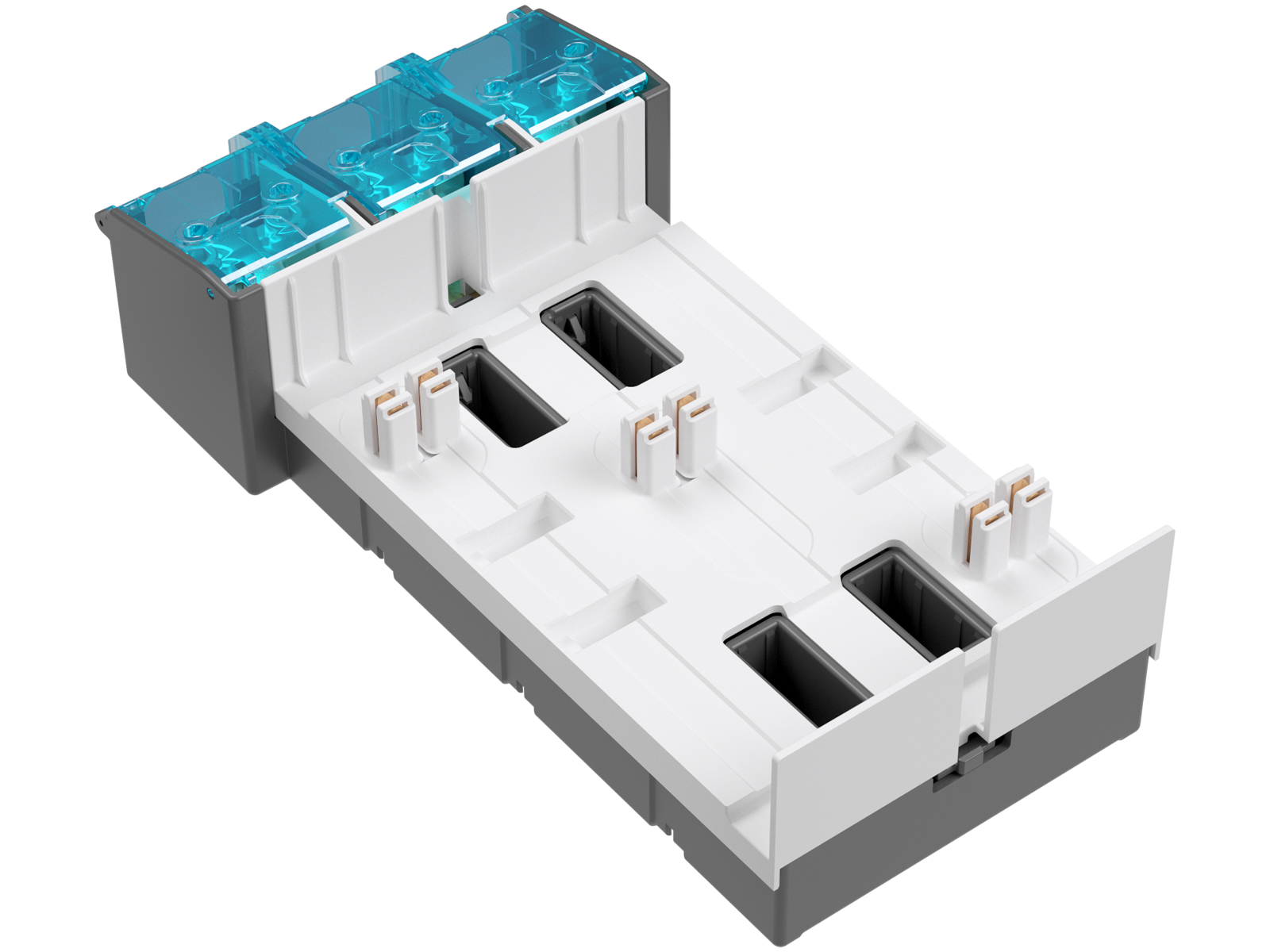

CRITO CrossBoard
přípojovací modul
150 mm², pro napájení CrossBorad desky zezadu
3-pólová
připojení shora nebo zdola
pro CrossBoard 250 A 300 - 1100 mm
System
CrossBoard® 125A / 250A
| Produktová skupina | 07 |
| Podskupina | 48 |
| velikost balení | 1 |
| EAN | 4021267015954 |
| ECLASS 14.0 | 27250116 |
| ETIM 5.0 | EC000001 |
| ETIM 8.0 | EC000001 |
| ETIM 10.0 | EC000001 |
Standardy
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
Schválení dle norem
UL
for UL feeder circuits >250V
typové číslo: CR-B-114-A1
EAC Type: TE-M
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC schválení: certifikace není vyžadována
| Detaily IEC | |
| Standardy | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 250 A |
| jmenovité napětí (IEC) AC: | 690 V |
| jmenovité izolační napětí Ui AC: | 800 V |
| jmenovité přepětí Uimp : | 6 kV |
| jmenovitá proudová špičková výdrž Ipk max.: | 30 kA |
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 800 V |
| max. povolené napětí (IEC) DC: | 800 V |
| proudová kapacita (IEC) max.: | 250 A |
| Detaily UL | |
| Standardy | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Elektrické údaje UL | |
| jmenovitý proud (UL): | 285 A |
| jmenovité napětí (UL) AC: | 600 V |
| jmenovitá frekvence (UL): | 50 / 60 Hz |
| for wires UL: | Cu 75°C |
| SCCR unprotected max.: | 10 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| SCCR: |
100 kA with JDDZ fuse Class J 400 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC |
| Mechanické údaje | |
| Š x V x H: | 114 x 222 x 57 |
| hmotnost: | 96,4 kg/100 |
| póly: | 3-pólový |
| čelní stupeň ochrany: | IP20 |
| Terminal points | |
| prism terminal | |
| screw drive: | S4 |
| wire stripping: | 30 mm |
| min. cross-section: | 35 mm² |
| max. cross-section: | 150 mm² |
| Md min.: | 4,0 Nm |
| Md max.: | 6,0 Nm |
|
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| min. cross-section UL: | AWG 2 |
| max. cross-section UL: | MCM 300 |
| točivý moment (UL): | 35 - 53 lb-in |
| for wires UL: | Cu 75°C |
|
Connecting circular conductors: |
|
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| The insulation performance of the article depends on the installation conditions. | |
|
Crossboards before production date November 2024 also suitable for 250 A (IEC + UL). Confirmation |
|
| for UL feeder circuits >250V |
