connection kit

Obrázek může zobrazovat podobný produkt.

Popis

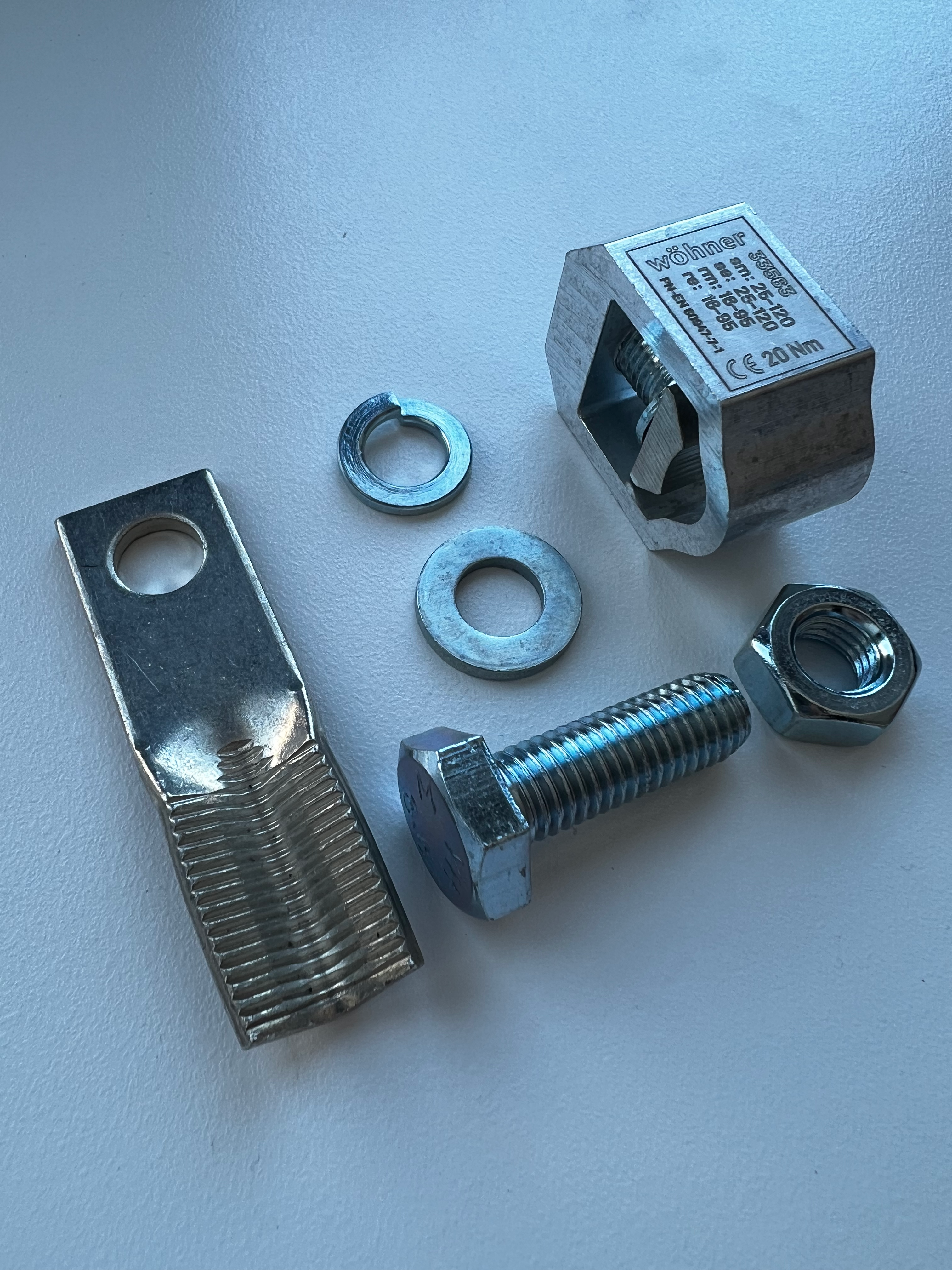

Part No.: 33563 000B

connection kit

with 1 V-clamp, without cover

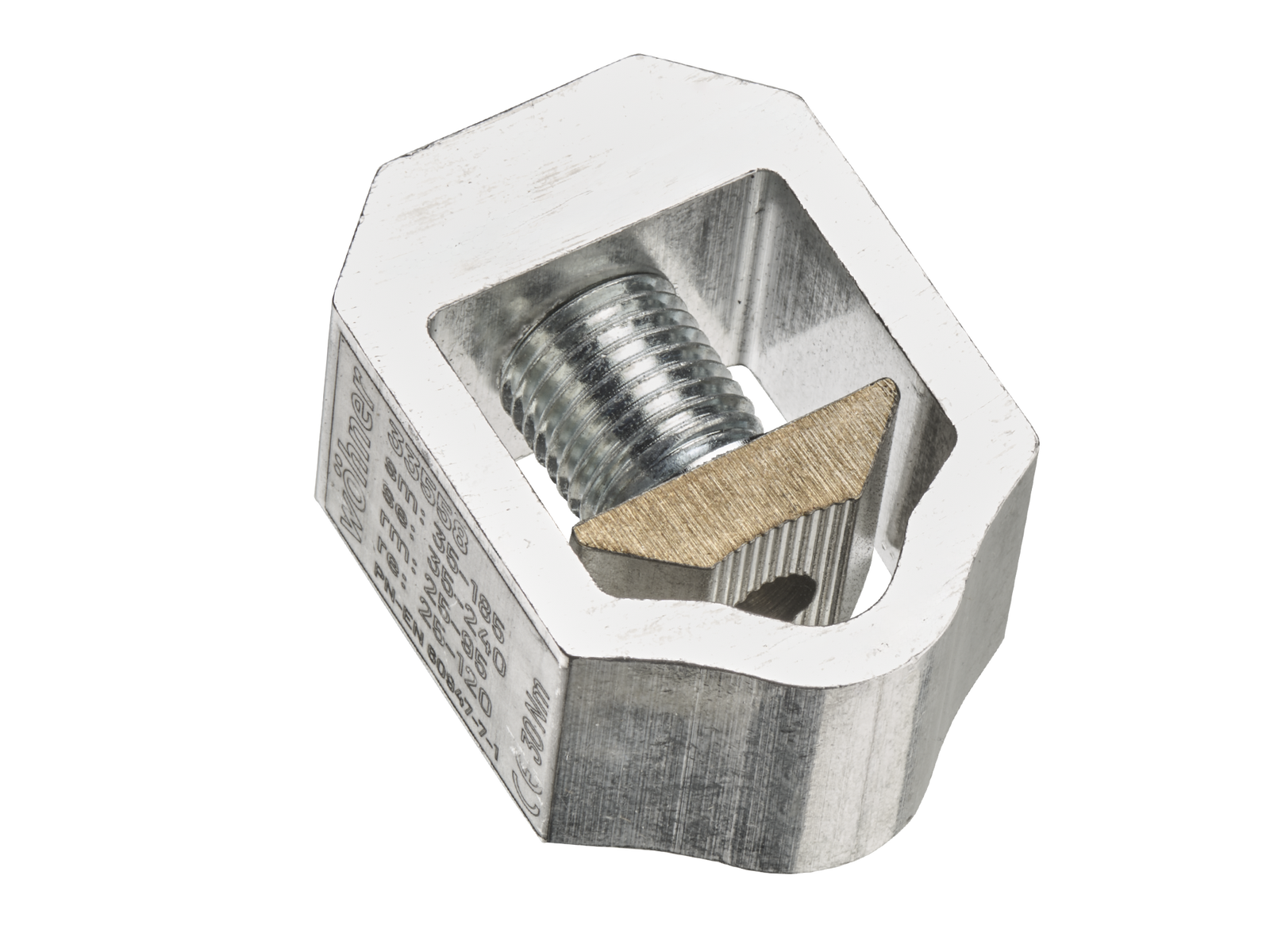

terminal body alu, pressure piece brass

for Cu / Al 16 - 120 mm²

e.g. for drilled PE or N bars

System

185Power

Produktová skupina 12
Podskupina 70
velikost balení 1
EAN 4021267335632
ECLASS 14.0 27142190
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Elektrické údaje IEC
Jmenovitý proud (IEC): 100 A

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Mechanické údaje
Š x V x H: 22 x 33 x 44
hmotnost: 14,5 kg/100
Terminal points
v-clamp
min. cross-section: 16 mm²
max. cross-section: 120 mm²
re: 16 - 95 mm²
rm: 16 - 95 mm²
se: 25 - 120 mm²
sm: 25 - 120 mm²
Suitable for aluminium conductors.
the temperature of aluminium conductors must not exceed 80°C (see operating instructions)
pre-treatment of aluminium conductors: see general technical information (under Downloads)
Vlastnosti materiálu
halogen-free: Yes

Application notes

Suitable for aluminium conductors.
the temperature of aluminium conductors must not exceed 80°C (see operating instructions)
pre-treatment of aluminium conductors: see general technical information (under Downloads)

determined by main product

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage

33524 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání
flat version with V-Clamp 95 mm²
terminal body Al, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Více

33535 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 1-pólové odpínání
high version with V-clamp 60-120 mm²
terminal body alu, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33534 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání
flat version with V-clamp 60-120 mm²
terminal body alu, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33539 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 1-pólové odpínání
flat version with V-clamp 60-120 mm²
terminal body alu, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33525 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 1-pólové odpínání
high version with V-clamp 95 mm²
terminal body Al, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Více

33529 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 1-pólové odpínání
flat version with V-clamp 95 mm²
terminal body Al, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Více

33520 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání
high version with V-clamp 95 mm²
terminal body Al, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Více

33530 000A
QUADRON 185Power
pojistková odpínací lišta 160 A
velikost 00, 3-pólové odpínání
high version with V-clamp 60-120 mm²
terminal body alu, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více
