DIN lišta 54 mm

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 32940 000A

DIN lišta 54 mm

pro přípojnicové adaptéry

System

CrossBoard® 125A / 250A, CrossBoard® 800 A, 60Classic

Produktová skupina 05
Podskupina 57
velikost balení 10
EAN 4021267329402
ECLASS 14.0 27370390
ETIM 5.0 EC001285
ETIM 8.0 EC001285
ETIM 10.0 EC001285

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

CSA , UL , DNV GL

for UL feeder circuits >250V

typové číslo: TS35-L

EAC Type: AC-A

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Detaily UL
Standardy
UL 508
for UL feeder circuits >250V
Mechanické údaje
Š x V x H: 54 x 35 x 19
hmotnost: 1,5 kg/100
Vlastnosti materiálu
Material: Plastic
halogen-free: Yes

Application notes

neaplikovatelné, protože produkt neobsahuje ani nese žádné části pod napětím nebo není namáhán v případě zkratu

for UL feeder circuits >250V

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Datový blok Eplan (*.edz)

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage

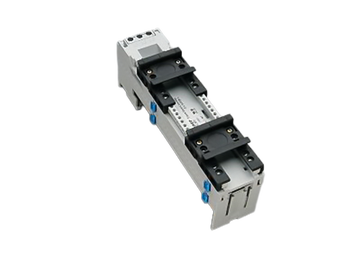

32420 000
EQUES 60Classic
přípojnicový adaptér
2 posuvné DIN lišty
45 x 200, s odnímatelnou horní částí, bez elektrického připojení
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

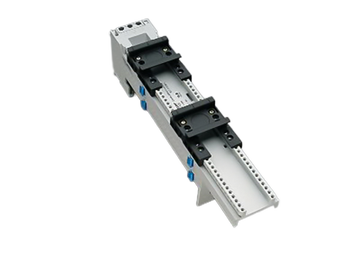

32425 000
EQUES 60Classic
přípojnicový adaptér
2 posuvné DIN lišty
45 x 260, s odnímatelnou horní částí, bez elektrického připojení
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

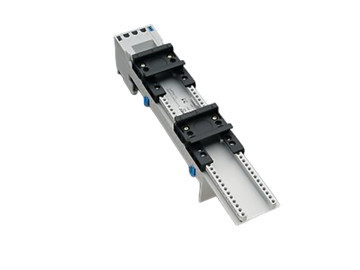

32484 000
EQUES 60Classic
adaptér na přípojnici
2 posuvné DIN lišty
45 x 260, bez elektrického připojení
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

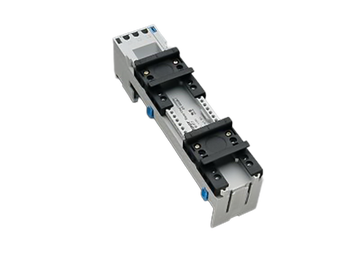

32477 000
EQUES 60Classic
adaptér na přípojnici
2 posuvné DIN lišty
45 x 200, bez elektrického připojení
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

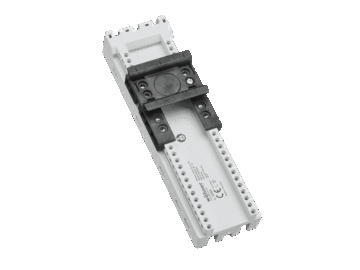

32665 000A
držák
bez elektrického připojení, 1 nastavitelná montážní lišta
45 x 160
Více

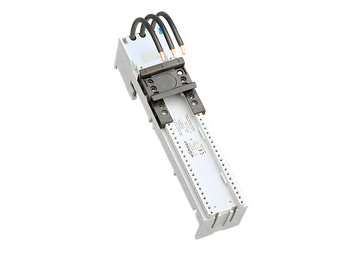

32655 000
EQUES 60Classic
přípojnicový adaptér 32 A
1 posuvná DIN lišta
45 x 200, s přívody AWG 10 (6 mm²)
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32676 000A
EQUES CrossBoard
adaptér 25 A
1 posuvná DIN lišta, s vodiči AWG 12 (4 mm²)
45 x 160
Více

32486 000
EQUES 60Classic
přípojnicový adaptér 32 A
1 posuvná DIN lišta
45 x 200, bez kabelů, s pružinovými svorkami 1,5 - 6 mm² vpředu
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32684 000A
EQUES CrossBoard
adaptér 32 A
1 posuvná DIN lišta, s vodiči AWG 10 (6 mm²)
45 x 160
Více

32692 000A
EQUES CrossBoard
adaptér 45 A
1 posuvná DIN lišta, s vodiči AWG 8 (10 mm²)
45 x 160
Více

32487 000
EQUES 60Classic
přípojnicový adaptér 32 A
3-polový
2 posuvné DIN lišty
45 x 260, without leads, with spring terminals 1,5 - 6 mm² from front
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

32686 000A
EQUES CrossBoard
adaptér 32 A
1 posuvná DIN lišta, s vodiči o délce 160 mm AWG 10 (6 mm²), pro zařízení s pružinovou západkovou technologií
45 x 160
Více

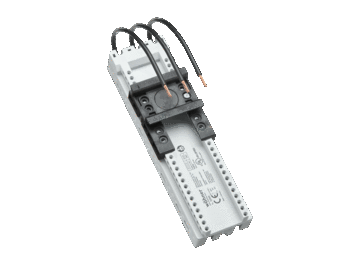

32668 000A
EQUES CrossBoard
adaptér 16 A
1 posuvná DIN lišta, s vodiči AWG 14 (2,5 mm²)
45 x 160
Více

32669 000A
EQUES CrossBoard
adaptér 16 A
1 posuvná DIN lišta, s vodiči o délce 160 mm AWG 14 (2,5 mm²), pro zařízení s pružinovou západkovou technologií
45 x 160
Více
