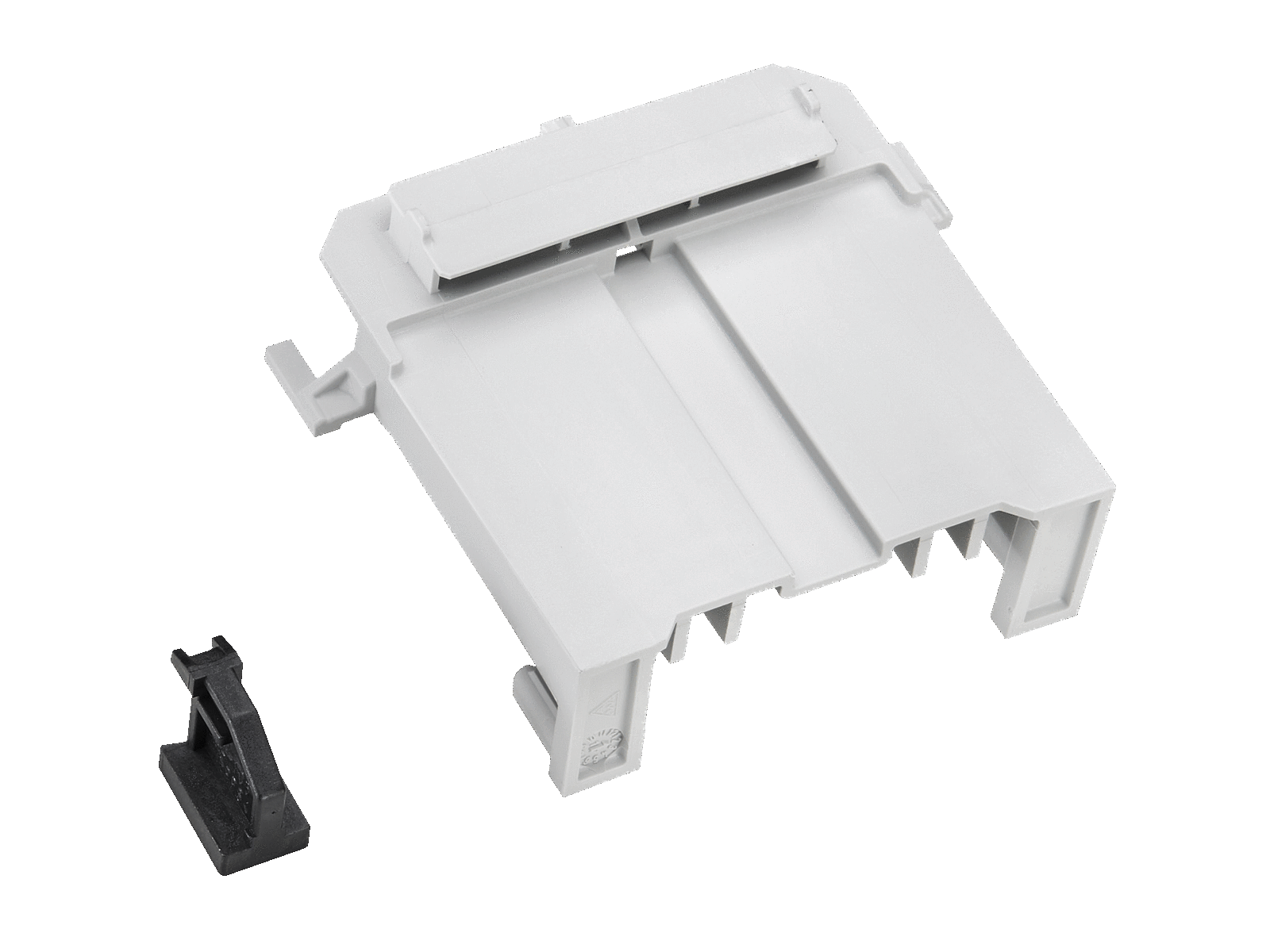

zásuvkový držák s montážní lištou

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 33768 000A

zásuvkový držák s montážní lištou

pro propojení transformátoru

velikost 1 - 3

Produktová skupina 12
Podskupina 70
velikost balení 1
EAN 4021267337681
ECLASS 14.0 27142190
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

Produktová data

Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Elektrické údaje

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Mechanické údaje
hmotnost: 8,8 kg/100

with mounting rail TH 15 acc. to EN 60715

Vlastnosti materiálu
halogen-free: Yes

Application notes

neaplikovatelné, protože produkt neobsahuje ani nese žádné části pod napětím nebo není namáhán v případě zkratu

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage

33706 000A
QUADRON 185Power
NH pojistková lišta, 250 A
velikost 1
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33708 000A
QUADRON 185Power
NH pojistková lišta, 630 A
velikost 3
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33707 000A
QUADRON 185Power
NH pojistková lišta, 400 A
velikost 2
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33731 000A
QUADRON 185Power
dvojitá pojistková odpínací lišta 1250 A
3-pólové odpínání
šroub M12, vč, krytu přípojného prostoru
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33533 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 3-pólové odpínání
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33702 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 3-pólové odpínání
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33536 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 1-pólové odpínání
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33576 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 3-pólové odpínání
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33523 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 3-pólové odpínání
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33717 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 1-pólové odpínání
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33575 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 3-pólové odpínání
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33532 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 3-pólové odpínání
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33522 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 3-pólové odpínání
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33579 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 1-pólové odpínání
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33703 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 3-pólové odpínání
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33526 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 1-pólové odpínání
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33577 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 1-pólové odpínání
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33716 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 1-pólové odpínání
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33538 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 1-pólové odpínání
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33718 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 1-pólové odpínání
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33701 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 3-pólové odpínání
šroub M12
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33521 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 3-pólové odpínání
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33528 000A
QUADRON 185Power
pojistková odpínací lišta 630 A
velikost 3, 1-pólové odpínání
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33527 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 1-pólové odpínání
V-clamp 35-240 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33531 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 3-pólové odpínání
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33537 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 1-pólové odpínání
V-clamp 50-300 mm²
terminal body alu, pressure piece brass
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33574 000A
QUADRON 185Power
pojistková odpínací lišta 250 A
velikost 1, 3-pólové odpínání
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více

33578 000A
QUADRON 185Power
pojistková odpínací lišta 400 A
velikost 2, 1-pólové odpínání
V-clamp 50-300 mm²
terminal body steel, pressure piece steel
pro přípojnici: 30, 40, 60, 80, 100, 120 x 10
Více
