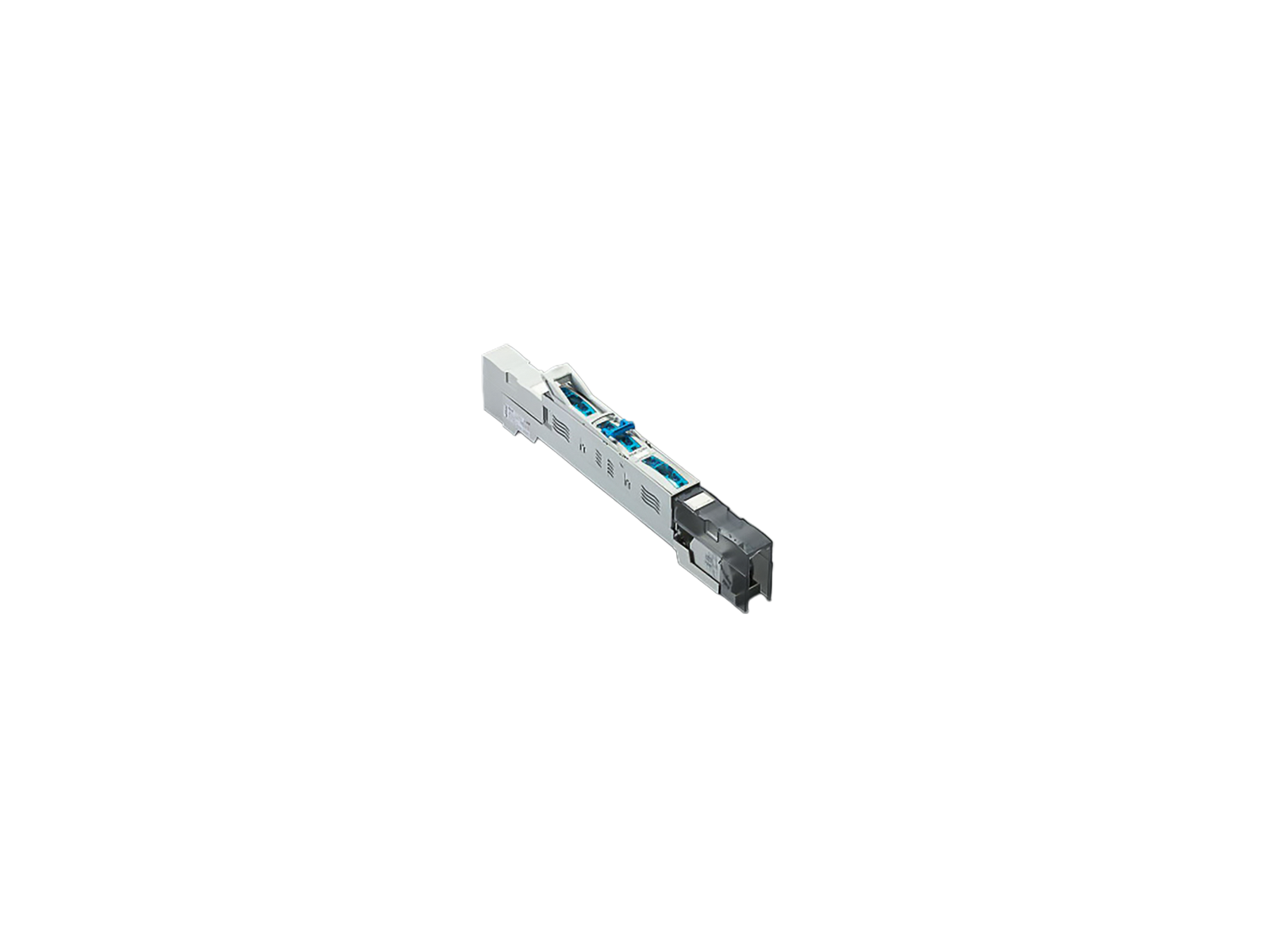

Obrázek může zobrazovat podobný produkt.
Part No.: 33286 000
pojistková odpínací lišta 160 A
šroub M8 / třmenová svorka 70 mm², s elektron. monitoringem pojistek
velikost 00
pro přípojnici 30, 40, 50, 60 x 10
System
100Energy
Advantages of the product
Self-closing inspection holes are available in the cover.

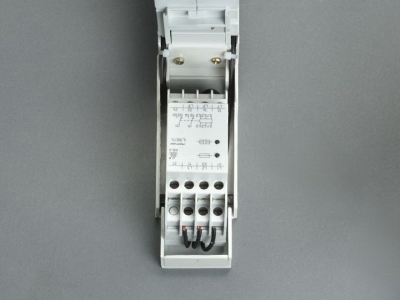

Electronic fuse monitoring:
operating current principle, optionally with latching properties (latches without bridge X1-X2)
device display:
green LED = intact fuses
red LED = fuse tripped, cover position up
| Produktová skupina | 12 |
| Podskupina | 51 |
| velikost balení | 1 |
| EAN | 4021267332860 |
| ECLASS 14.0 | 27142108 |
| ETIM 5.0 | EC001046 |
| ETIM 8.0 | EC001046 |
| ETIM 10.0 | EC001046 |
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Schválení dle norem
IEC (CB) , CCC
typové číslo: SLS-00
EAC Type: NH
CCC certificate: 2004010302117261
| pro velikost pojistek: | NH 000, NH 00 |
| pojistková vložka podle na standardu: | IEC / HD 60269-2 |
| povolené rozptylování energie pojistkové vložky: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Detaily IEC | |
| Standardy | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 160 A |
| jmenovité napětí (IEC) AC: | 400 V |
| jmenovité izolační napětí Ui AC: | 400 V |
| jmenovité přepětí Uimp : | 4 kV |
| Utilisation category AC (IEC 60947-3) : | AC23 B (400 V) |
| kond. zkratový proud s pojistkami (AC): | 50 kA / 690 V |
| schváleno s pojistkovými vložkami dané třídy: | gG |
| zkratová odolnost při ochraně pojistkami: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 12,8 W.
(The power dissipation at full load would be 20,0 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| max. permitted operation temperature | 55°C |
| Electronic fuse monitoring: nominal voltage: 3AC 400V, nominal frequency: 50...40Hz, switch contact: 2 changeover switches, max. AC 250V, AC15 closer 3A, opener 1A, rated surge voltage: 4kV, pollution degree: 2 |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Mechanické údaje | |
| Š x V x H: | 49 x 610 x 136 |
| hmotnost: | 143,0 kg/100 |
| pro přípojnici: | 30, 40, 50, 60 x 10 |
Conductor connection, fuse monitoring:
2 x 2.5mm² solid DIN 46 288 or
2 x 1.5mm² braid with ferrule DIN 46 228-1/-2/-3
| Terminal points | |
| screw connection | |
| M8 | |
| Md min.: | 12,0 Nm |
| Md max.: | 14,0 Nm |
| Vlastnosti materiálu | |
| halogen-free: | Yes |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
|
with adapter (accessory) for the 185mm-System power |
|
| povolené rozptylování energie pojistkové vložky: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
