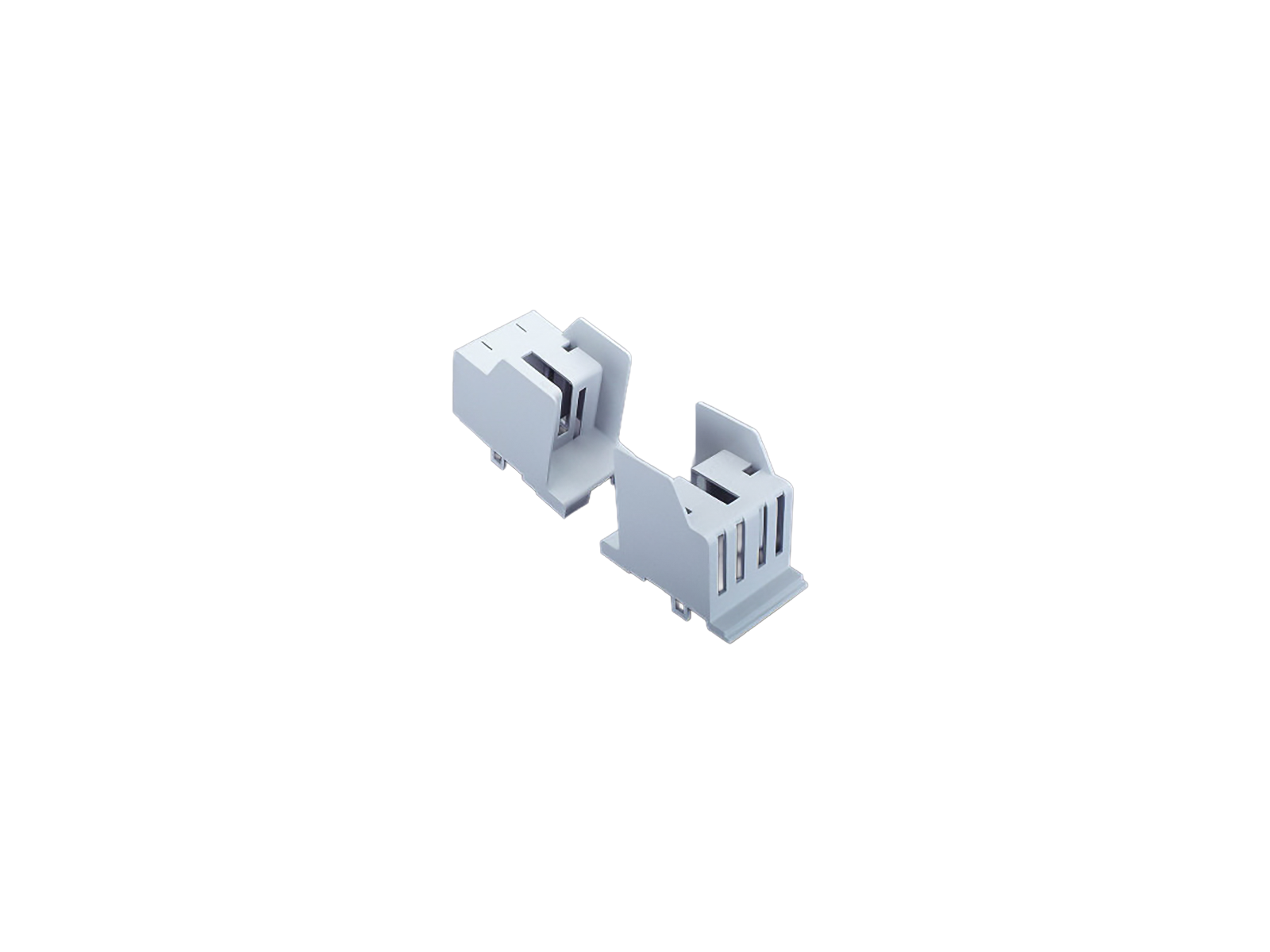

ochrana před úrazem el, proudem 2 části

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 03793 000

ochrana před úrazem el, proudem 2 části

pro NH pojistkový spodek

velikost 2

System

100Energy

Produktová skupina 10
Podskupina 66
velikost balení 3
EAN 4021267037932
ECLASS 14.0 27142192
ETIM 5.0 EC001660
ETIM 8.0 EC001660
ETIM 10.0 EC001660

Schválení dle norem

Standardy

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

EAC Type: CO-A

Produktová data

Detaily IEC
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Mechanické údaje
Š x V x H: 65 x 193 x 113
hmotnost: 17,1 kg/100
Vlastnosti materiálu
halogen-free: Yes

Application notes

neaplikovatelné, protože produkt neobsahuje ani nese žádné části pod napětím nebo není namáhán v případě zkratu

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| CAD symbol 2D DXF

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage

03795 000
NH pojistkový spodek pro montáž na přípojnici, 400 A
šroub, šroub na přípojnici
velikost 2 / 1P
Více

03599 000
NH pojistkový spodek pro montáž na sběrnici, 400 A
svorka, šroubovací na přípojnici 5-10mm
velikost 2 / 1P
Více
