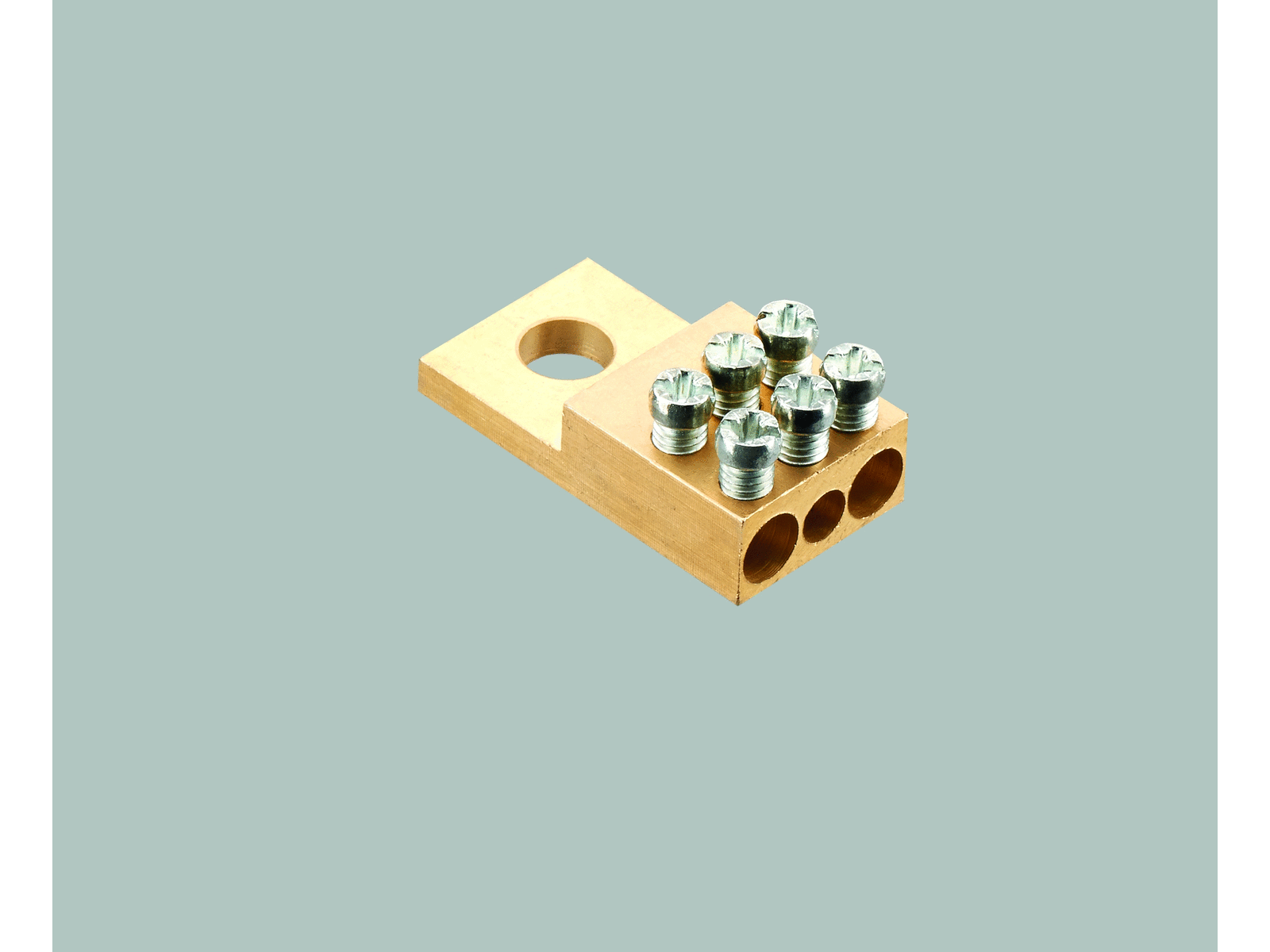

zdířková svorka pro šroub M8

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 01182 000

zdířková svorka pro šroub M8

1x 2.5 - 16 mm² + 2x 2.5 - 25 mm²

NH 00

System

60Classic

Produktová skupina 09
Podskupina 51
velikost balení 3
EAN 4021267011826
ECLASS 14.0 27142190
ETIM 5.0 EC002498
ETIM 8.0 EC002498
ETIM 10.0 EC002498

Schválení dle norem

Standardy

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

Produktová data

Detaily IEC
Standardy
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Elektrické údaje

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Mechanické údaje
Š x V x H: 22 x 40 x 18
hmotnost: 4,2 kg/100

1 x 2,5 - 16mm² + 2 x 2,5 - 25mm² rm
1 x 2,5 - 10mm² + 2 x 2,5 - 16mm² f+AE
Md 2Nm

Terminal points
Not suitable for aluminium cables !
Vlastnosti materiálu
halogen-free: Yes

Application notes

Not suitable for aluminium cables !

determined by main product

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Datový blok Eplan (*.edz)

| Rozměrový výkres

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)
