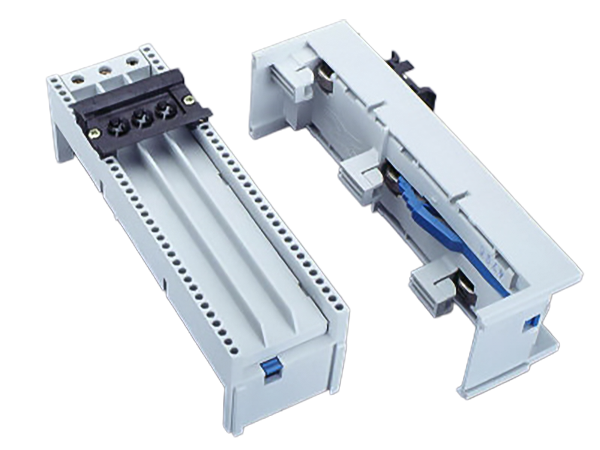

adaptér 80 A, 1 montážní lišta

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 32153 000

adaptér 80 A, 1 montážní lišta

se svorkami 16 mm² (horní)

54 x 182

stock sale

date of phase-out: 31.03.2026

Follower: 32466000

System

60Classic

Advantages of the product

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Produktová skupina 05
Podskupina 27
velikost balení 4
EAN 4021267321536
ECLASS 14.0 27370304
ETIM 5.0 EC001531
ETIM 8.0 EC001531
ETIM 10.0 EC001531

Schválení dle norem

Standardy

IEC 61439-1:2020

UL 508

Schválení dle norem

CSA , UL , DNV GL

typové číslo: 6080

EAC Type: EQ

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

CCC schválení: certifikace není vyžadována

Produktová data

Detaily IEC
Standardy
IEC 61439-1:2020
Elektrické údaje IEC
Jmenovitý proud (IEC): 80 A
jmenovité napětí (IEC) AC: 690 V
jmenovité izolační napětí Ui AC: 800 V
jmenovité přepětí Uimp : 6 kV
Detaily UL
Standardy
UL 508
Elektrické údaje UL
jmenovitý proud (UL): 80 A
jmenovité napětí (UL) AC: 600 V
jmenovitá frekvence (UL): 50 / 60 Hz
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
Mechanické údaje
Š x V x H: 54 x 182 x 60
hmotnost: 23,0 kg/100
póly: 3-pólový
Vlastnosti materiálu
halogen-free: No

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, mounting rails can be offset in the 5mm grid.

Links (Prices, CAD data)

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD data WSCAD

Ke stažení

| Všeobecné technické informace

| Montážní návod

| CAD symbol 2D DXF

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Příslušenství

accessories for mounting

further accessories

32901 000
montážní lišta, plastová
EN 60715, šířka 54 mm
35 x 54 x 8.5
