ochrana před úrazem el, proudem

Obrázek může zobrazovat podobný produkt.

Popis

Part No.: 79663 000

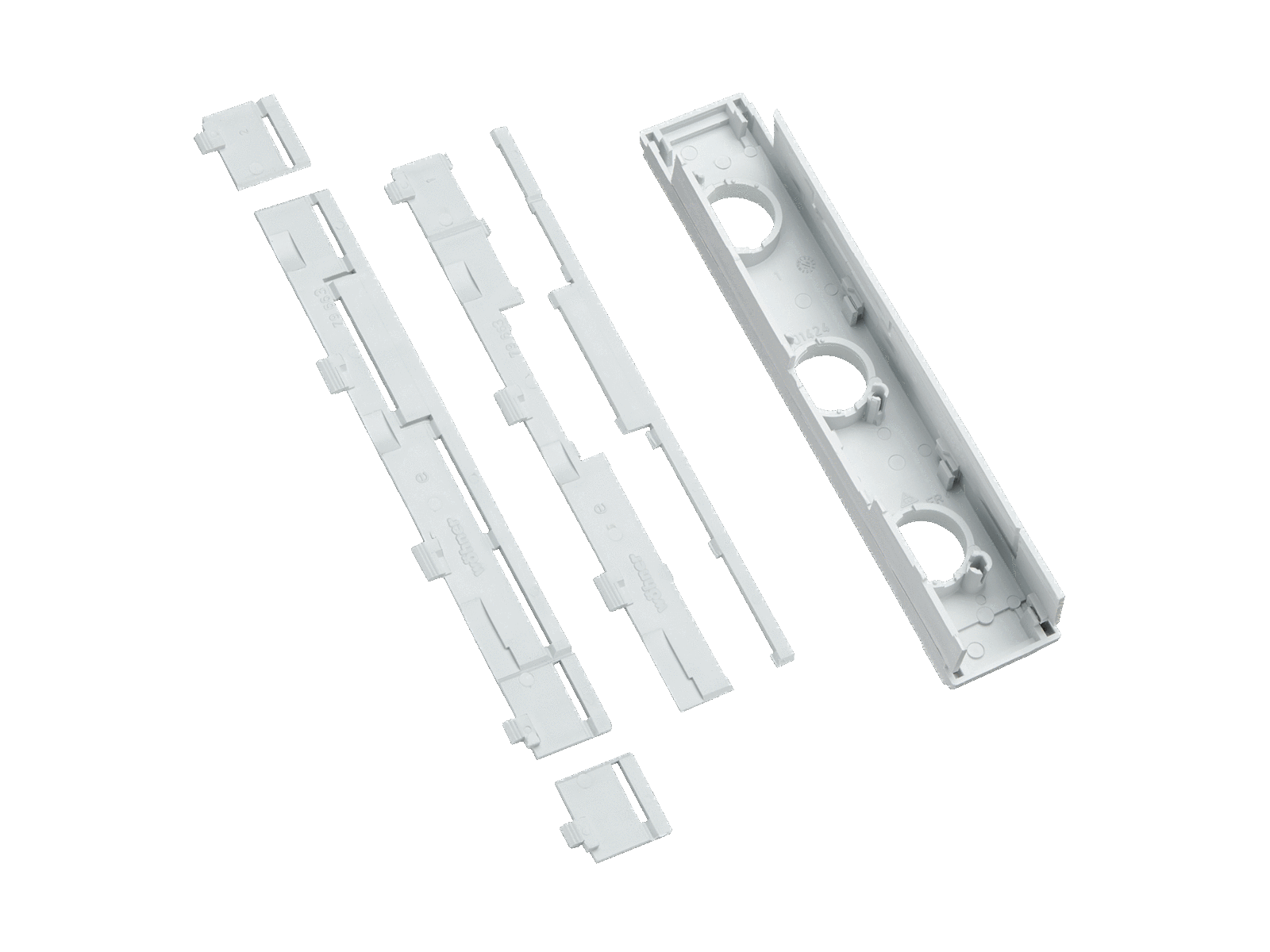

ochrana před úrazem el, proudem

nasaditelná z boku

pro kryty pásů

System

60Classic

Produktová skupina 01
Podskupina 36
velikost balení 10
EAN 4021267796631
ECLASS 14.0 27142190
ETIM 5.0 EC002936
ETIM 8.0 EC002936
ETIM 10.0 EC002936

Schválení dle norem

Standardy

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Schválení dle norem

DNV GL

EAC Type: CO-A

Produktová data

Detaily IEC
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Elektrické údaje

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC

The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel.
max. permitted operation temperature 55°C
Mechanické údaje
Š x V x H: 2 x 195 x 30
hmotnost: 1,3 kg/100
Vlastnosti materiálu
halogen-free: No

Application notes

neaplikovatelné, protože produkt neobsahuje ani nese žádné části pod napětím nebo není namáhán v případě zkratu

Odkazy

Article master data, overviews and prices

Aktuální kovové příplatky

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Ke stažení

| Všeobecné technické informace

| Datový blok Eplan (*.edz)

| EU prohlášení o shodě

| Popis produktu (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text pro specifikaci - rozšířená verze (* .rtf)

| Text pro specifikaci - standardní verze (* .rtf)

Usage

01980 000
D0 kryt
E 18
1-krát, šířka 27 mm
Více

31073 000
kryt D pojistek
E 33
2-násobný, zvýšený, šířka 114 mm
Více

01424 000
krycí pás D0
E 18
1 1/3-krát, šířka 36 mm
Více

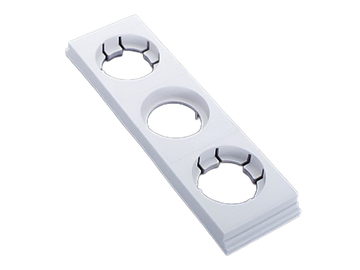

31071 000
kryt D pojistek
E 33
1-násobný, zvýšený, šířka 57 mm
Více

31072 000
kryt D pojistek
E 27
2-násobný, zvýšený, šířka 84 mm
Více

01981 000
D0 kryt
E 18
2-krát, šířka 54 mm
Více

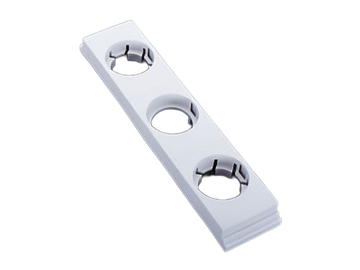

31070 000
kryt D pojistek
E 27
1-násobný, zvýšený, šířka 42 mm
Více

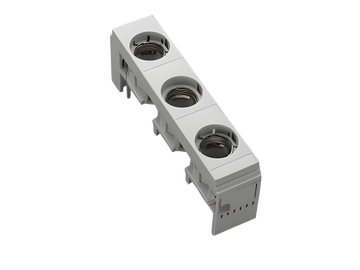

31950 000
CUSTO 60Classic
D pojistkový spodek, montáž na přípojnici, 42mm
ochrana proti nebezpečnému dotyku, pojistný kroužek se závitem
E 27 / 3P
sonstiges
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

31936 000
CUSTO 60Classic
D pojistkový spodek, montáž na přípojnici, 36mm
E 18 / 63 A
ochrana proti nebezpečnému dotyku
sonstiges
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více

31935 000
CUSTO 60Classic
D pojistkový spodek, montáž na přípojnici, 27mm
E 18 / 63 A
ochrana proti nebezpečnému dotyku
sonstiges
pro přípojnici: 12, 15, 20, 25, 30 x 5, 10 a profilové přípojnice
Více
