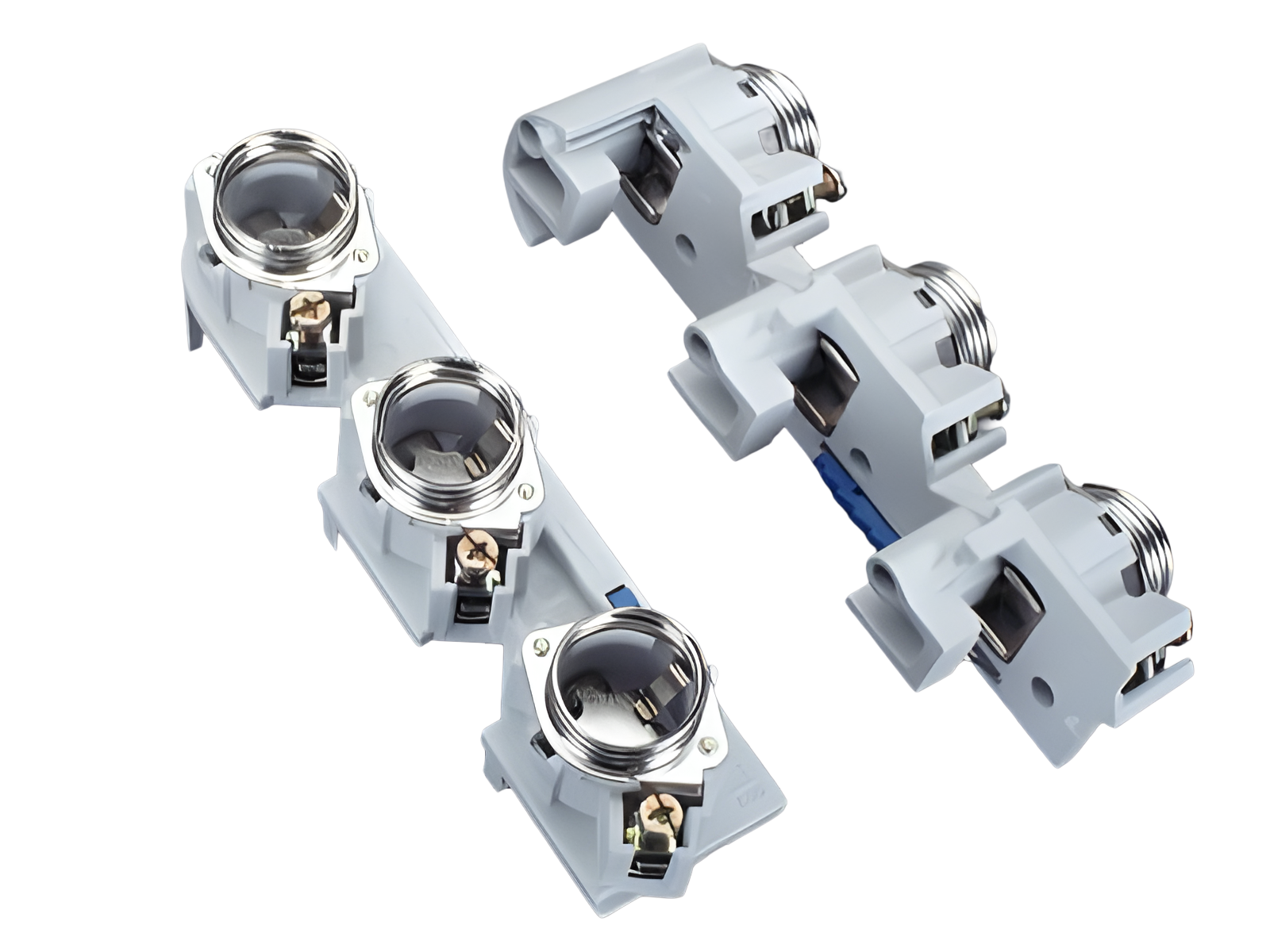

Obrázek může zobrazovat podobný produkt.
Part No.: 31408 000
CUSTO 60Classic
D pojistkový spodek, montáž na přípojnici, 42mm
pro přípojnice 10mm, vymezovací kroužek
E 27 / 3P
sonstiges
pro přípojnici 12, 15, 20, 25, 30 x 10 a profilové přípojnice
Auslaufartikel; Follower: 31918000
System
60Classic
| Produktová skupina | 01 |
| Podskupina | 18 |
| velikost balení | 10 |
| EAN | 4021267314088 |
| ECLASS 14.0 | 27142103 |
| ETIM 5.0 | EC000094 |
| ETIM 8.0 | EC000094 |
| ETIM 10.0 | EC000094 |
Standardy
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Schválení dle norem
DNV GL
EAC Type: D
| pojistková vložka podle na standardu: | IEC / HD 60269-3 |
| povolené rozptylování energie pojistkové vložky: | 4,5 W |
| Detaily IEC | |
| Standardy | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| Elektrické údaje IEC | |
| Jmenovitý proud (IEC): | 25 A |
| jmenovité napětí (IEC) AC: | 500 V |
| jmenovité napětí (IEC) DC: | 500 V |
| jmenovité přepětí Uimp : | 4 kV |
| schváleno s pojistkovými vložkami dané třídy: | gG |
| zkratová odolnost při ochraně pojistkami: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,8 W.
(The power dissipation at full load would be 1,2 W.)
| Supplementary data IEC | |
|
The following values have been verified with tests under certain conditions. Please ask Wöhner for this conditions before designing your panel. |
| max. povolené napětí (IEC) AC: | 550 V |
| max. povolené napětí (IEC) DC: | 525 V |
| max. permitted operation temperature | 55°C |
| Contacting of the fuse links on the busbar via silvered copper plate | |
| for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3 |
| Mechanické údaje | |
| Š x V x H: | 42 x 200 x 43 |
| hmotnost: | 23,0 kg/100 |
| póly: | 3-pólový |
| pro přípojnici: | 12, 15, 20, 25, 30 x 10 a profilové přípojnice |
| Mounting: | sonstiges |
| Terminal points | |
| Not suitable for aluminium cables ! |
| Vlastnosti materiálu | |
| Material: | Plastic |
| halogen-free: | Yes |
| There must be a clearance of at least 10 mm above the article to remove it from the busbar system. | |
| Not suitable for aluminium cables ! | |
| povolené rozptylování energie pojistkové vložky: | 4,5 W |
