隔离开关，2 极 (23051)

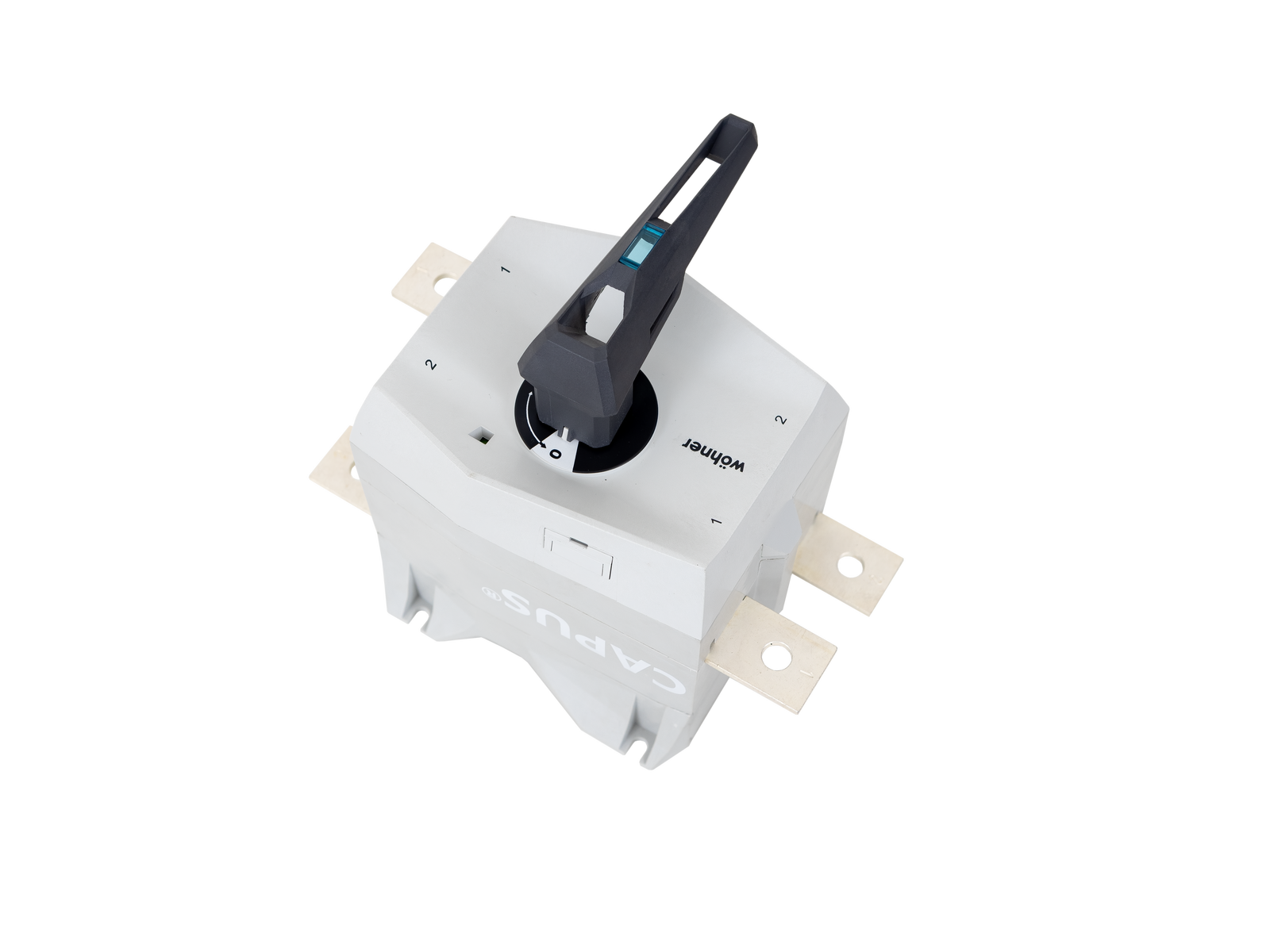

The picture may show a similar product.

说明

订货号 23051000AD

CAPUS^®Panel

隔离开关，2 极

screw M10, without handle

400 A

UL version

for mounting plate

短期内将供货

系统

Panel

产品组	14
分组	07

包装件数	1
EAN	4021267230517

ECLASS 6.1	27371403
ECLASS 7.1	27371403
ETIM 4.0	EC000216
ETIM 5.0	EC000216

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020

UL98B

认证许可

型号: DC_SWITCH

产品信息

尺寸:

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020

电气数值

功率输出:

The power dissipation at a typical load of 80 % results to 7.0 W.

(The power dissipation at full load would be 11.0 W.)

使用类别参阅数据表(下载)

Details UL
标准
UL98B

Electrical data UL
额定电流 (UL):	400 A
额定电压 (UL) DC:	1500 V

SCCR unprotected max.:	15 kA
SCCR protected max.:	40 kA

机械数值
宽 x 高 x 厚:	121 x 151 x 158
重量:	286.0 kg/100
极数:	2线
Mounting:	for mounting plate

vertical installation position:	Yes
horizontal installation position:	Yes

all poles switched at the same time

链接

Article master data, overviews and prices

下载

| 通用技术说明

| 数据表

| EU 符合性声明

| 产品描述（PDF) - 计划

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf) - 计划

| 招标文件 - 标准版本(*.rtf) - 计划

附件

23962000AD
信号开关
1 常开触点+ 1 常闭触点，插接端子 6.3 x 0.8
适用: Capus DC Switch
短期内将供货
更多

23963000AD
延长轴，300 mm 长
适用: Capus DC Switch
短期内将供货
更多

23964000AD
门耦合旋转手柄
适用: Capus DC Switch
短期内将供货
更多

23965000AD
门耦合旋转手柄
适用: Capus DC Switch
短期内将供货
更多

23961000AD
连接端盖罩
适用于覆盖开关一侧的所有端子，透明
für 3P, 3P+N, 4P
适用: Capus DC Switch
短期内将供货
更多
