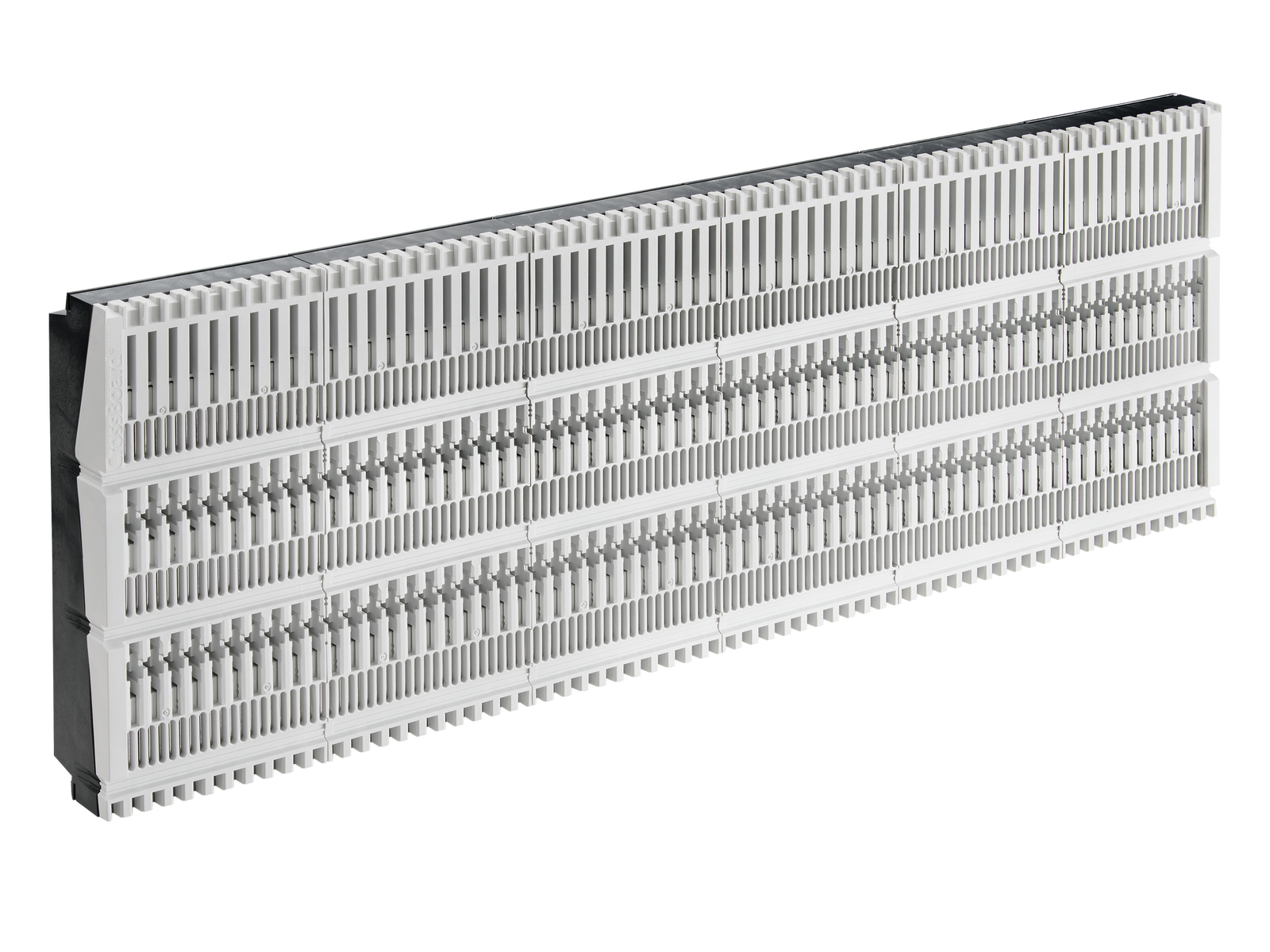

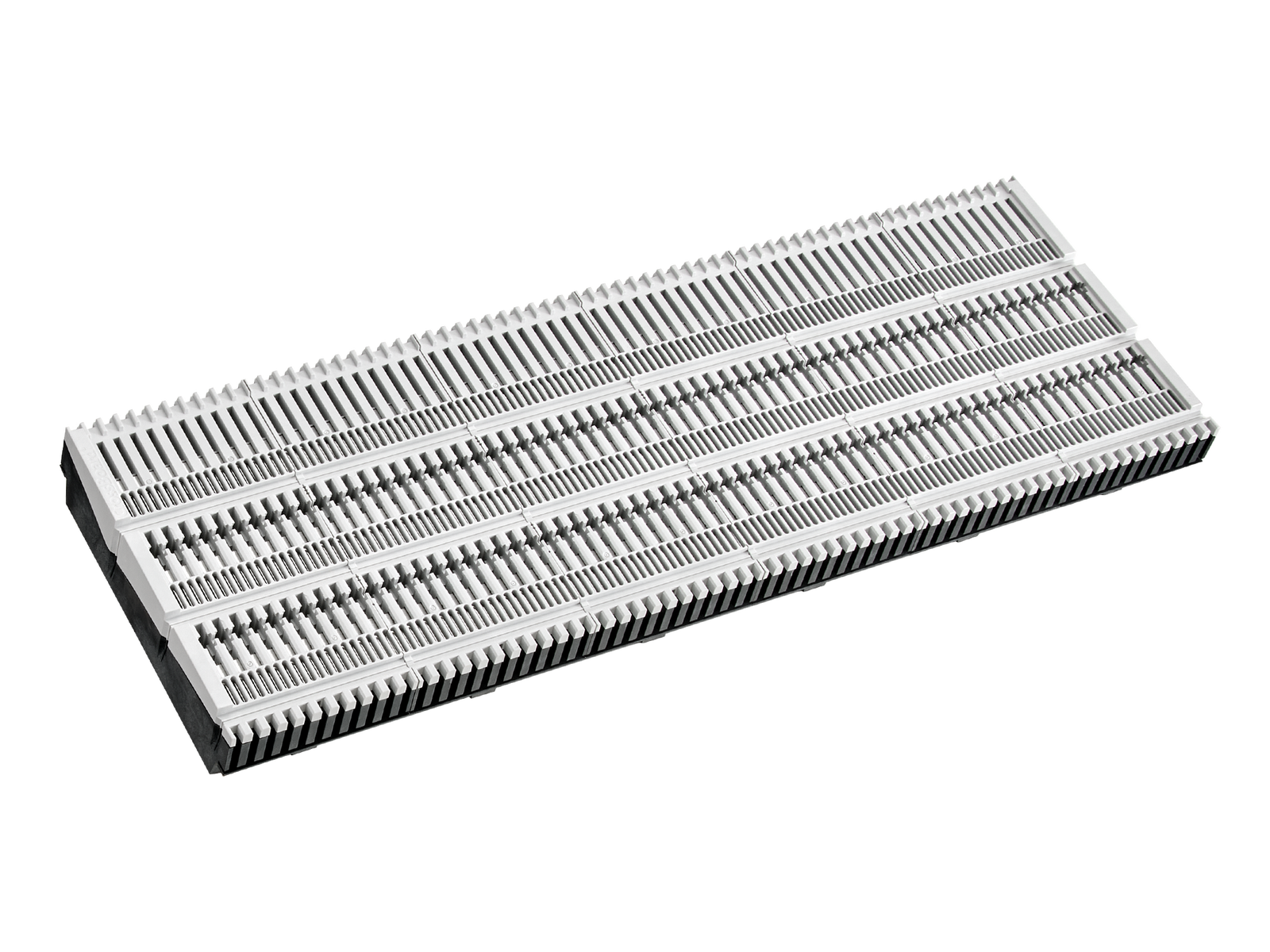

基座系统 800 A (11809)

The picture may show a similar product.

说明

订货号 11809 000A

CrossBoard®

基座系统 800 A

背面接线

3 极

900 mm 长，防触摸保护

带 CrossLink® 接口

新型

系统

CrossBoard® 800 A

产品优势

防触摸保护母线系统，电流最高可达 800 A

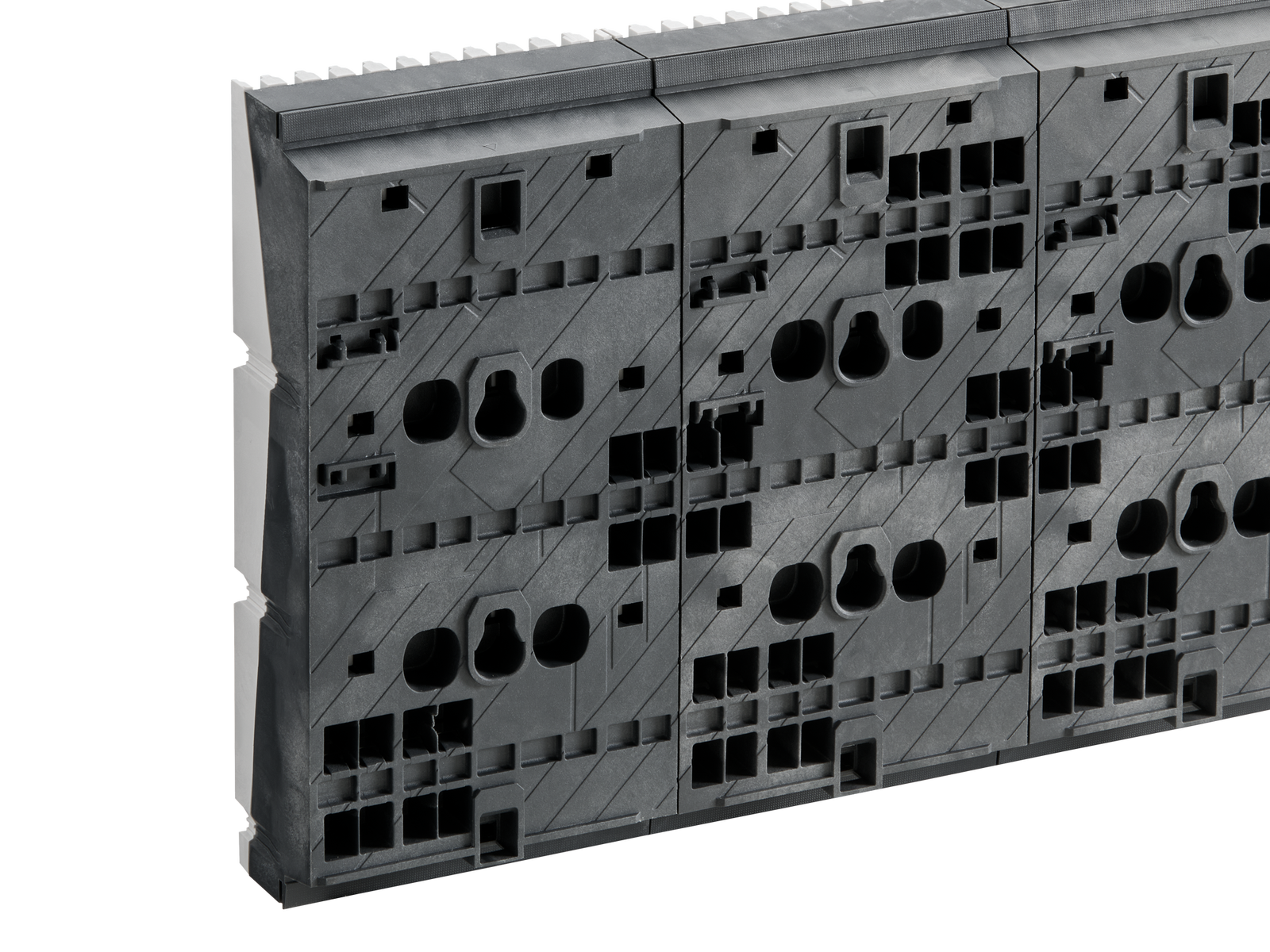

背面接线
即插即用
完全预装，开箱即用

产品组 06

分组

 50
包装件数 1
EAN 4021267118099
ECLASS 6.1 27400613
ECLASS 7.1 27400613
ETIM 4.0 EC001900
ETIM 5.0 EC001900

认证

标准

IEC 61439-1:2020

UL 508

认证许可

IEC (CB) , UL

for UL feeder circuits >250V

型号: CB-800-900

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
端部供电（IEC）: 800 A
额定电压（IEC）AC: 800 V
rated isolation voltage Ui AC: 1000 V
额定冲击耐受电压 Uimp: 6 kV
额定冲击耐受电流 Ipk : 80 kA
rated short-time withstand current Icw (1.0 s) max.: 30 kA
Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC DC: 1000 V
Details UL
标准
UL 508
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 800 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
额定电压 (UL) DC: 600 V
SCCR unprotected max.: 30 kA
3 cycles (without OPD) @ 725 V AC
SCCR protected max.: 65 kA
短路电流额定值: 65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC
机械数值
宽 x 高 x 厚: 900 x 200 x 45
重量: 1188.0 kg/100
极数: 3 极
防护等级: IP20

Application notes

基座系统不能直接固定安装！
首先，必须在正确的位置处安装至少 2 个模块 01065 / 01066 / 01067。
然后将基座系统安装在这些部件上。
for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

01066 000A
CRITO®CrossBoard
连接模块 500 A
压板 150 mm²
3 极
仅上端或下端连接至系统
新型
更多

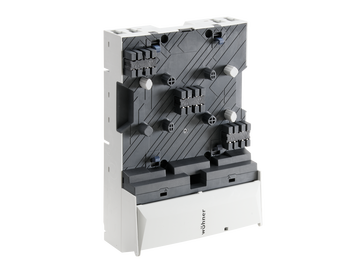

01065 000A
CRITO®CrossBoard
连接模块 800 A
300 mm², 适用于背后接线的基座系统
3 极
仅上端或下端连接至系统
新型
更多
