NH 熔断体 224 A (03560)

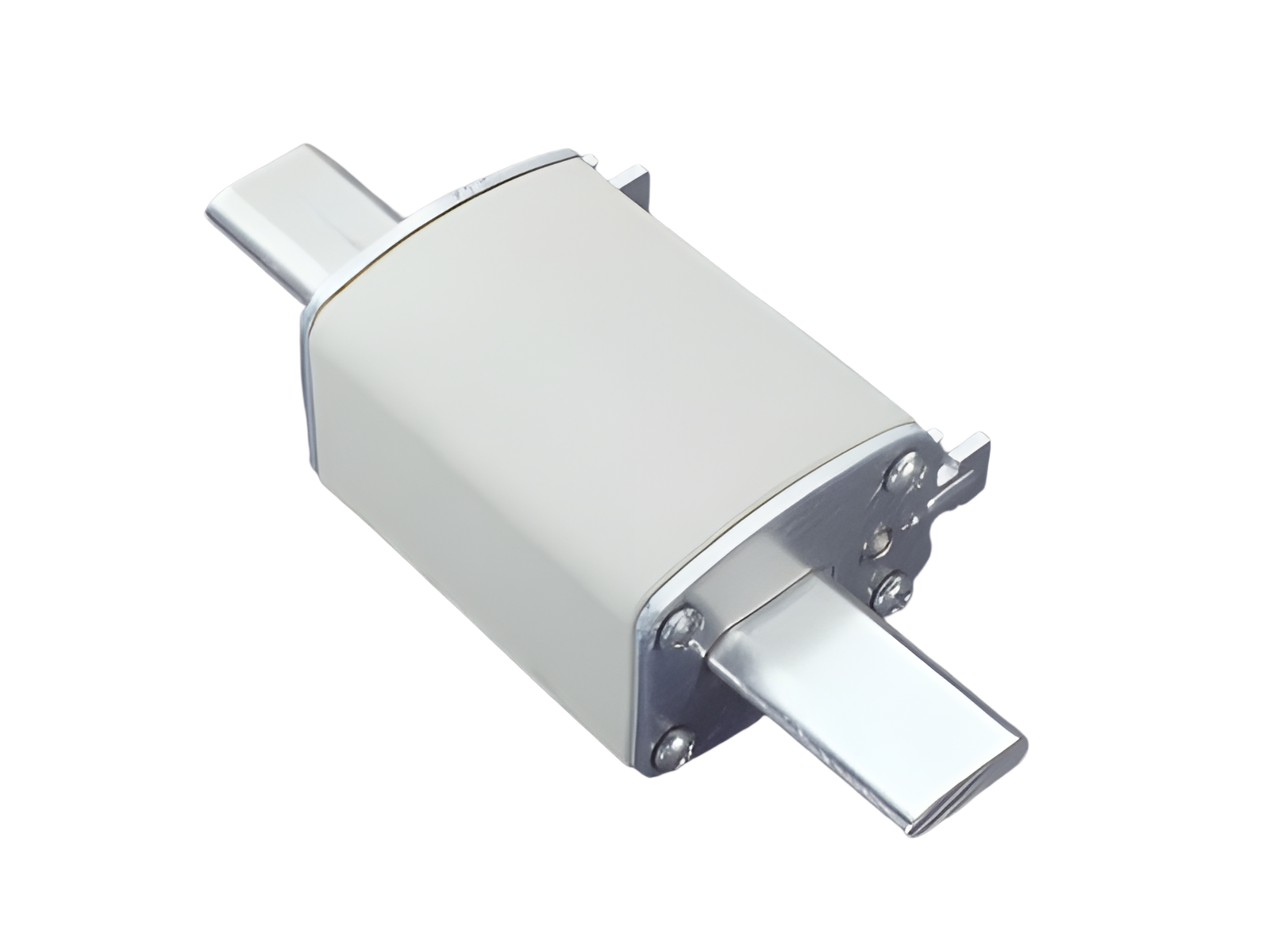

The picture may show a similar product.

说明

订货号 03560 000A

NH 熔断体 224 A

Size NH 1

500 V, gG

尺寸 1

产品组 22

分组

 11
包装件数 3
EAN 4021267035600
ECLASS 6.1 27142005
ECLASS 7.1 27142005
ETIM 4.0 EC000055
ETIM 5.0 EC000055

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

产品信息

尺码: NH 1
Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Electrical data IEC
端部供电（IEC）: 224 A
额定电压（IEC）AC: 500 V
额定电压 （IEC） DC: 250 V
使用等级 gG
Indicator version double indicator
额定短路分断能力 AC 120 kA
额定短路分断能力 DC 80 kA

功率输出:

The power dissipation at a typical load of 80 % results to 12.2 W.

(The power dissipation at full load would be 19.0 W.)

机械数值
重量: 42.0 kg/100
vertical installation position: Yes
horizontal installation position: Yes
