母线转接器 32 A (32506)

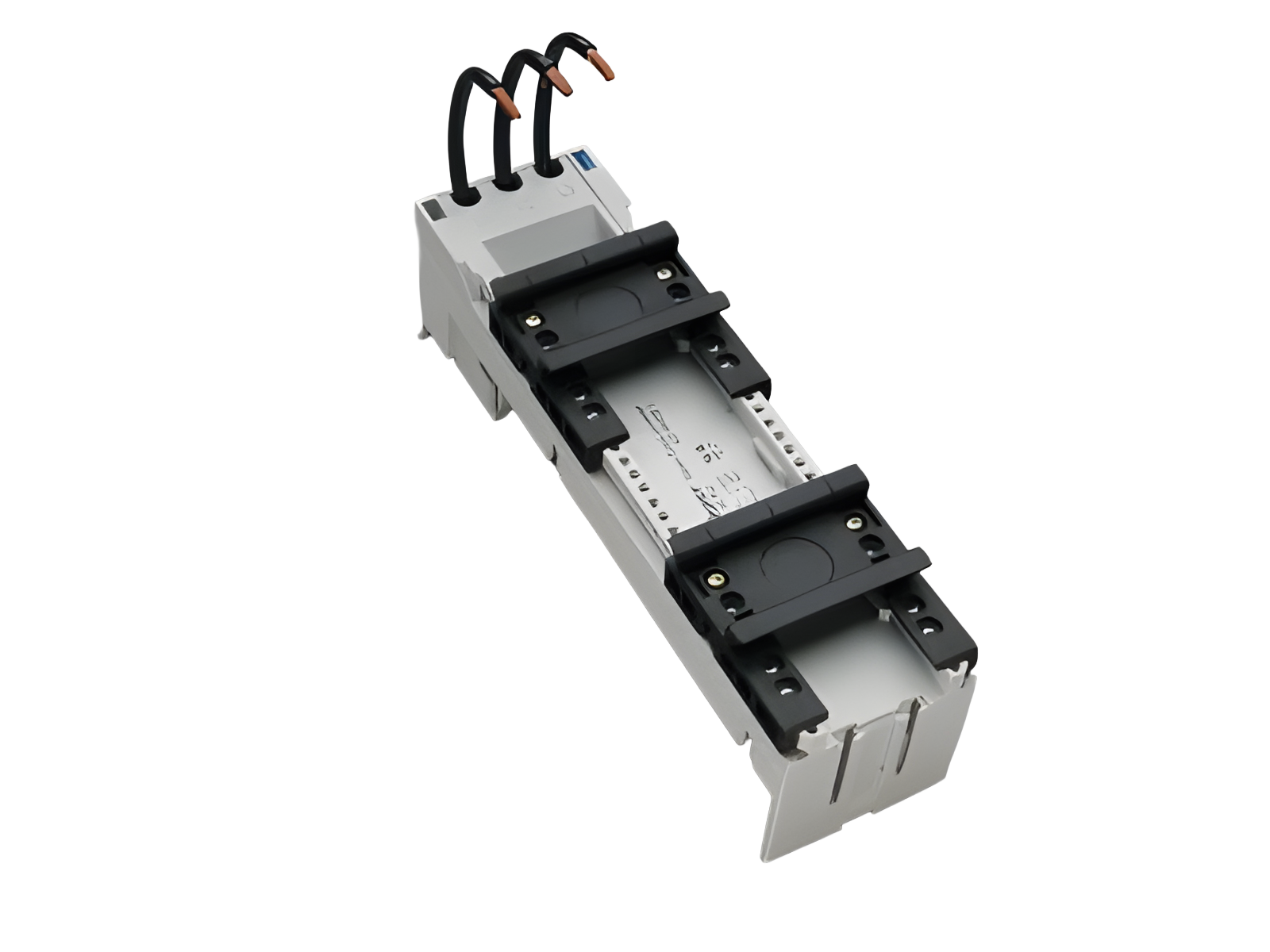

The picture may show a similar product.

说明

订货号 32506000A

EQUES®60Classic

母线转接器 32 A

适用于直接启动器 ABB MS116/132

54 x 200,带导线 AWG 10 (6 mm²)

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

停产产品

系统

60Classic

产品优势

导线末端超声铸压。
卡接机构用于在母线上滑动

产品组 05

分组

21
包装件数 4
EAN 4021267325060
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

认证

标准

IEC 61439-1:2020

UL 508

认证许可

CSA , UL

for UL feeder circuits >250V

型号: EEC6032-L

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
额定电流(IEC): 32 A
额定电压(IEC)AC: 690 V
rated isolation voltage Ui AC: 800 V
额定冲击耐受电压 Uimp: 6 kV

功率输出:

The power dissipation at a typical load of 80 % results to 1.5 W.

(The power dissipation at full load would be 2.4 W.)

for direct starter ABB MS116/132
Details UL
标准
UL 508
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 30 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 65 kA
短路电流额定值: 65 kA with MS116, MS132 32 A / 480 V AC
机械数值
宽 x 高 x 厚: 54 x 200 x 63
重量: 38.0 kg/100
极数: 3线
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
连接端
with leads
AWG10 (6 mm²)
wire stripping: 9 mm

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
短路稳定性: 电机保护开关承载转接器的短路保护
for UL feeder circuits >250V

链接

下载

附件

32963000
侧面镶条,适用于母线转接器
可双侧插接
9 x 200
适用: EEC60..
