母线转接器 1440 A (32809)

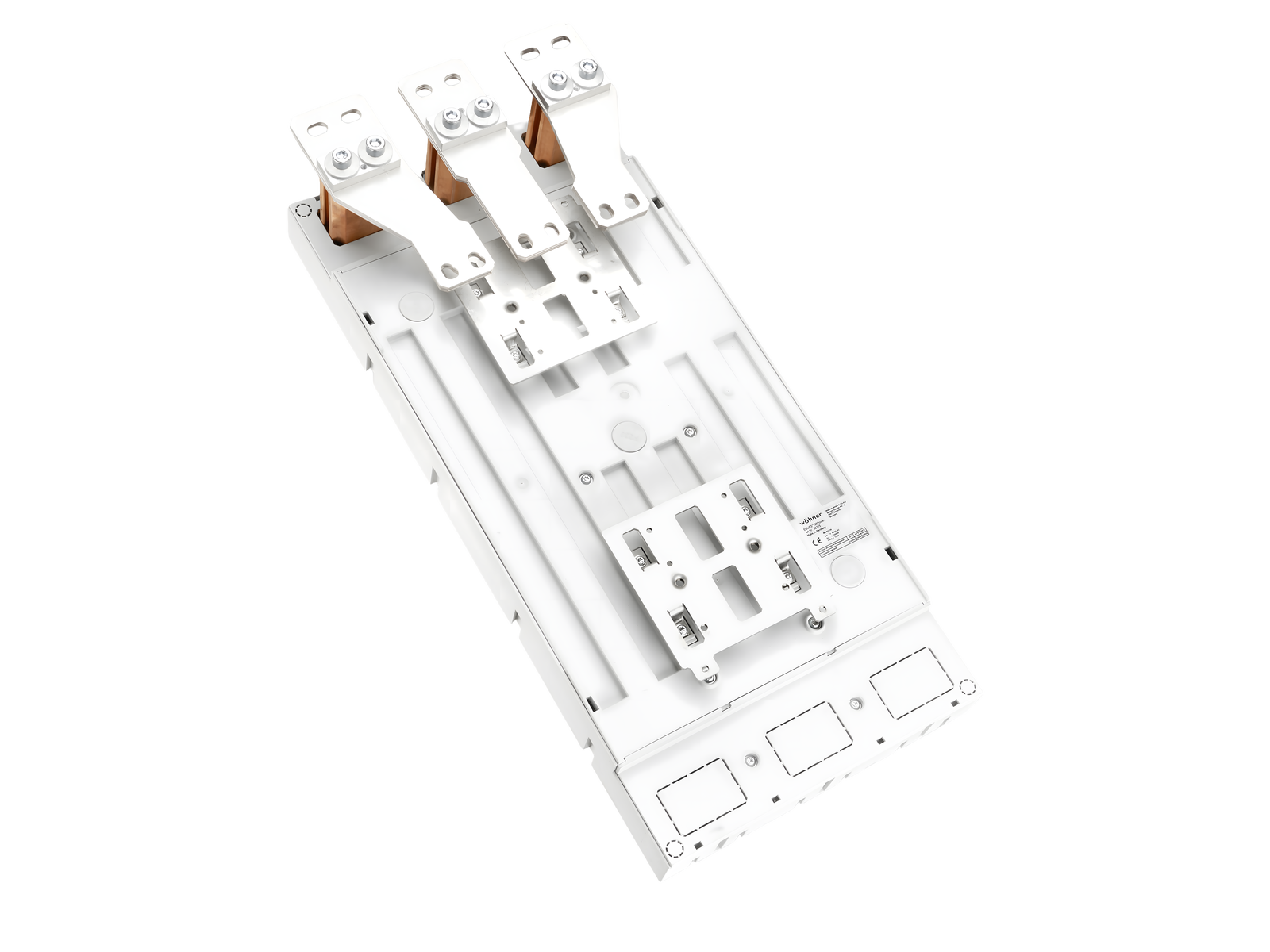

The picture may show a similar product.

说明

订货号 32809 000A

EQUES®185Power

母线转接器 1440 A

300 x 652, 上端连接, 螺钉连接

适用于 GE FK1600, Legrand DPX³ 1600

适用母线 30, 40, 60, 80, 100, 120 x 10

not suitable for systems with CrossLink protection modules

系统

185Power

产品组 05

分组

 48
包装件数 1
EAN 4021267328092
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

认证

标准

IEC 61439-1:2020

UL 508

认证许可

UL

for UL feeder circuits >250V

型号: EQ185-A1600-S

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
端部供电（IEC）: 1440 A
额定电压（IEC）AC: 800 V
额定电压 （IEC） DC: 800 V
rated isolation voltage Ui AC: 1000 V
额定绝缘电压 Ui DC: 1000 V
额定冲击耐受电压 Uimp: 12 kV
额定冲击耐受电流 Ipk : 106 kA

功率输出:

The power dissipation at a typical load of 80 % results to 350.7 W.

(The power dissipation at full load would be 548.0 W.)

mit Legrand DPX³ 1600 oder GE FK1600, nur geeignet für Verbindung oben, bis 1440A einsetzbar!
Details UL
标准
UL 508
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 1200 A
额定电压 (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 50 kA
3 cycles (without OPD) @ 1000 V AC
机械数值
宽 x 高 x 厚: 300 x 652 x 85
重量: 2950.0 kg/100
极数: 3 极
适用母线: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja

Application notes

断路器承载转接器的短路保护

for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

附件

covers

32701 000A

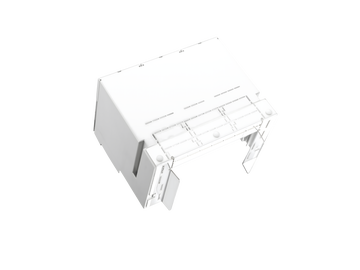

IP20 保护盖（正面）
包含 3 个正面盖罩
300 mm 宽
适用于: Eaton NZM4, GE FK1600, Legrand DPX³ 1600
更多

32704 000A

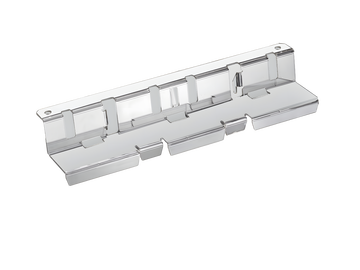

防触摸保护盖板 IP20（背面安装）
适用于所有转接器
更多

current transformers class 1

32983 000
电流互感器 630 A / 5 A
5 VA / 精度等级 1
更多

32984 000
电流互感器 800 A / 5 A
5 VA / 精度等级 1
更多

32985 000
电流互感器 1000 A / 5 A
5 VA / 精度等级 1
更多

32986 000
电流互感器 1250 A / 5 A
5 VA / 精度等级 1
更多

32987 000
电流互感器 1600 A / 5 A
5 VA / 精度等级 1
更多
