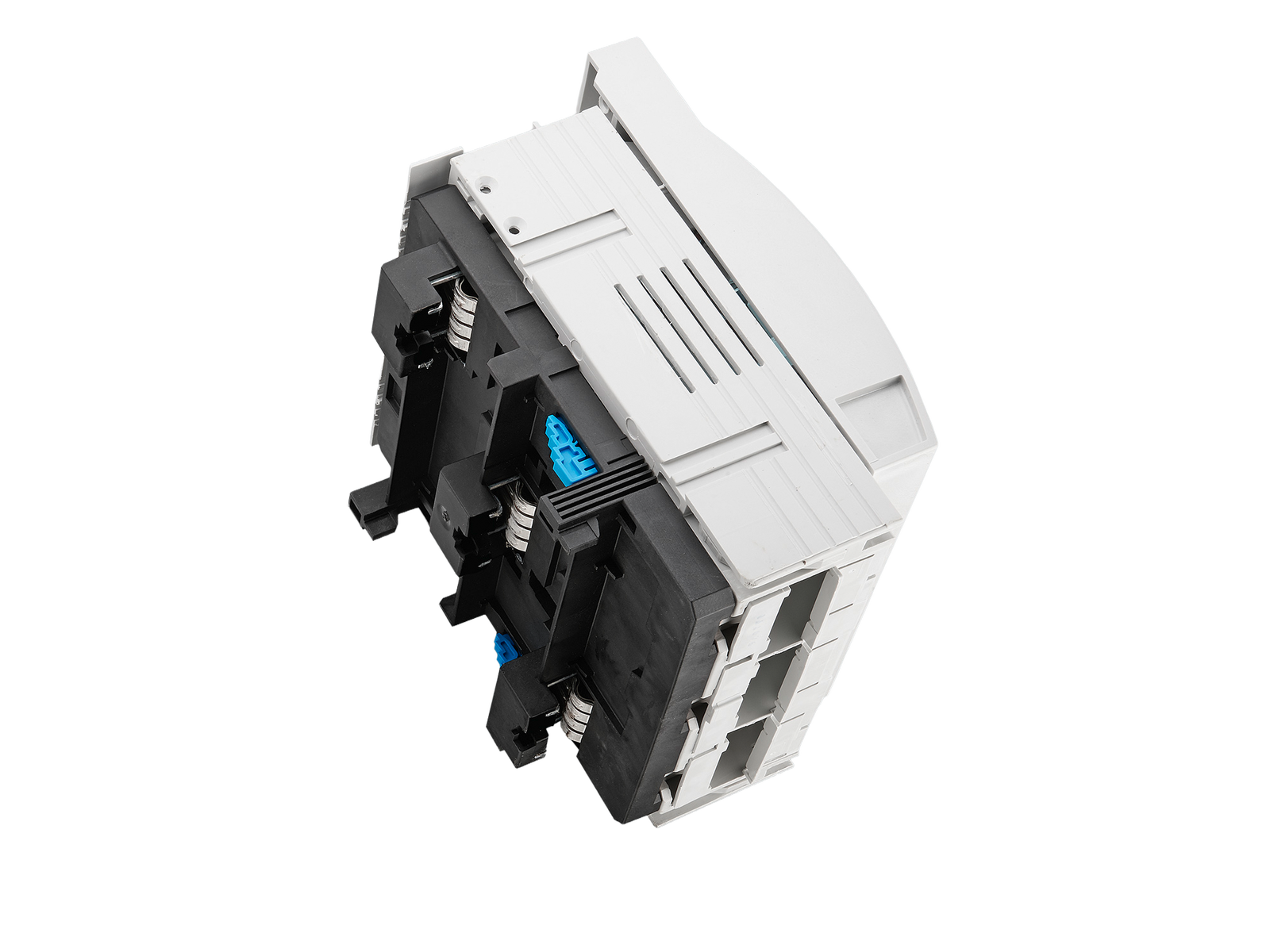

NH 熔断器式隔离开关，尺寸 1，250 A，母线式安装，上端/下端连接 (33194)

The picture may show a similar product.

说明

订货号 33194 000

QUADRON®60Classic

NH 熔断器式隔离开关，尺寸 1，250 A，母线式安装，上端/下端连接

螺钉 M10

适用于 5 线母线系统

适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线

不再供货

系统

60Classic

产品优势

Self-closing inspection holes are available in the cover.

产品组 09

分组

 27
包装件数 1
EAN 4021267331948
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

认证许可

IEC (CB)

产品信息

for fuse links size: NH 1
fuse links acc. to standard: IEC / HD 60269-2
所使用熔断器的允许损耗功率: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
端部供电（IEC）: 250 A
额定电压（IEC）AC: 690 V
额定电压 （IEC） DC: 440 V
rated isolation voltage Ui AC: 800 V
额定绝缘电压 Ui DC: 500 V
额定冲击耐受电压 Uimp: 6 kV
使用等级 AC (IEC 60947-3): AC-22B (400 V)
AC-23B (400 V / 160 A)
AC-21B (690 V)
使用等级 DC (IEC 60947-3) : DC specifications: 2 current paths (L1,L3) in series
DC-20B (440 V)
DC-20B (1000V) at pollution degree 2

visible information required if used at more than 440V DC: do not switch under load
带熔断器时的条件额定短路电流: 80 kA / 690 V
带熔断器测定的工作等级: gG

功率输出:

The power dissipation at a typical load of 80 % results to 16.6 W.

(The power dissipation at full load would be 26.0 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC DC: 800 V
further utilisation category AC (IEC 60947-3): AC-20B (1000V) at  pollution degree 2
visible information required if used at more than 690V AC: do not switch under load
符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
机械数值
宽 x 高 x 厚: 184 x 220 x 129
重量: 357.0 kg/100
极数: 3 极
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
正面防护等级: IP30
连接端
screw connection
M10
screw drive: SW16

Application notes

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。
所使用熔断器的允许损耗功率: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

附件

connection accessories

33145 000
棱形连接端子，用于两根导线，适用于铜导线
2x 35 - 70 mm²
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

33163 000
压板连接端子，适用于铜导线
70 - 150 mm²
适用于: QCB-NH2, LTS-F 400, LTS 630
更多

33166 000
棱形连接端子，用于单根导线，适用于铜导线
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

covers

33142 000
盖罩，适用于线鼻子，上端/下端插接
适用于: QCB-NH1, QCS-NH1, QCS-320
更多

33152 000
隔板框，单框
215 x 330
尺寸 1
更多

33155 000
护板，适用于尺寸 1 - 3 的 NH 熔断器式隔离开关的手柄
适用于 NH 熔断器式隔离开关，尺码 1-3
适用于从背面封闭手柄操作区域
更多

33917 000
信号开关
同时适用于 250 V AC / 5 A, 30 V DC / 4 A
QUADRON®60Classic, QUADRON®Panel 尺寸 1
更多

further accessories

33157 000
隔离开关盖定位锁
适用于铅封线材或 3 个带有 4 - 7 mm 锁扣的挂锁
尺寸 1 - 3
更多

33918 000
灭弧栅
适用于更高使用类别的改装方案
适用于: QCB-NH1
更多
