The picture may show a similar product.
订货号 03294 000
QUADRON®Panel
NH 熔断器座 600A，固定式安装，适用于光伏
两侧带螺钉 M10
尺寸 2XL / 3L, 单极，带防触摸保护
for mounting plate
系统
Panel
产品优势
为了使导线更安全的连接, 保护盖罩分为两部分
| 产品组 | 10 |
分组 |
13 |
| 包装件数 | 3 |
| EAN | 4021267032944 |
| ECLASS 6.1 | 27142106 |
| ECLASS 7.1 | 27142106 |
| ETIM 4.0 | EC000067 |
| ETIM 5.0 | EC000067 |
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
型号: PVH-NH2XL/3L-40
| fuse links acc. to standard: | IEC / EN 60269-6 |
| Details IEC | |
| 标准 | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016 |
| Electrical data IEC | |
| 端部供电（IEC）: | 600 A |
| 额定电压（IEC）AC: | 1000 V |
| 额定电压 （IEC） DC: | 1500 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 带熔断器时的分断能力: | 50 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 8.8 W.
(The power dissipation at full load would be 13.8 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 适用于熔断器 符合IEC 60269-6 |
| Electrical data UL | |
| 额定电流 (UL): | 600 A |
| 额定电压 (UL) DC: | 1500 V |
| for wires UL: | Cu 90°C |
| 电气数值 | |
| SCCR: | 15 kA |
| 机械数值 | |

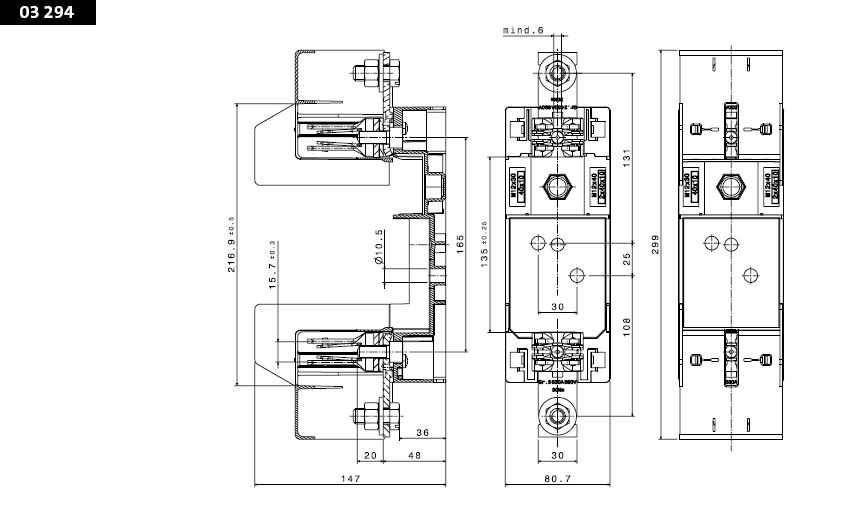

| 宽 x 高 x 厚: | 81 x 299 x 147 |
| 重量: | 106.0 kg/100 |
| 极数: | 1 极 |
| Mounting: | for mounting plate |
| 连接端 | |
| Not suitable for aluminium cables ! | |
| for wires UL: | Cu 90°C |
| Not suitable for aluminium cables ! | |
| 产品的绝缘性能与安装条件有关。 | |
79449
000
熔断体搭扣
适用于 NH 熔断器支持件
尺寸 1 - 3
