熔断器支持件 (31296)

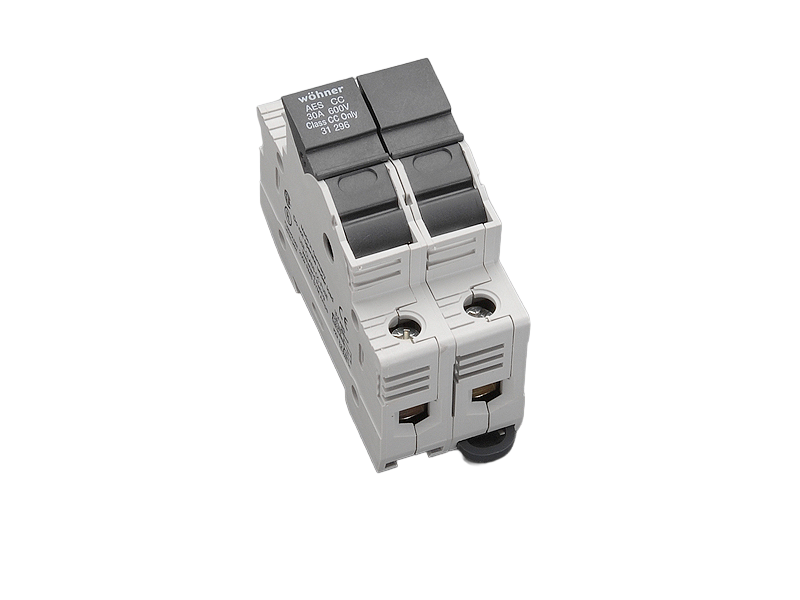

The picture may show a similar product.

说明

订货号 31296000

AMBUS®Panel

熔断器支持件

Class CC / 2P

30 A / 600 V

for mounting rail

系统

Panel

产品优势

连接夹开口较大, 也适用于2个相同的导线(并排)
放置标志牌

产品组 17

分组

07
包装件数 6
EAN 4021267312961
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J

UL 4248-1

UL 4248-4

认证许可

CSA , UL , CCC

for UL feeder circuits >250V

型号: AESCC

UL 文件: E230163, UL 类别 (适用美国) : IZLT https://www.ul.com

UL 文件: E230163, UL 类别 (适用加拿大) : IZLT7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 6225-01 https://directories.csa-international.org

CCC认证: 21107299296

产品信息

for fuse links size: Class CC
fuse links acc. to standard: UL 248-4
所使用熔断器的允许损耗功率: 4 W
Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J

电气数值

功率输出:

The power dissipation at a typical load of 80 % results to 0.4 W.

(The power dissipation at full load would be 0.6 W.)

Details UL
标准
UL 4248-1
UL 4248-4
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
额定电流 (UL): 30 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
额定电压 (UL) DC: 600 V
SCCR: 200 kA
机械数值
宽 x 高 x 厚: 36 x 81 x 58
重量: 11.3 kg/100
极数: 2线
Mounting: for mounting rail
防护等级: IP20
正面防护等级: IP20
连接端
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 0.75 mm²
最大横截面积: 25 mm²
Md min.: 2.0 Nm
Md max.: 2.5 Nm
Not suitable for aluminium cables !

最小横截面积: AWG 18
max. cross-section UL: AWG 4


用于符合 IEC / EN标准的使用 :
1 导线 :
铜 0.75 - 25 mm²
2 导线(相同横截面积):
铜 0.75 - 10 mm²
所有导线为细密导线, 直接连接或通过导线套连接
(细密导线+导线套可能未达到最大横横截面积)
Md 2.0 - 2.5 Nm / 18 - 22 lb.in.

用于符合 UL / CSA标准的使用 :
只使用符合UL486E标准的铜导线 60°C/75°C
1 导线 :
AWG 18 - AWG 8, B类, Md 2.0 - 2.5 Nm / 18 - 22 lb.in.
AWG 6 - AWG 4, C类, Md 2.5 - 3.0 Nm / 22 - 26 lb.in.
2 导线(相同横截面积):
AWG 18 - AWG 8, B类, Md 2.0 - 2.5 Nm / 18 - 22 lb.in.
AWG 6, C类, Md 2.0 - 2.5 Nm / 18 - 22 lb.in.

Application notes

Not suitable for aluminium cables !
所使用熔断器的允许损耗功率: 4 W
for UL feeder circuits >250V
