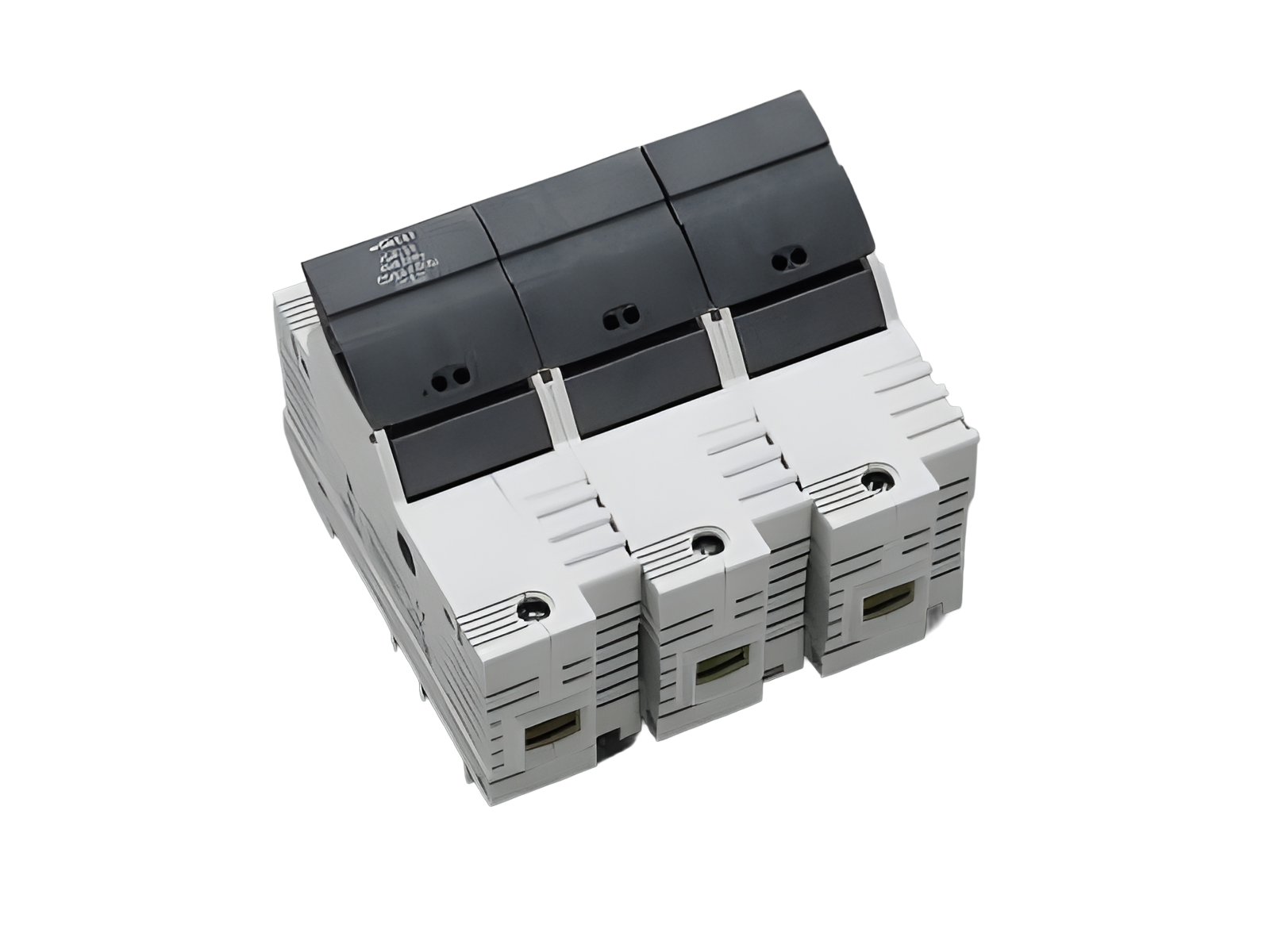

Class J 熔断器支持件 (31922)

The picture may show a similar product.

说明

订货号 31922 000

AMBUS Panel

Class J 熔断器支持件

Class J 级 / 3 极, 框端子 50 mm²

60 A / 600 V (27x60)

for mounting rail

系统

Panel

产品优势

连接夹开口较大, 也适用于2个相同的导线(并排)
放置标志牌

产品组 16

分组

 06
包装件数 2
EAN 4021267319229
ETIM 5.0 EC002705
ETIM 5.0 EC002705
ETIM 10.0 EC002705

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

认证许可

CSA , UL

for UL feeder circuits >250V

型号: AJC60

UL 文件: E230163, UL 类别 (适用美国) : IZLT https://www.ul.com

UL 文件: E230163, UL 类别 (适用加拿大) : IZLT7 https://www.ul.com

CSA 文件: 110285, CSA 等级: 6225-01 https://directories.csa-international.org

产品信息

for fuse links size: Class J 60 A
fuse links acc. to standard: UL 248-8
所使用熔断器的允许损耗功率: 7 W
Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

电气数值

功率输出:

The power dissipation at a typical load of 80 % results to 2.5 W.

(The power dissipation at full load would be 3.9 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最小允许工作温度 -40°C
适用于J 级35 - 60A熔断器 符合UL 248-8 (27x60)
Details UL
标准
UL 4248-8
UL 4248-1
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
额定电流 (UL): 60 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
额定电压 (UL) DC: 600 V
for wires UL: Cu 75°C
SCCR: 200 kA
机械数值
宽 x 高 x 厚: 120 x 118 x 82
重量: 55.9 kg/100
极数: 3 极
Mounting: for mounting rail
防护等级: IP20
正面防护等级: IP20
连接端
cage clamp connection
screw drive: PZ2
wire stripping: 20 mm
min. cross-section: 2.5 mm²
最大横截面积: 50 mm²
f: 2.5 - 50 mm²
f + AE: 2.5 - 50 mm²
(f + AE may not fit with max. cross-section)
Md min.: 3.2 Nm
Md max.: 4.8 Nm
Not suitable for aluminium cables !

最小横截面积: AWG 14
max. cross-section UL: AWG 1/0
torque (UL): 35 lb-in
for wires UL: Cu 75°C


connection of 2 wires (of same cross-section)
for applications acc. to IEC / EN:
Cu 2.5 - 16 mm²
all further details: as for connection of 1 conductor

connection of 2 wires (of same cross-section)
for applications acc. to UL / CSA:
Cu AWG 14 - AWG 6
all further details: as for connection of 1 conductor
原材料性能
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
所使用熔断器的允许损耗功率: 7 W
for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

fuse links

31360 000
圆筒形帽熔断体 35 A
-Mersen-
600 V AC, time delay
Class J, 27x60
更多

31361 000
圆筒形帽熔断体 40 A
-Mersen-
600 V AC, time delay
Class J, 27x60
更多

31362 000
圆筒形帽熔断体 45 A
-Mersen-
600 V AC, time delay
Class J, 27x60
更多

31363 000
圆筒形帽熔断体 50 A
-Mersen-
600 V AC, time delay
Class J, 27x60
更多

31364 000
圆筒形帽熔断体 60 A
-Mersen-
600 V AC, time delay
Class J, 27x60
更多

31511 000A
圆筒形帽熔断体 35 A
-Mersen-
600 V AC, fast acting
Class J, 27x60
更多

31512 000A
圆筒形帽熔断体 40 A
-Mersen-
600 V AC, fast acting
Class J, 27x60
更多

31514 000A
圆筒形帽熔断体 50 A
-Mersen-
600 V AC, fast acting
Class J, 27x60
更多

31515 000A
圆筒形帽熔断体 60 A
-Mersen-
600 V AC, fast acting
Class J, 27x60
更多

Similar products

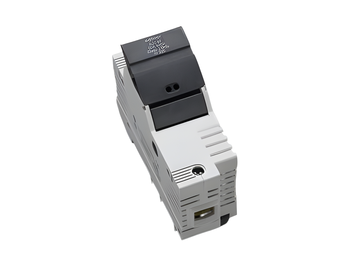

31920 000
