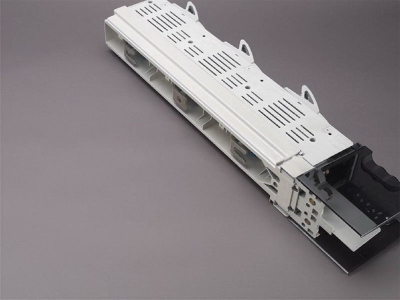

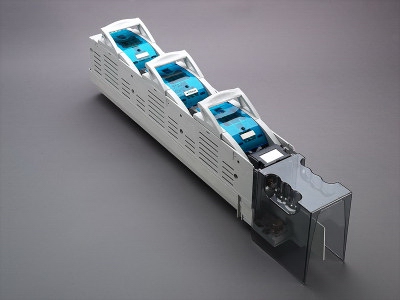

条形熔断器式隔离开关 630 A (33095000)

The picture may show a similar product.

说明

订货号 33095 000

条形熔断器式隔离开关 630 A

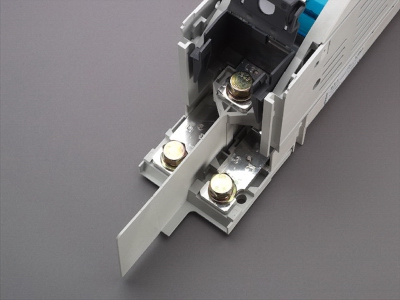

螺钉 M12, 单极分断

尺寸 3

不再供货

下一页: 33718000A

产品优势

Self-closing inspection holes are available in the cover.
Strips are equipped with arc chambers.

产品组 12

分组

 45
包装件数 1
EAN 4021267330958
ETIM 5.0 EC001046

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

认证许可

IEC (CB) , CCC

型号: SLS3

CCC认证: 2004010302117259

产品信息

所使用熔断器的允许损耗功率: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
尺码: NH 3
Details IEC
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
端部供电（IEC）: 630 A
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 1000 V
额定冲击耐受电压 Uimp: 8 kV
使用等级 AC (IEC 60947-3): AC-23B (500V)
AC-22B (690V)
AC-21B (690V)
带熔断器时的条件额定短路电流: 50 kA / 690 V
带熔断器测定的工作等级: gG

功率输出:

The power dissipation at a typical load of 80 % results to 74.2 W.

(The power dissipation at full load would be 116.0 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。
最大允许工作温度 55°C
Degree of protection IP20 at front, degree of protection near terminal depends on installation
机械数值
宽 x 高 x 厚: 99 x 760 x 195
重量: 700.0 kg/100

Application notes

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。
所使用熔断器的允许损耗功率: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD data WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Symbol 2D DXF

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

附件

accessories for mounting

connection accessories

33164 000
压板连接端子，适用于铜导线
120 - 240 mm²
适用于: QCB-NH2, LTS-F 400, LTS 630
更多

33167 000
棱形连接端子，用于单根导线，适用于铜导
50 - 240 mm²
更多

33268 000
直接连接端子 铜和铝
尺寸 3
停产产品
更多

33272 000
扩展模块，适用于双线鼻子
尺寸 3
更多

covers

33113 000
侧面盖架
适用于正面盖罩
尺寸 00 - 3
更多

further accessories

33156 000
信号开关
同时适用于 250 V AC / 5 A, 30 V DC / 4 A
更多
