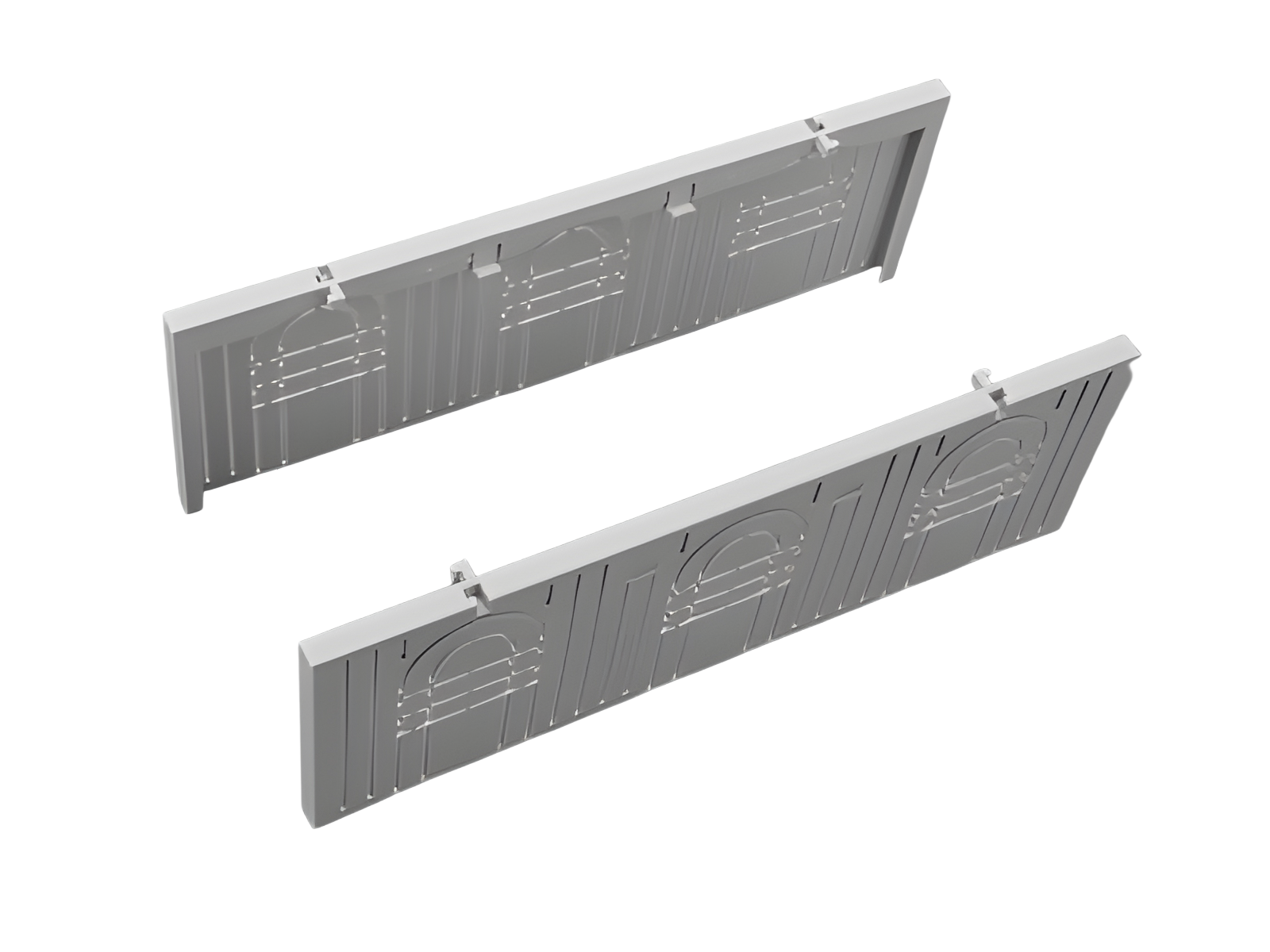

连接空间盖版 (33419)

The picture may show a similar product.

说明

订货号 33419000

连接空间盖版

适用于 NH 熔断器式隔离开关，尺寸 3，最大 600 A

系统

60Classic

产品组	09
分组	51

包装件数	2
EAN	4021267334192

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

机械数值
宽 x 高 x 厚:	254 x 86 x 8
重量:	5.4 kg/100

Application notes


短路稳定性:	已取消, 因为产品不包含或承载导电部件, 且在短路时无法使用

链接

Article master data, overviews and prices

下载

| 通用技术说明

| 安装说明

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

33603000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 3, 630 A，母线式，上端/下端连接
螺钉 M12
上端或下端接电缆
适用母线: 12, 20, 30 x 10 和异型母线
更多

33203000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 3，630 A，固定式
螺钉 M12
更多

33151000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 3，600A，固定式
螺钉 M12
with electromechanical fuse monitoring
更多

33162000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 3，630 A，母线式，上端/下端连接
螺钉 M12
with electromechanical fuse monitoring
上端或下端接电缆
适用母线: 12, 20, 30 x 10 和异型母线
更多

33332000
QUADRON^®Panel
NH 熔断器式隔离开关，尺寸 3，630 A，固定式
螺钉 M12
with electronic fuse monitoring
更多

33327000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 3，630 A，母线式，上端/下端连接
螺钉 M12
with electronic fuse monitoring
上端或下端接电缆
适用母线: 12, 20, 30 x 10 和异型母线
更多
