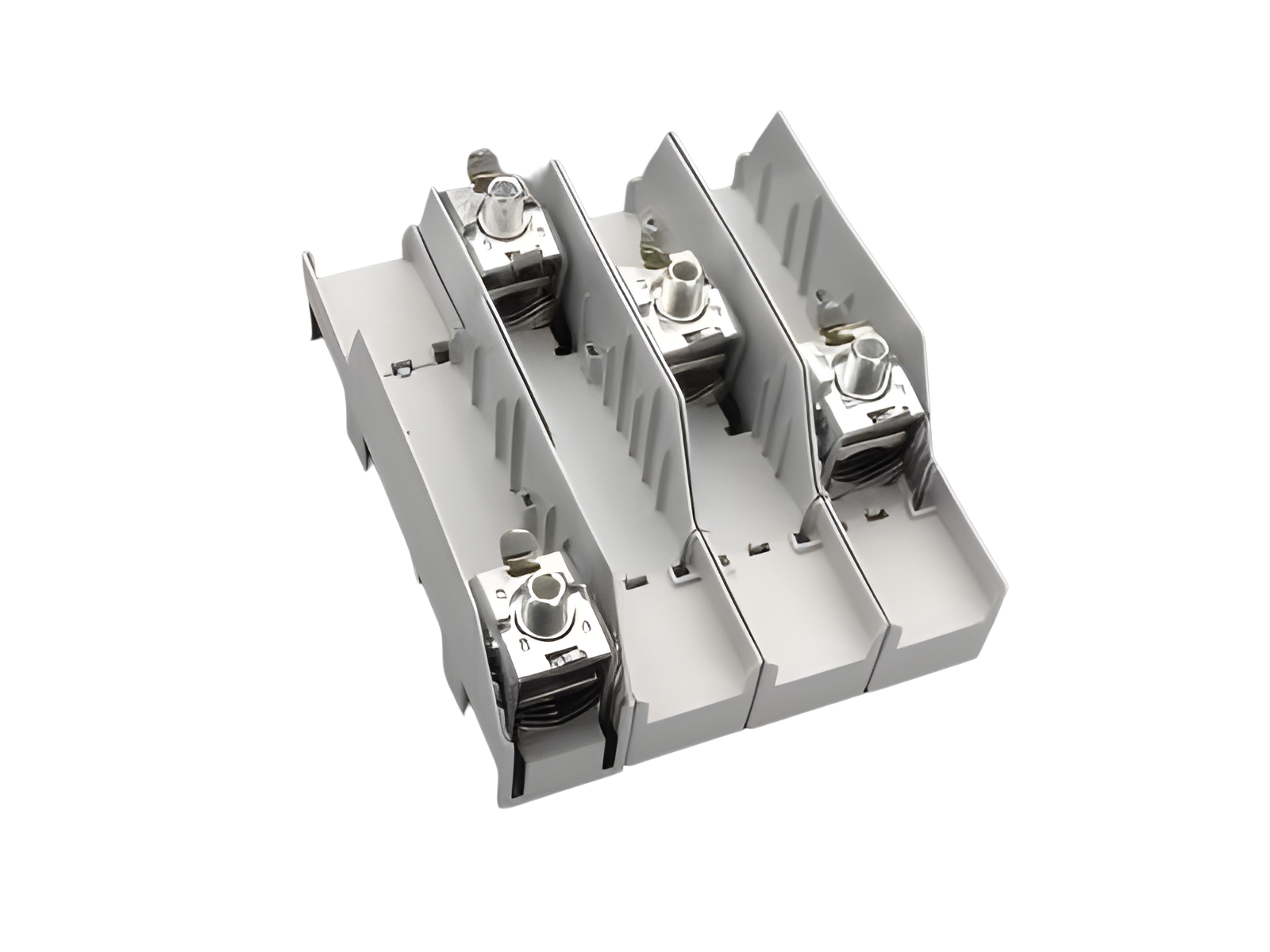

连接组件，4 极，不带盖罩 (01147)

The picture may show a similar product.

说明

订货号 01147000

CRITO®60Classic

连接组件，4 极，不带盖罩

95 -  300 mm², AWG 3/0 - 600 MCM

适用母线 20, 25, 30 x 5, 10 和异型母线

系统

60Classic

产品组 07

分组

 51
包装件数 1
EAN 4021267011475
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

认证

标准

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

认证许可

UL , DNV GL

for UL feeder circuits >250V

型号: M300-L

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
额定电流（IEC）: 500 A
额定电压（IEC）AC: 800 V
额定冲击耐受电流 Ipk : 50.3 kA
Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC AC: 1000 V
最大电压 IEC DC: 1500 V
最大电流负载能力 (IEC): 560 A
Details UL
标准
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
额定电流 (UL): 420 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
for wires UL: Cu 75°C
SCCR unprotected max.: 22 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 200 kA
短路电流额定值: 35 kA with any DIVQ/7 circuit breaker 400 A / 600 V AC
200 kA with JDDZ fuse Class L 800 A / 600 V AC
100 kA with JDDZ fuse Class L 1200 A / 600 V AC
200 kA with fuse JDDZ Class J 600 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC
机械数值
宽 x 高 x 厚: 204 x 244 x 115
重量: 210.0 kg/100
极数: 4极
适用母线: 20, 25, 30 x 5, 10 和异型母线
连接端
screw clamp connection
screw drive: S8
wire stripping: 38 mm
min. cross-section: 95 mm²
最大横截面积: 300 mm²
Md min.: 24.0 Nm
Md max.: 36.0 Nm
适用铝导线。
使用铝导线连接时需要维护。
torque Alu: Alu: Md 30 - 36 Nm

最小横截面积: AWG 3/0
max. cross-section UL: MCM 600
torque (UL): 266 lb-in
for wires UL: Cu 75°C

Application notes

适用铝导线。
使用铝导线连接时需要维护。
产品的绝缘性能与安装条件有关。
for UL feeder circuits >250V
