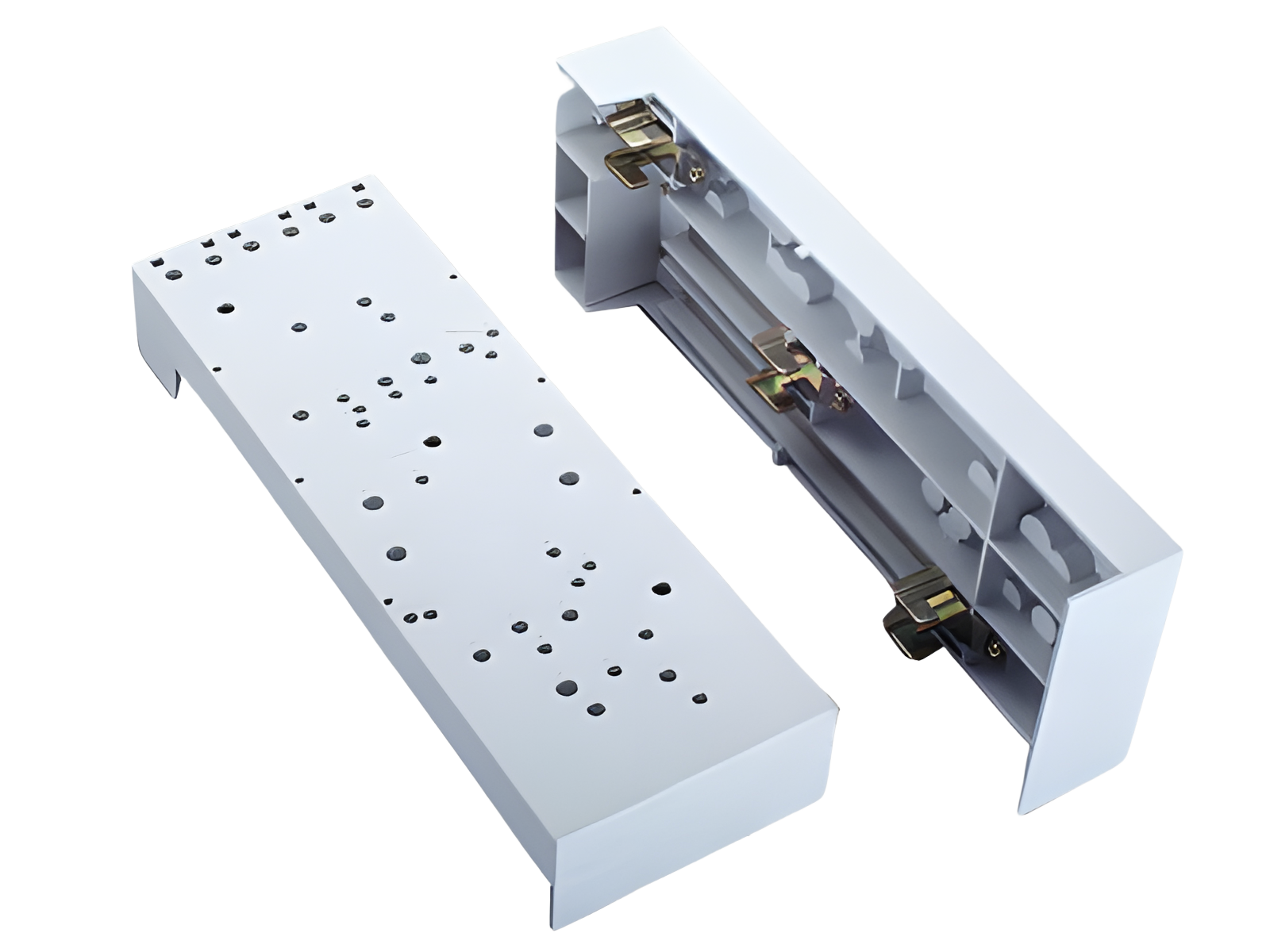

母线转接器 160 A (32001)

The picture may show a similar product.

说明

订货号 32001 000

EQUES®100Energy

母线转接器 160 A

108 x 315

适用母线 30, 40, 50, 60 x 10

停产产品

Auslaufdatum: 30.06.2026

系统

100Energy

产品组 05

分组

 45
包装件数 1
EAN 4021267320010
ETIM 5.0 EC001531
ETIM 5.0 EC001531

认证

标准

IEC 61439-1:2020

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
端部供电（IEC）: 160 A
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 800 V
额定冲击耐受电压 Uimp: 6 kV

功率输出:

The power dissipation at a typical load of 80 % results to 11.4 W.

(The power dissipation at full load would be 17.8 W.)

机械数值
宽 x 高 x 厚: 108 x 315 x 49
重量: 87.7 kg/100
适用母线: 30, 40, 50, 60 x 10
原材料性能
halogen-free: Yes

Application notes

保证设备与母线机械和电气连接的安全。 帽导轨和不同开关设备的固定方法, 孔位图参阅下载: CAD-Symbol 2D

断路器承载转接器的短路保护

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Symbol 2D DXF

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

further accessories

33199 000
QUADRON®Panel
NH 熔断器式隔离开关，尺码 00，160 A，固定式
Size NH 00
压板 70 mm²
for mounting plate
更多

33200 000
QUADRON®Panel
NH 熔断器式隔离开关，尺码 00，160 A，固定式
Size NH 00
螺钉 M8
for mounting plate
更多

33207 000
QUADRON®Panel
NH 熔断器式隔离开关，尺码 00，160 A，固定式
Size NH 00
压板 70 mm²
带电机熔丝检测器
for mounting plate
更多

33208 000
QUADRON®Panel
NH 熔断器式隔离开关，尺码 00，160 A，固定式
Size NH 00
螺钉 M8
带电机熔丝检测器
for mounting plate
更多
