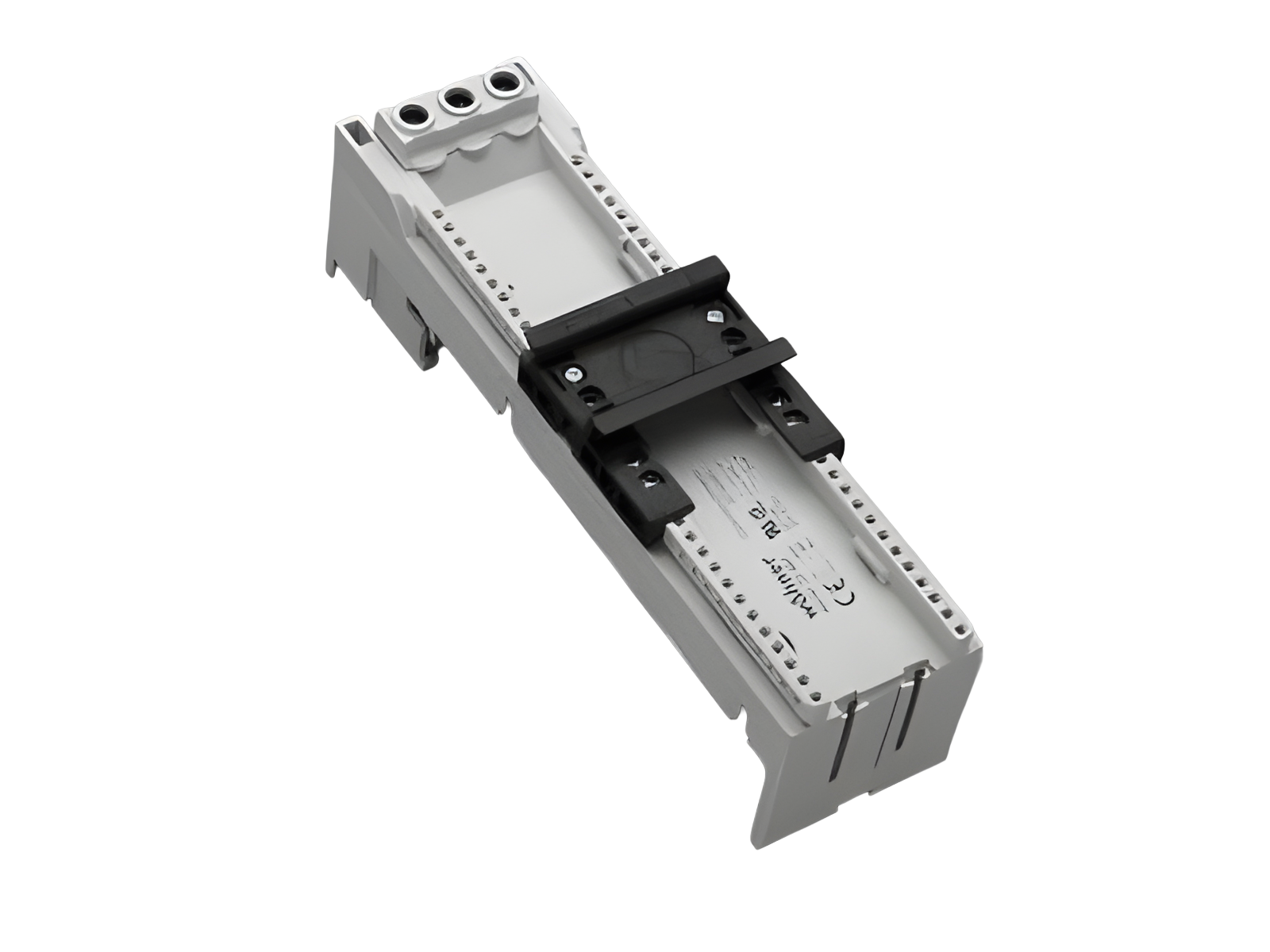

The picture may show a similar product.
订货号 32464 000
EQUES®60Classic
母线转接器 80 A
1 个可调节支承导轨
54 x 200，不带导线，正面带螺钉端子 1.5 - 16 mm²
适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线
系统
60Classic
产品优势
自主相位选择。
卡接机构用于在母线上滑动
| 产品组 | 05 |
分组 |
27 |
| 包装件数 | 4 |
| EAN | 4021267324643 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
标准
IEC 61439-1:2020
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 端部供电（IEC）: | 80 A |
| 额定电压（IEC）AC: | 690 V |
| rated isolation voltage Ui AC: | 800 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
功率输出:
The power dissipation at a typical load of 80 % results to 6.0 W.
(The power dissipation at full load would be 9.3 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC DC: | 800 V |
| 机械数值 | |
| 宽 x 高 x 厚: | 54 x 200 x 63 |
| 重量: | 37.3 kg/100 |
| 极数: | 3 极 |
| 适用母线: | 12, 15, 20, 25, 30 x 5, 10 和异型母线 |
| 连接端 | |
| cage clamp connection | |
| screw drive: | PZ2 |
| wire stripping: | 11 mm |
| min. cross-section: | 1.5 mm² |
| 最大横截面积: | 16 mm² |
| Md min.: | 2.4 Nm |
| Md max.: | 3.6 Nm |
| There must be a clearance of at least 12 mm above the article to remove it from the busbar system. | |
|
与市场常见的开关设备一起，形成紧凑的电机保护回路, 能实现与母线系统安全的机械和电连接。 |
|
|
电机保护开关承载转接器的短路保护 |
|
