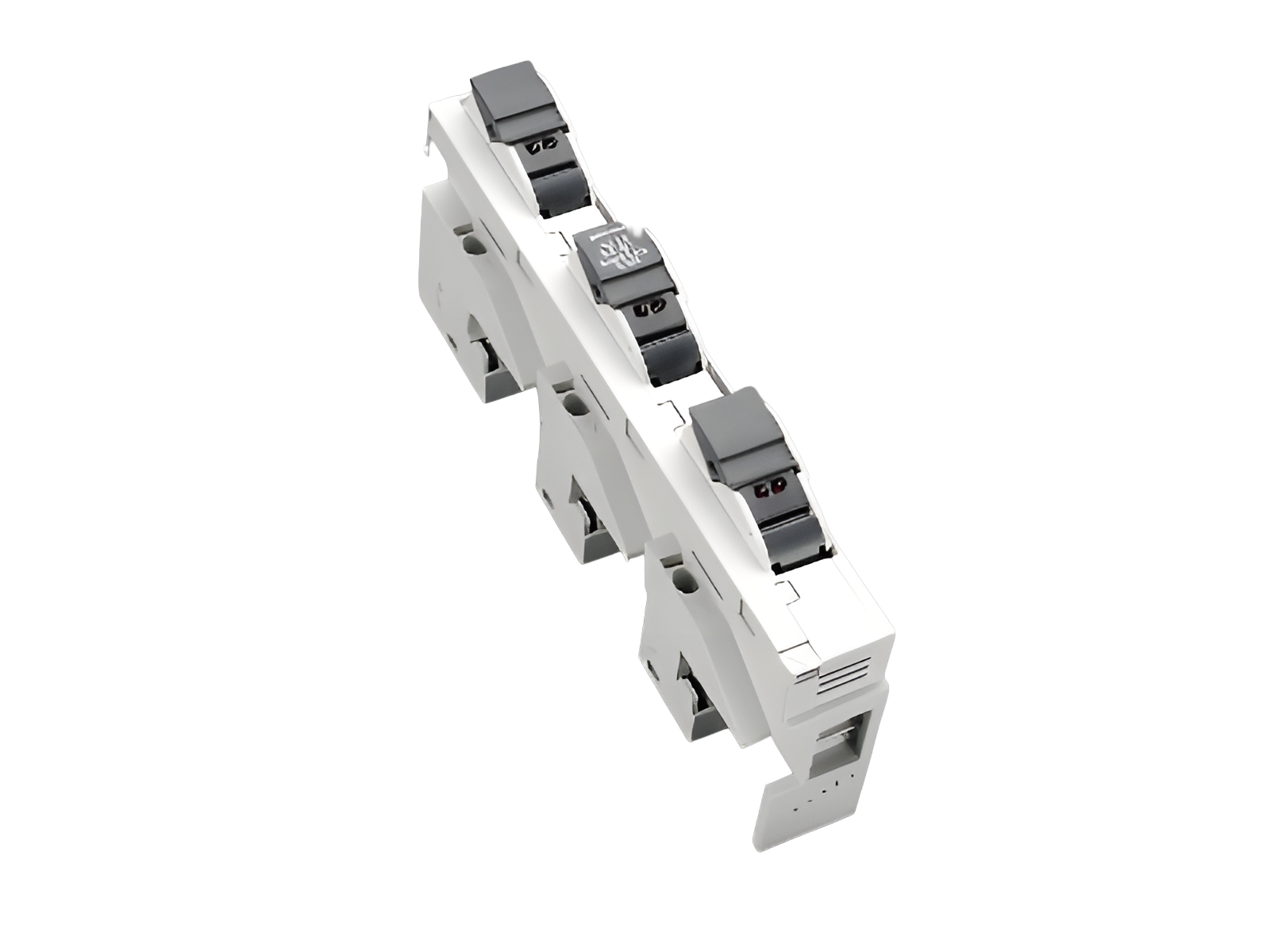

The picture may show a similar product.
订货号 31959 000
AMBUS®60Classic
Class CC 熔断器支持件，母线式，带LED
Size Class CC
适用 CC 级熔断体，UL-248-4，带LED 110 - 690 V AC / DC
CC 级 / 3 极
indication (LED) of a tripped fuse link
适用母线 12, 15, 20, 25, 30 x 5, 10 和异型母线
系统
60Classic
| 产品组 | 01 |
分组 |
47 |
| 包装件数 | 4 |
| EAN | 4021267319595 |
| ECLASS 6.1 | 27142121 |
| ECLASS 7.1 | 27142121 |
| ETIM 4.0 | EC002705 |
| ETIM 5.0 | EC002705 |
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J
UL 4248-1
认证许可
CSA , UL
for UL feeder circuits >250V
型号: AELCC
UL 文件: E230163, UL 类别 (适用美国) : IZLT https://www.ul.com
UL 文件: E230163, UL 类别 (适用加拿大) : IZLT7 https://www.ul.com
CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org
| for fuse links size: | Class CC |
| fuse links acc. to standard: | UL 248-4 |
| 所使用熔断器的允许损耗功率: | 3 W |
| Details IEC | |
| 标准 | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system J |
| 电气数值 | |
| 带熔断器时的分断能力: | 200 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 1.2 W.
(The power dissipation at full load would be 1.8 W.)
| Details UL | |
| 标准 | |
| UL 4248-1 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Electrical data UL | |
| 额定电流 (UL): | 30 A |
| 额定电压 (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR: | 200 kA |
| 机械数值 | |
| 宽 x 高 x 厚: | 27 x 200 x 104 |
| 重量: | 18.8 kg/100 |
| 极数: | 3 极 |
| 适用母线: | 12, 15, 20, 25, 30 x 5, 10 和异型母线 |
固定方式: 获得专利的卡接机构
| 连接端 | |
| spring pulley connection | |
| min. cross-section: | 1.5 mm² |
| 最大横截面积: | 6 mm² |
| Not suitable for aluminium cables ! | |
|
符合IEC标准: 铜 1.5 … 6 mm2 (f, re) |
|
| Not suitable for aluminium cables ! | |
| 所使用熔断器的允许损耗功率: | 3 W |
| for UL feeder circuits >250V | |
