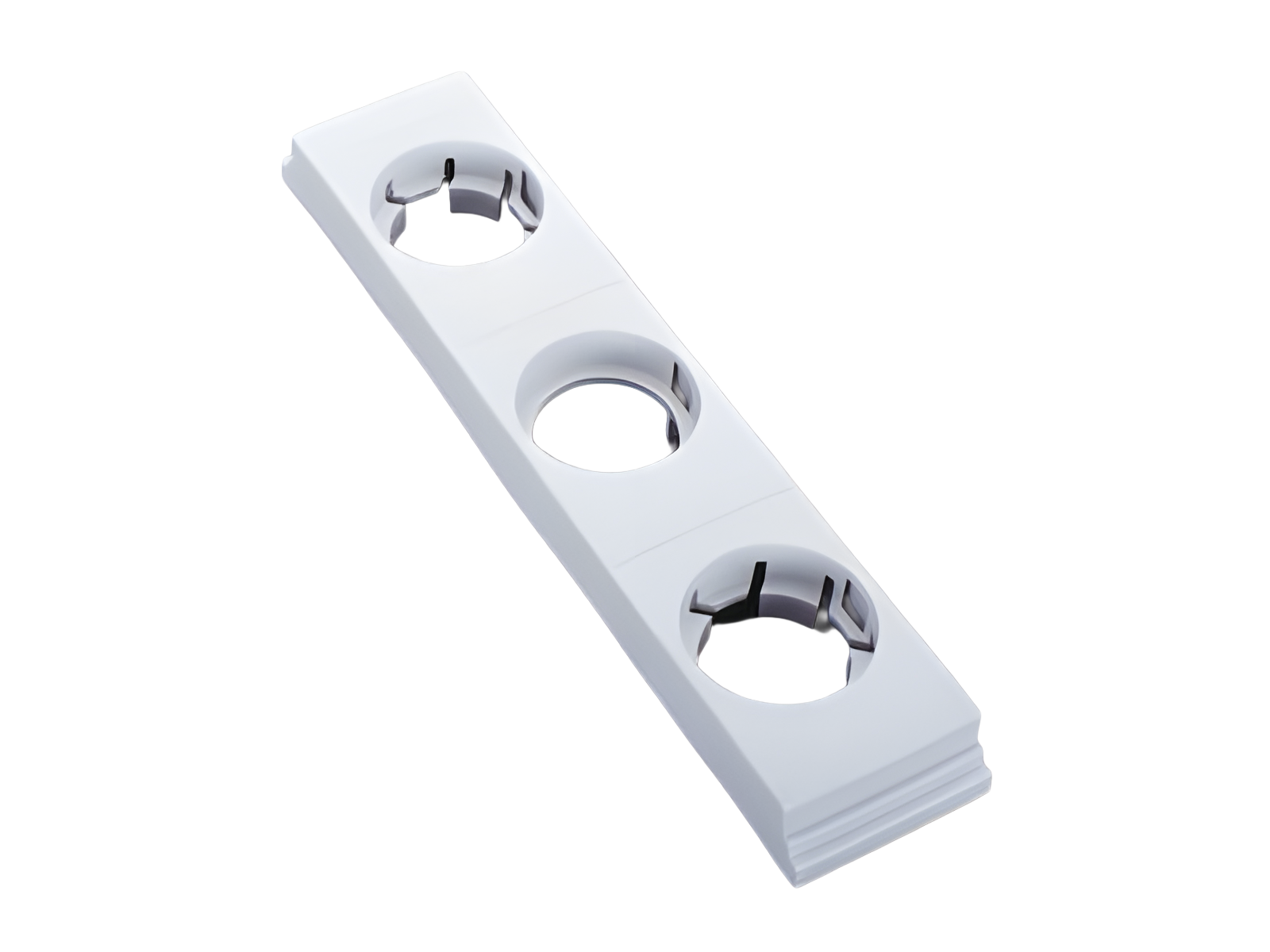

D 条形盖 (31070)

The picture may show a similar product.

说明

订货号 31070 000

D 条形盖

E 27

1 倍，加高版，42 mm 宽

系统

60Classic

产品组 01

分组

 33
包装件数 10
EAN 4021267310707
ECLASS 6.1 27142104
ECLASS 7.1 27142104
ETIM 4.0 EC000241
ETIM 5.0 EC000241

认证

标准

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

产品信息

尺码: DII / E 27
Details IEC
标准
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
机械数值
宽 x 高 x 厚: 42 x 200 x 17
重量: 4.9 kg/100
极数: 3 极
连接端
Not suitable for aluminium cables !

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !

标签区域在熔断器上面或下面。

已取消, 因为产品不包含或承载导电部件, 且在短路时无法使用

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

covers

79663 000
防触摸保护盖
可侧面插接
适用于条形盖
更多

accessories for fuses

01098 000
D 螺旋帽，陶瓷
500 V
E 27
更多

31098 000
D 螺旋帽，塑料
500 V
E 27
更多

Usage

31481 000
CUSTO®60Classic
D 熔断器管座，母线式, 42 mm
适用母线 10 mm, 定位螺栓
E 27 / 3极
sonstiges
适用母线: 12, 15, 20, 25, 30 x 10 和异型母线
更多

31408 000
CUSTO®60Classic
D 熔断器管座，母线式, 42 mm
适用母线 10 mm, 定位环
E 27 / 3极
sonstiges
适用母线: 12, 15, 20, 25, 30 x 10 和异型母线
更多

31918 000
CUSTO®60Classic
D 熔断器管座，母线式, 42 mm
适用定位环
E 27 / 3 极
sonstiges
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

31441 000
CUSTO®60Classic
D 熔断器管座，母线式, 42 mm
定位螺栓
E 27 / 3极
sonstiges
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多
