适用 UL 供电电路 >250V

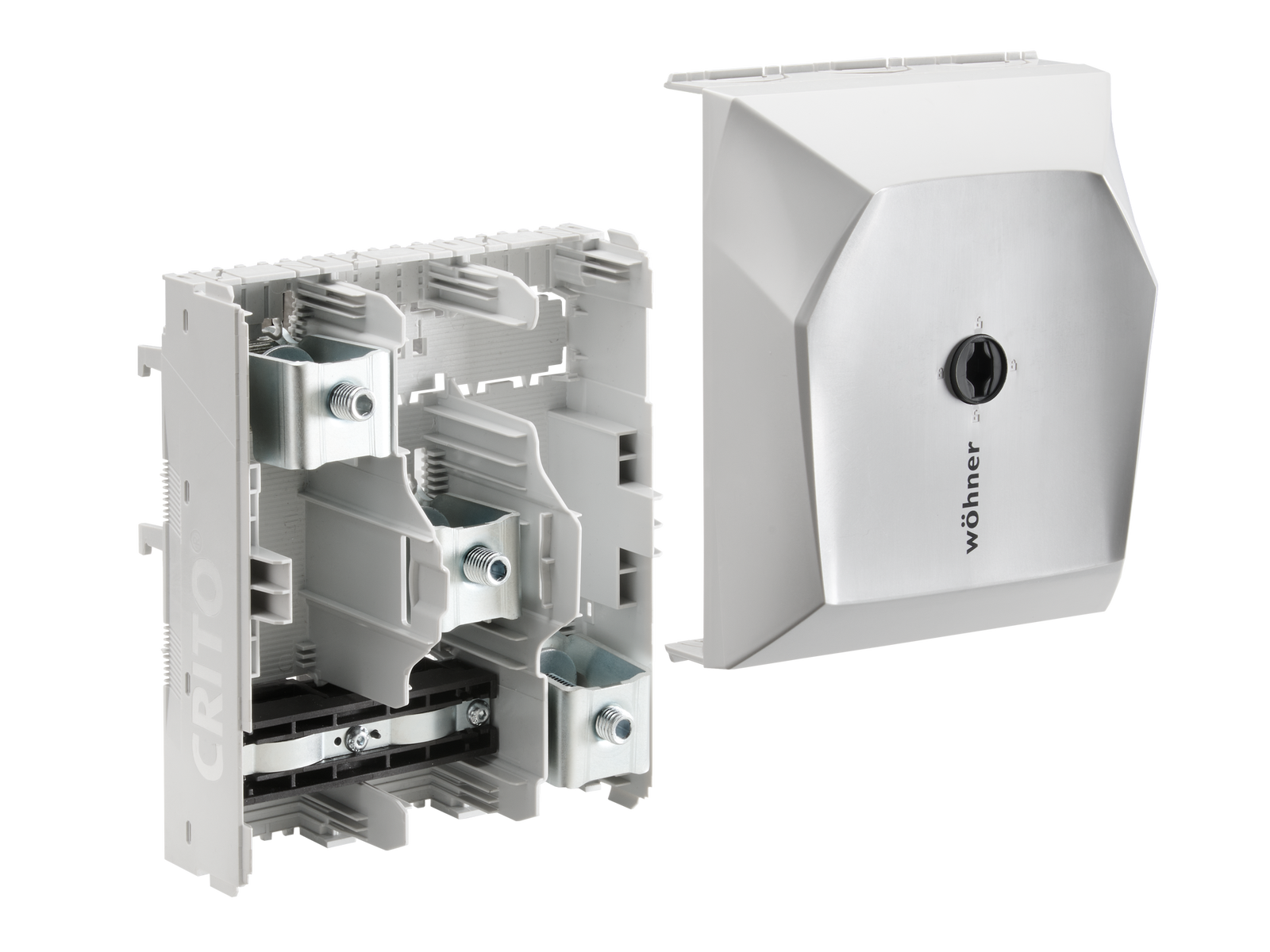

The picture may show a similar product.
订货号 01014 000A

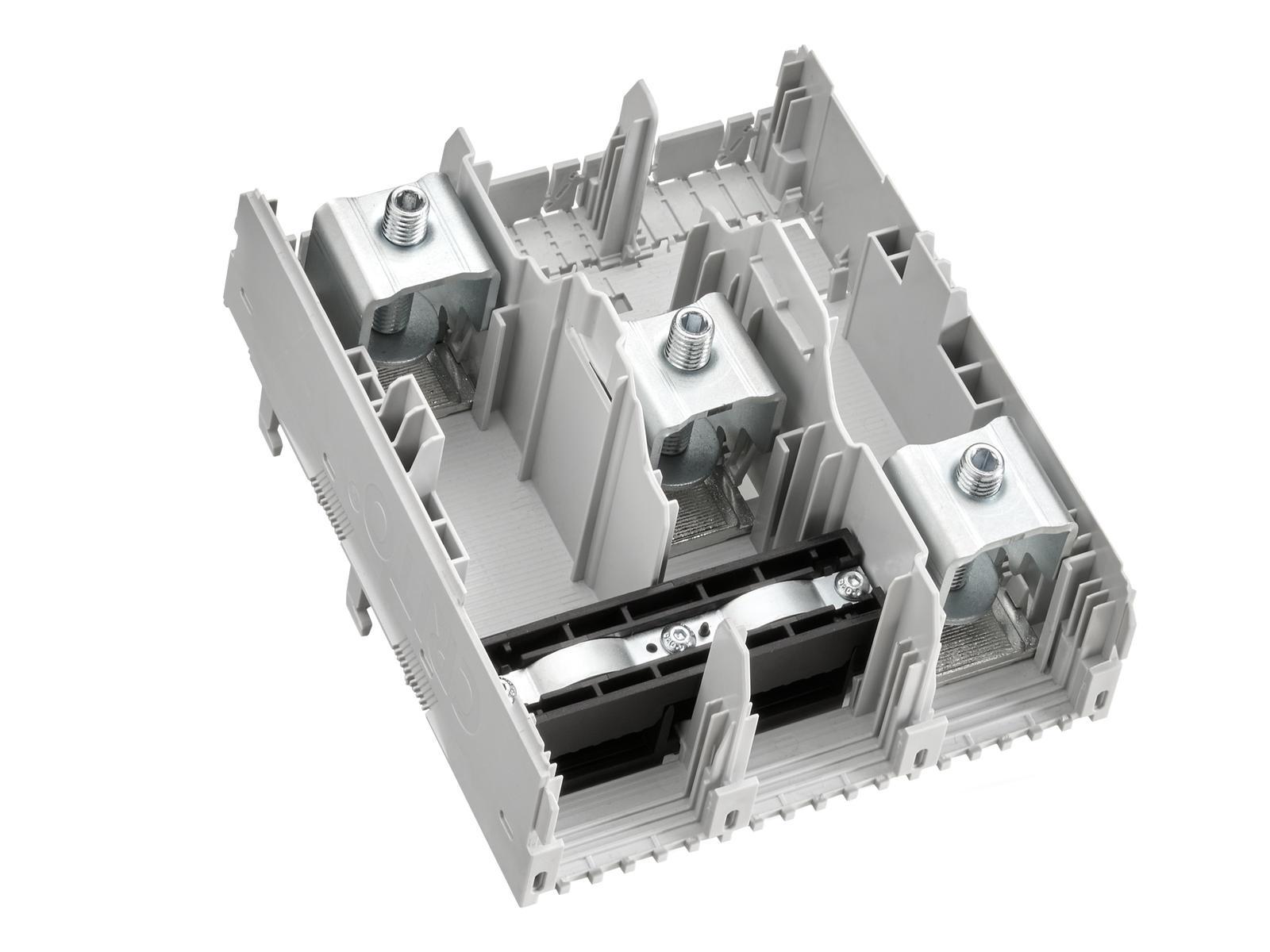

CRITO®CrossBoard
连接模块，3 极
多层软铜排 20 - 32 x 3 - 15
仅上端或下端连接至系统
新型
系统
CrossBoard® 800 A
产品优势
如果矩形母线不处于机械应力下, 也可连接矩形母线。
| 产品组 | 07 |
分组 |
51 |
| 包装件数 | 1 |
| EAN | 4021267010140 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
认证许可
UL
for UL feeder circuits >250V
型号: CR-F-173-F
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Electrical data IEC | |
| 端部供电（IEC）: | 630 A |
| 额定电压（IEC）AC: | 690 V |
| rated isolation voltage Ui AC: | 1000 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 额定冲击耐受电流 Ipk : | 80 kA |
| rated short-time withstand current Icw (1.0 s) max.: | 30 kA |
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 1000 V |
| 最大电压 IEC DC: | 1000 V |
| Details UL | |
| 标准 | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| Electrical data UL | |
| 额定电流 (UL): | 600 A |
| 额定电压 (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| 额定电压 (UL) DC: | 600 V |
| for wires UL: | Cu 75°C |
| SCCR unprotected max.: | 30 kA |
| 3 cycles (without OPD) @ 725 V AC | |
| SCCR protected max.: | 65 kA |
| 短路电流额定值: | 65 kA with any DIVQ/7 circuit breaker 800 A / 480 V AC |
| 机械数值 | |
| 宽 x 高 x 厚: | 170.5 x 200 x 118 |
| 重量: | 144.7 kg/100 |
| 极数: | 3 极 |
| 正面防护等级: | IP30 |
| 连接端 | |
| screw clamp connection | |
| screw drive: | S8 |
| wire stripping: | 38 mm |
| Md min.: | 18.0 Nm |
| Md max.: | 20.0 Nm |
| Not suitable for aluminium cables ! | |
| lam. Cu width: | 20 - 32 mm |
| lam. Cu thickness: | 3 - 15 mm |
| 多层软铜排数量: | 1 |
| torque (UL): | 177 lb-in |
| for wires UL: | Cu 75°C |
| Not suitable for aluminium cables ! | |
| 产品的绝缘性能与安装条件有关。 | |
| for UL feeder circuits >250V |
