适用 UL 供电电路 >250V

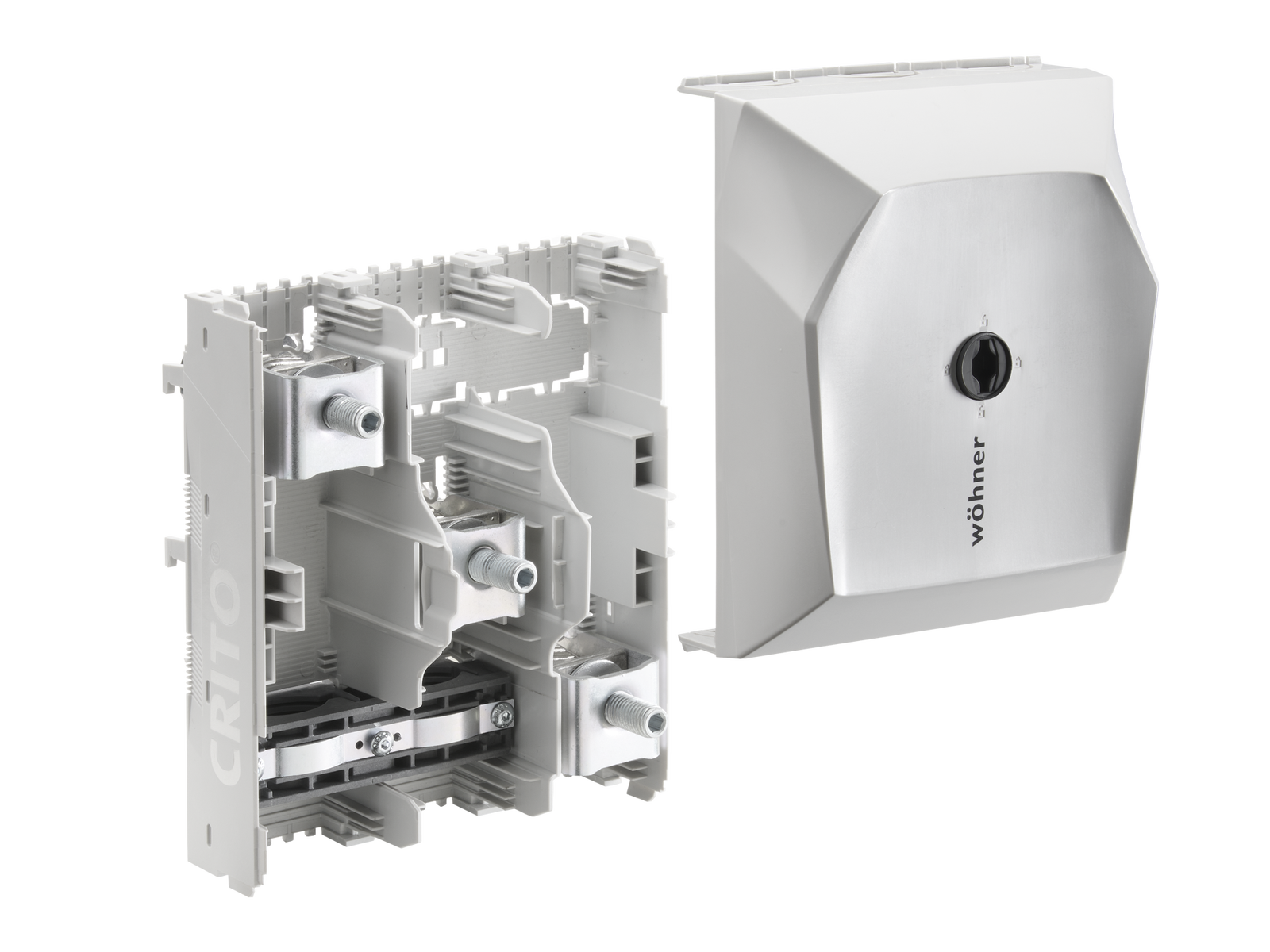

The picture may show a similar product.
订货号 01013000A

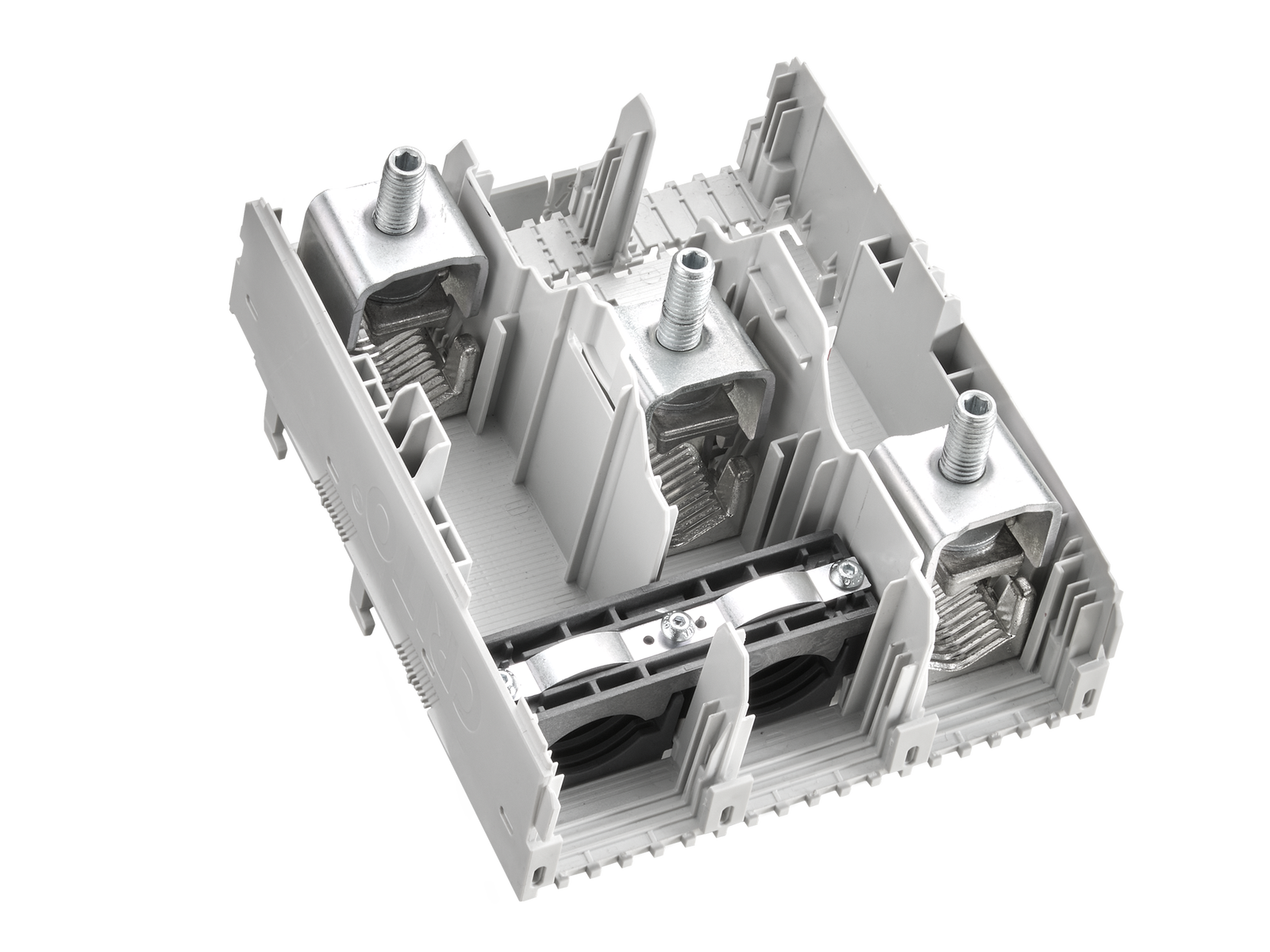

CRITO®CrossBoard
接线板,3 极
95 - 300 mm²
短期内将供货
系统
CrossBoard® 800 A
产品优势
端子带不脱落的连接螺钉
可叠加导线
端子上标明了额定横截面积及扭力矩。
产品组 | 07 |
分组 |
51 |
包装件数 | 1 |
EAN | 4021267010133 |
ECLASS 6.1 | 27141146 |
ECLASS 7.1 | 27141146 |
ETIM 4.0 | EC000001 |
ETIM 5.0 | EC000001 |
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
认证许可
DNV GL
型号: 413
CCC 认证: 无需强制认证
Details IEC | |
标准 | |
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
Electrical data IEC | |
额定电流(IEC): | 630 A |
额定电压(IEC)AC: | 690 V |
额定冲击耐受电流 Ipk : | 80 kA |
Supplementary data IEC | |
下述参数已经在特定条件下通过测试得到验证。开始设计之前,请联系维纳尔咨询这些条件。 |
最大电压 IEC AC: | 1000 V |
最大电压 IEC DC: | 1500 V |
最大电流负载能力 (IEC): | 630 A |
Electrical data UL | |
for wires UL: | Cu 75°C |
机械数值 | |
宽 x 高 x 厚: | 173 x 200 x 118 |
重量: | 165.7 kg/100 |
极数: | 3线 |
连接端 | |
screw clamp connection | |
screw drive: | S8 |
wire stripping: | 38 mm |
min. cross-section: | 95 mm² |
最大横截面积: | 300 mm² |
Md min.: | 24.0 Nm |
Md max.: | 36.0 Nm |
适用铝导线。 使用铝导线连接时需要维护。 |
|
torque Alu: | Alu: Md 30 - 36 Nm |
最小横截面积: | AWG 3/0 |
max. cross-section UL: | MCM 600 |
torque (UL): | 266 lb-in |
for wires UL: | Cu 75°C |
适用铝导线。 使用铝导线连接时需要维护。 |
|
产品的绝缘性能与安装条件有关。 | |
