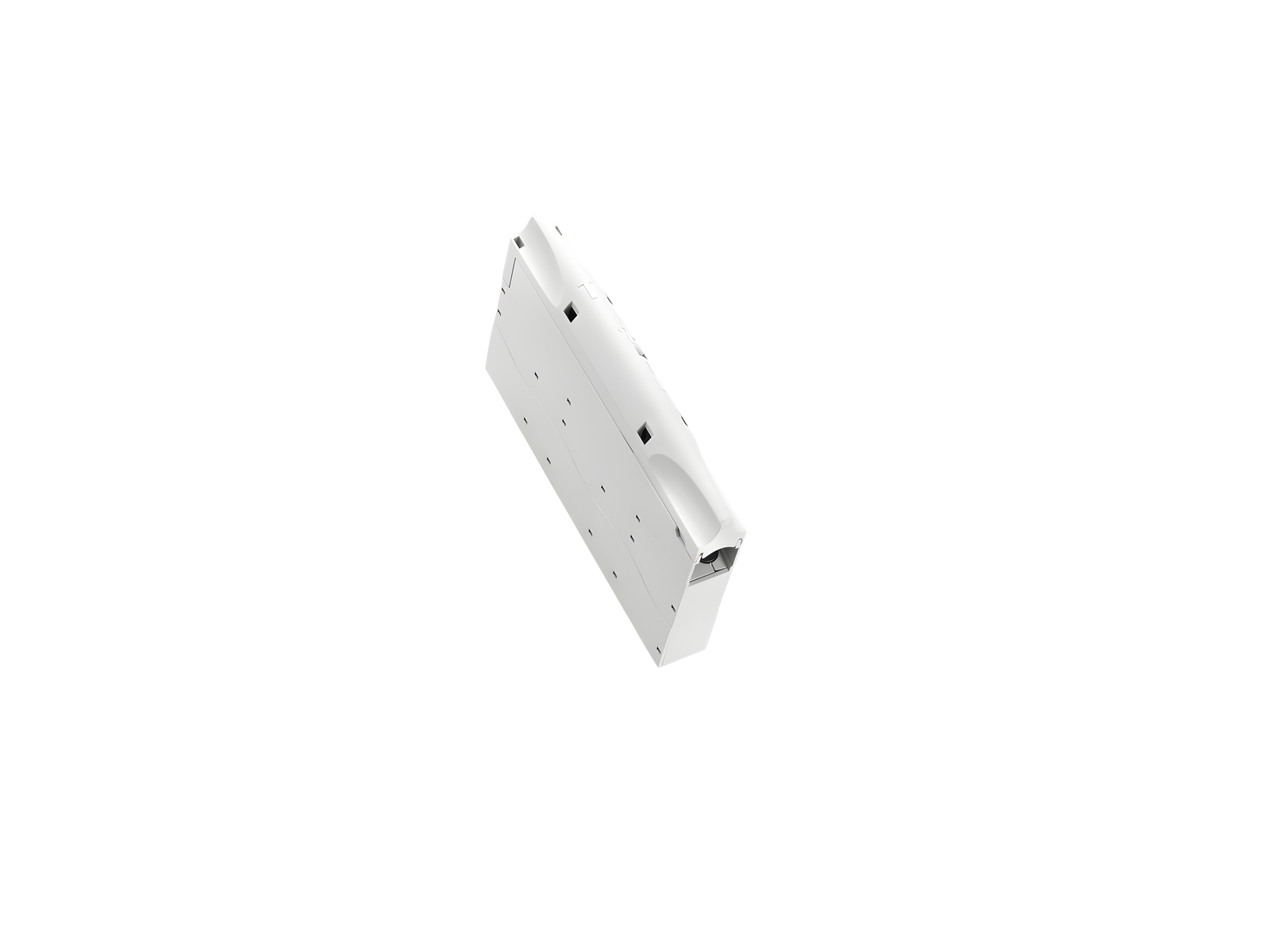

The picture may show a similar product.

说明

订货号 01592000A

CRITO®CrossBoard

连接模块

带集成弹簧连接端子 1.5 - 16 mm², AWG 14 - 6

3 极

系统

CrossBoard® 125A / 250A

产品组 07

分组

40
包装件数 1
EAN 4021267015923
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

认证

标准

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

认证许可

IEC (CB) , UL

for UL feeder circuits >250V

型号: CR22-A

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
额定电流(IEC): 63 A
额定电压(IEC)AC: 690 V
rated isolation voltage Ui AC: 800 V
额定冲击耐受电流 Ipk : 10 kA

功率输出:

The power dissipation at a typical load of 80 % results to 2.9 W.

(The power dissipation at full load would be 4.6 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前,请联系维纳尔咨询这些条件。

最大电压 IEC AC: 800 V
最大电压 IEC DC: 800 V
最大电流负载能力 (IEC): 80 A
Details UL
标准
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Electrical data UL
额定电流 (UL): 48 A
额定电压 (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class J 60 A / 600 V AC
机械数值
宽 x 高 x 厚: 22.5 x 160 x 115
重量: 21.5 kg/100
极数: 3线
正面防护等级: IP20
连接端
spring pulley connection
screw drive: 0,6x4
wire stripping: 18 mm
min. cross-section: 1.5 mm²
最大横截面积: 16 mm²

最小横截面积: AWG 14
max. cross-section UL: AWG 6


For leads per IEC :
1.5 - 16 mm² round stranded and finely stranded without wire-end ferrule
1.5 - 16 mm² finely stranded with wire-end ferrule*
1.5 - 10 mm² finely stranded with wire-end ferrule
1.5 - 10 mm² round solid

* Recommendation: 16 mm² crimped with Rittal crimping pliers for wire-end ferrules WM-Crimp, Weidmüller crimping tool PZ 16 or Phoenix Contact crimping pliers Crimpfox 25R

for leads per UL:
Cu AWG 14 - 6
Class B (UL486E)

Application notes

产品的绝缘性能与安装条件有关。
for UL feeder circuits >250V
