适用 UL 供电电路 >250V

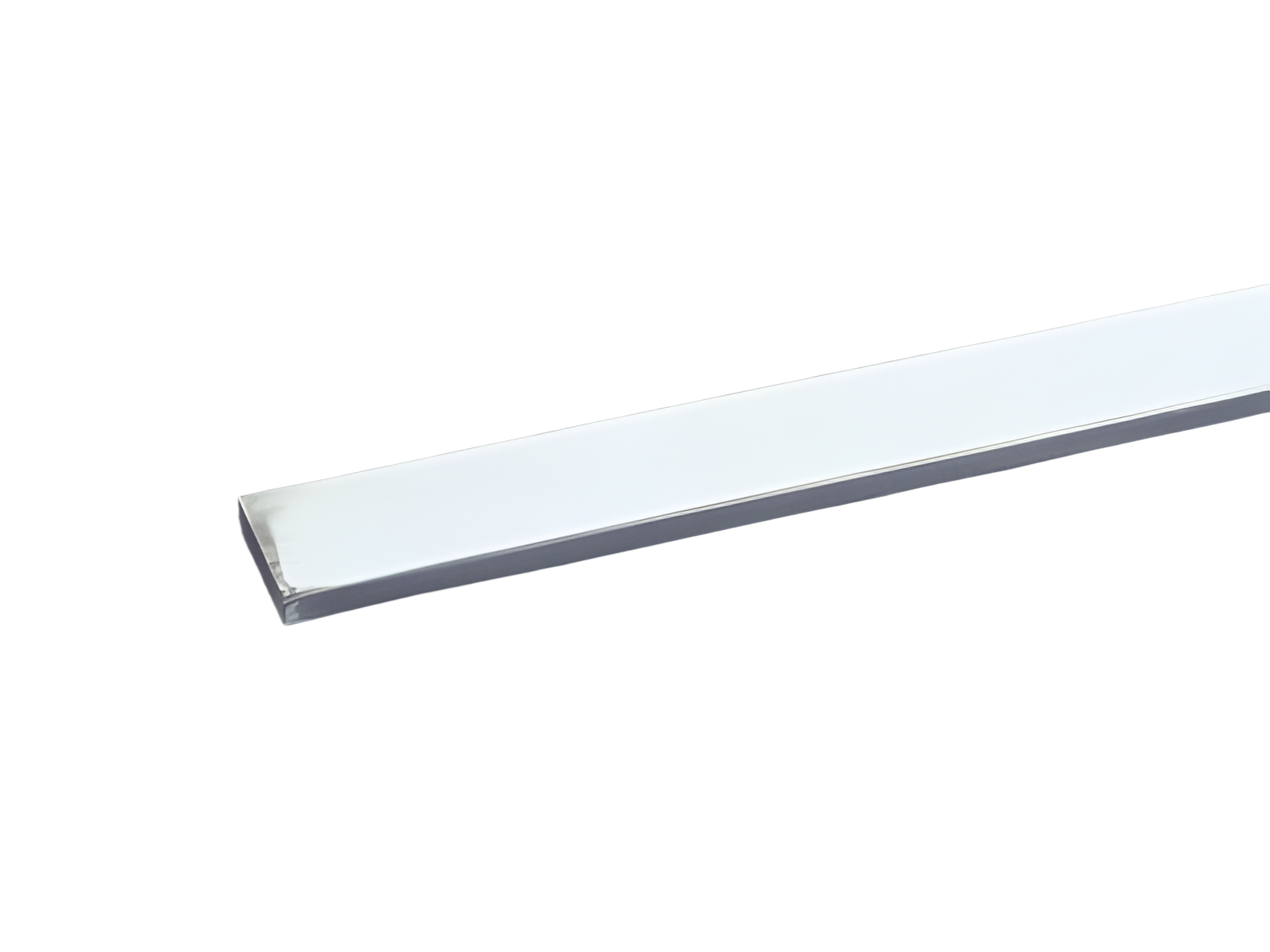

The picture may show a similar product.
订货号 01620 000
母线 20 x 5
material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)
长 2.40 m, 镀锡
系统
60Classic
产品优势
通过镀锡铜排可显著降低连接位置准备工作的成本。
可有效保护铜排不受侵蚀性物质损害。
| 产品组 | 06 |
分组 |
82 |
| 包装件数 | 1 |
| EAN | 4021267016203 |
| ECLASS 6.1 | 27370303 |
| ECLASS 7.1 | 27370303 |
| ETIM 4.0 | EC001522 |
| ETIM 5.0 | EC001522 |
标准
IEC 61439-1:2020
UL 508
认证许可
CSA , UL
for UL feeder circuits >250V
型号: 20x5-L
UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com
UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com
CSA 文件: 110285, CSA 等级: 3211-37 https://directories.csa-international.org
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
电气数值
功率输出:
The power dissipation at a typical load of 80 % results to 30.7 W.
(The power dissipation at full load would be 48.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 额定电流（温升 30 K ): | 320 A |
| Details UL | |
| 标准 | |
| UL 508 |
| for UL feeder circuits >250V |
| 考虑具体安装条件下的允许温升，根据 UL 标准，可以允许如下负荷（文件 E197039) | |
| max. load acc. to UL 508: | 362 A |
| 应用中请您注意所使用的母线支架的额定电压 | |
| 机械数值 | |
| 宽 x 高 x 厚: | 2400 x 20 x 5 |
| 重量: | 214.4 kg/100 |
| 截面积: | 100 mm² |
棱角半径 0.5
| 应用时请您注意所使用的母线支架的绝缘特性。 | |
|
参阅所使用母线架的产品描述 |
|
| for UL feeder circuits >250V |
