适用 UL 供电电路 >250V

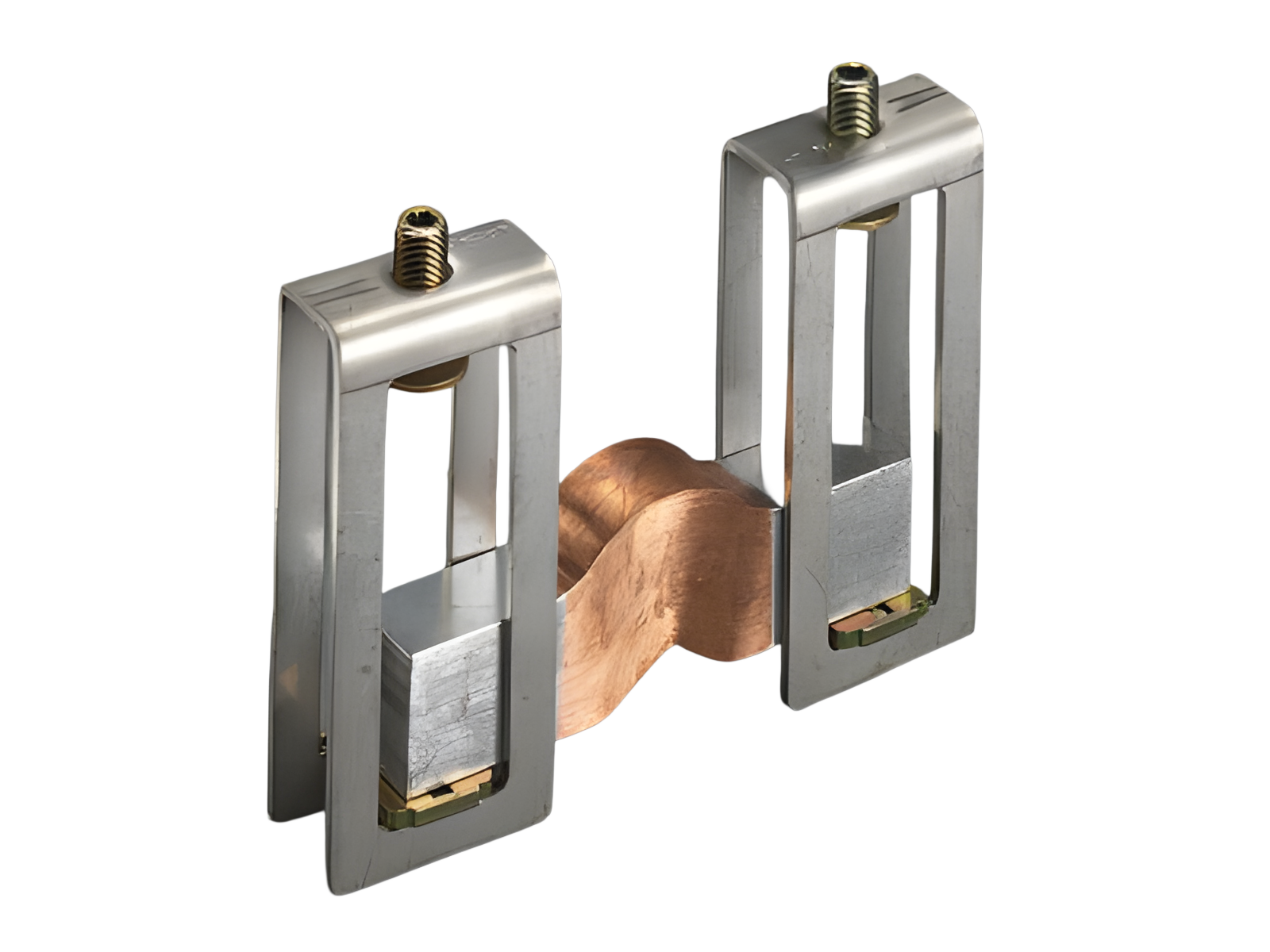

The picture may show a similar product.
订货号 01295 000
连接组件 2500 A (3线)
200 mm, 弹性加长连接
适用母线 3T型母线
系统
60Classic
| 产品组 | 07 |
分组 |
33 |
| 包装件数 | 1 |
| EAN | 4021267012953 |
| ECLASS 6.1 | 27400606 |
| ECLASS 7.1 | 27400606 |
| ETIM 4.0 | EC000713 |
| ETIM 5.0 | EC000713 |
标准
IEC 61439-1:2020
CCC 认证: 无需强制认证
| Details IEC | |
| 标准 | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| 额定电压（IEC）AC: | 690 V |
| 额定冲击耐受电流 Ipk : | 91.7 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 36.0 W.
(The power dissipation at full load would be 56.2 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC AC: | 1000 V |
| 最大电压 IEC DC: | 1500 V |
| 最大电流负载能力 (IEC): | 2,500 A |
| 机械数值 | |
| 宽 x 高 x 厚: | 200 x 45 x 173 |
| 重量: | 940.0 kg/100 |
| 适用母线: | 3T型母线 |
| 允许的母线偏移: | 2 |
| 允许的系统横向间距: | 5 - 50 mm |
| 连接端 | |
| screw clamp connection | |
| M12 | |
| screw drive: | S8 |
| Md min.: | 36.0 Nm |
| Md max.: | 48.0 Nm |
| 产品的绝缘性能与安装条件有关。 | |
|
可连接3T型母线, 角偏差及铜排偏移可抵消, 连接3线系统需要1个。 |
|
