产品选择

适用 UL 供电电路 >250V

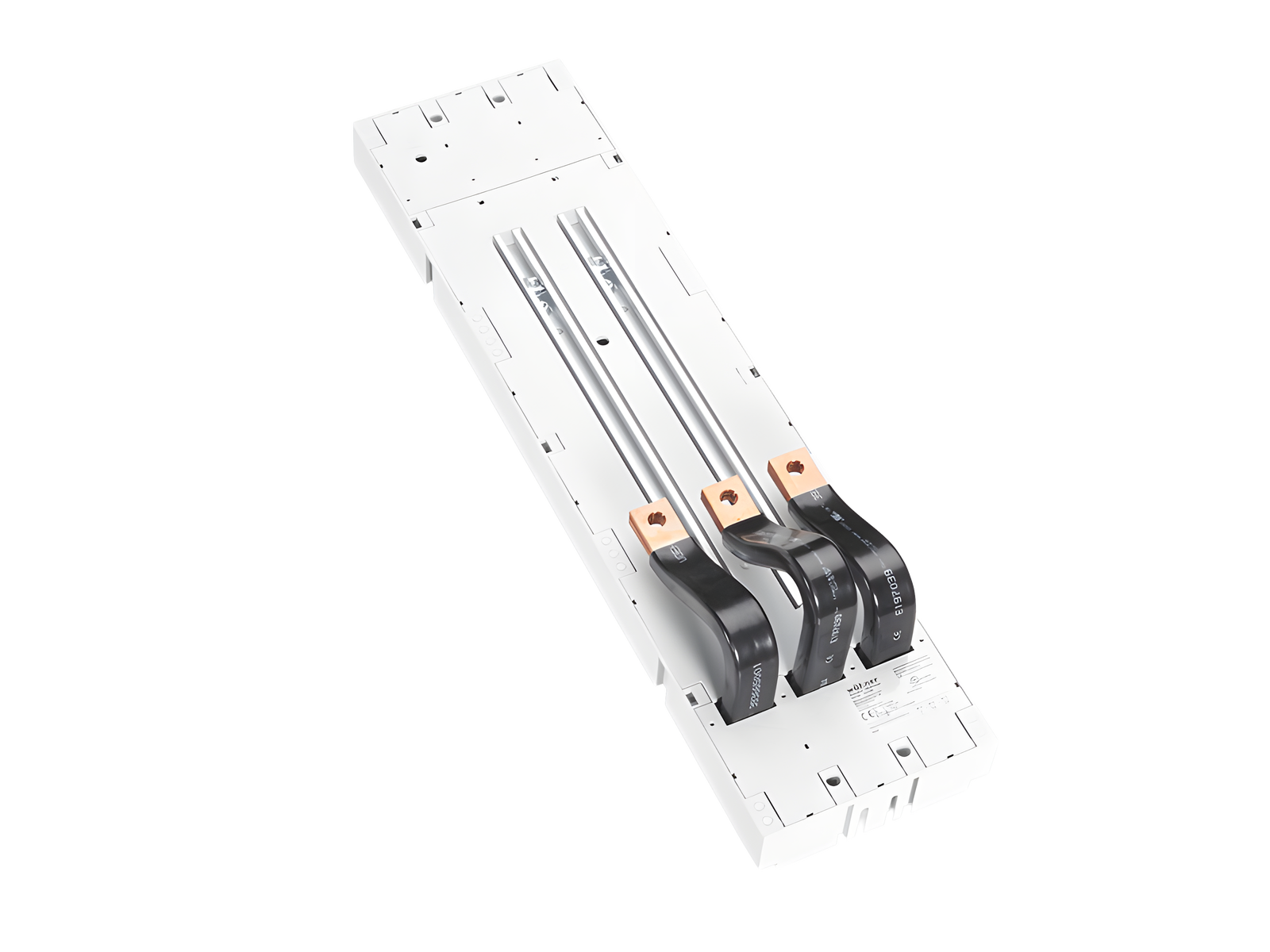

母线转接器 630 A (32746)

The picture may show a similar product.

说明

订货号 32746 000A

EQUES®185Power

母线转接器 630 A

通用版本，最大 630A, 相间距 43 - 46 mm

下端连接，标准挂钩连接

适用母线 30, 40, 60, 80, 100, 120 x 10

系统

185Power

产品优势

Device can be mounted covering the busbar support (in systems with and without CrossLink® touch-safe protection cover)

产品组 05

分组

 48
包装件数 1
EAN 4021267327460
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

认证

标准

IEC 61439-1:2020

UL 508

认证许可

UL

for UL feeder circuits >250V

型号: EQ185-A630-C

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
Electrical data IEC
端部供电（IEC）: 630 A
额定电压（IEC）AC: 690 V
rated isolation voltage Ui AC: 1000 V
额定冲击耐受电压 Uimp: 12 kV
额定冲击耐受电流 Ipk : 63 kA
rated short-time withstand current Icw (1.0 s) max.: 30 kA

下述降容系数要通过测试得出:
带断路器 ABB Tmax T5
带断路器 Allen-Bradley 140G-K
带断路器 Eaton NZM3
带断路器 Schneider Electric NSX630
带断路器 Schrack MC3
带断路器 Siemens 3VA14, 3VM64
带断路器 Siemens 3VA23, 3VA24
带断路器 Siemens 3VA64
Details UL
标准
UL 508
for UL feeder circuits >250V
Electrical data UL
额定电流 (UL): 630 A
额定电压 (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
额定电压 (UL) DC: 1000 V
SCCR unprotected max.: 22 kA
3 cycles (without OPD) @ 600 V AC
短路电流额定值: 65 kA with any DIVQ/7 circuit breaker 600 A / 600 V AC
机械数值
宽 x 高 x 厚: 150 x 585 x 47
重量: 700.0 kg/100
极数: 3 极
适用母线: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja

Application notes

ready for current transformer

断路器承载转接器的短路保护

for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

附件

accessories for mounting

37900 000A
固定件，用于电流互感器
for mounting at busbars and in adapters 630 A
for busbars 25-30 x 5 and 12-30 x 10
更多

measuring transformers 333mV

37307 000A
333 mV 电流互感器，600 A
class 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37296 000A
333 mV 电流互感器，200 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37304 000A
333 mV 电流互感器，250 A
class 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37289 000A
333 mV 电流互感器，200 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37298 000A
333 mV 电流互感器，400 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37305 000A
333 mV 电流互感器，400 A
class 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37293 000A
333 mV 电流互感器，600 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37290 000A
333 mV 电流互感器，250 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37303 000A
333 mV 电流互感器，200 A
class 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
on request
更多

37292 000A
333 mV 电流互感器，500 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37306 000A
333 mV 电流互感器，500 A
class 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37291 000A
333 mV 电流互感器，400 A
class 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37297 000A
333 mV 电流互感器，250 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37299 000A
333 mV 电流互感器，500 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

37300 000A
333 mV 电流互感器，600 A
class 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
新型
更多

current transformers class 1

37212 000A
电流互感器 200 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37213 000A
电流互感器 250 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37214 000A
电流互感器 400 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37215 000A
电流互感器 500 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37216 000A
电流互感器 630 A / 5 A
2.5 VA / 精度等级 1
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

current transformers class 0.5

37219 000A
电流互感器 200 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37220 000A
电流互感器 250 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37221 000A
电流互感器 400 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37222 000A
电流互感器 500 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37223 000A
电流互感器 630 A / 5 A
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37232 000A
电流互感器 200 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37233 000A
电流互感器 250 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37234 000A
电流互感器 400 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37235 000A
电流互感器 500 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

current transformers class 0.5s

37236 000A
电流互感器 250 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37237 000A
电流互感器 400 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多

37238 000A
电流互感器 500 A / 5 A，带符合性声明
2.5 VA / 精度等级 0.5s
when used on busbars or in 630 A adapters, article 37900 is additionally required
更多
