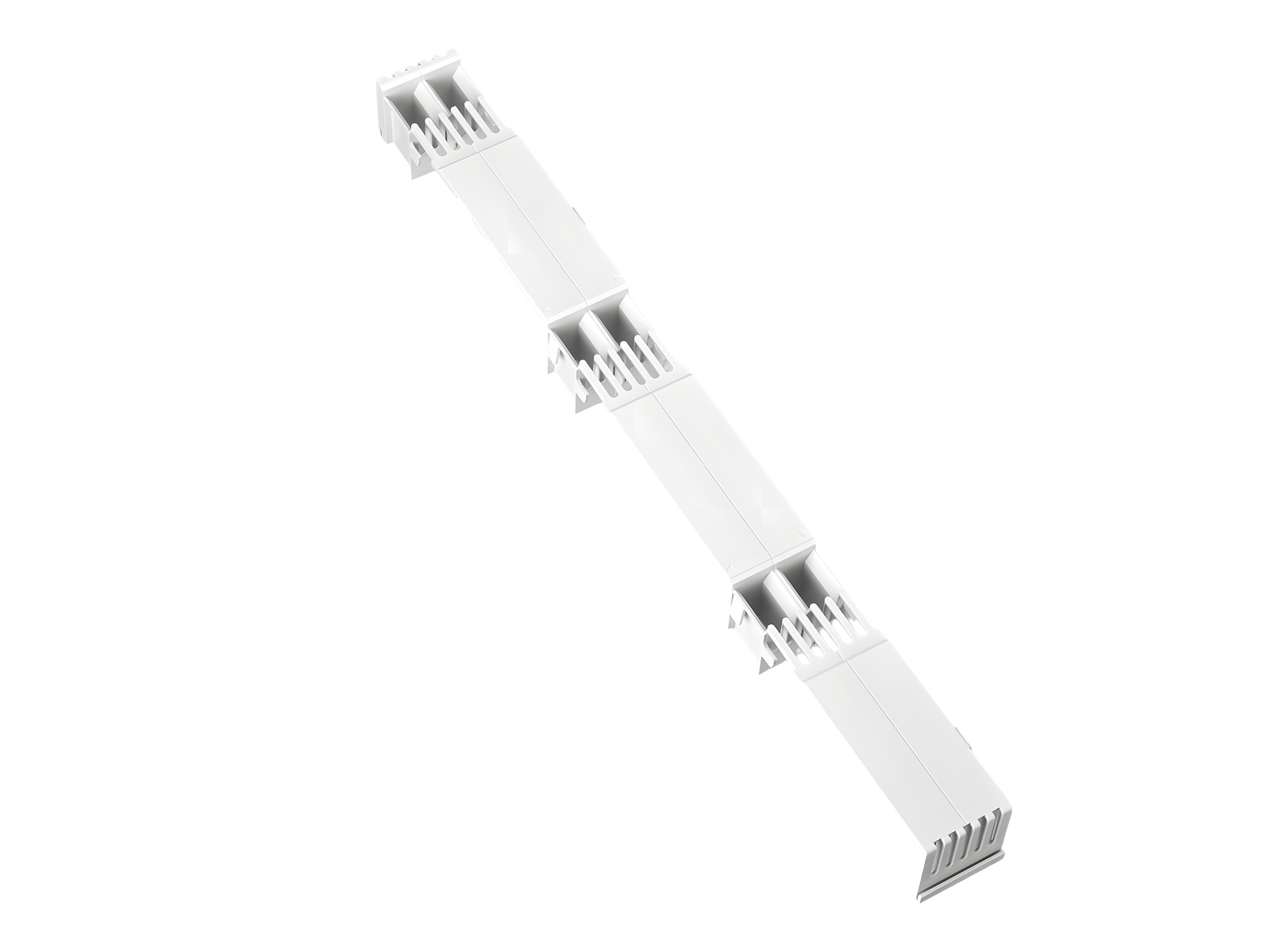

CrossLink® 防触摸保护模块 (01433)

The picture may show a similar product.

说明

订货号 01433 000A

CrossLink®185Power

CrossLink® 防触摸保护模块

50 mm 宽

50 x 540

适用母线 30, 40, 60, 80, 100, 120 x 10

系统

185Power

产品组 06

分组

 27
包装件数 8
EAN 4021267014339
ECLASS 6.1 27370390
ECLASS 7.1 27142190
ETIM 4.0 EC002498
ETIM 5.0 EC002498

认证

标准

IEC 61439-1:2020

UL 508

认证许可

UL

for UL feeder circuits >250V

型号: CL185-A50

UL 文件: E123577, UL 类别 (适用美国) : NMTR https://www.ul.com

UL 文件: E123577, UL 类别 (适用加拿大) : NMTR7 https://www.ul.com

CCC 认证: 无需强制认证

产品信息

Details IEC
标准
IEC 61439-1:2020
在使用防触摸保护模块时, 母线系统的载流容量需要以0.94的降容系数进行修正,
此外, 如果使用后部盖板, 有必要把降容系数改为0.88
Details UL
标准
UL 508
for UL feeder circuits >250V
机械数值
宽 x 高 x 厚: 50 x 556 x 49
重量: 16.0 kg/100
适用母线: 30, 40, 60, 80, 100, 120 x 10
正面防护等级: IP20

Application notes

已取消, 因为产品不包含或承载导电部件, 且在短路时无法使用

for UL feeder circuits >250V

链接

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD Daten WSCAD

下载

| 通用技术说明

| 安装说明

| CAD Modell 3D PDF

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

附件

covers

01435 000A
CrossLink®185Power
正面盖罩 IP40
适用 CrossLink® 盖罩
100mm 宽, 单极
更多

01440 000A
末端盖板
499 mm 长
499 x 16
更多

01444 000A
末端盖板
649 mm 长
649 x 16
更多
