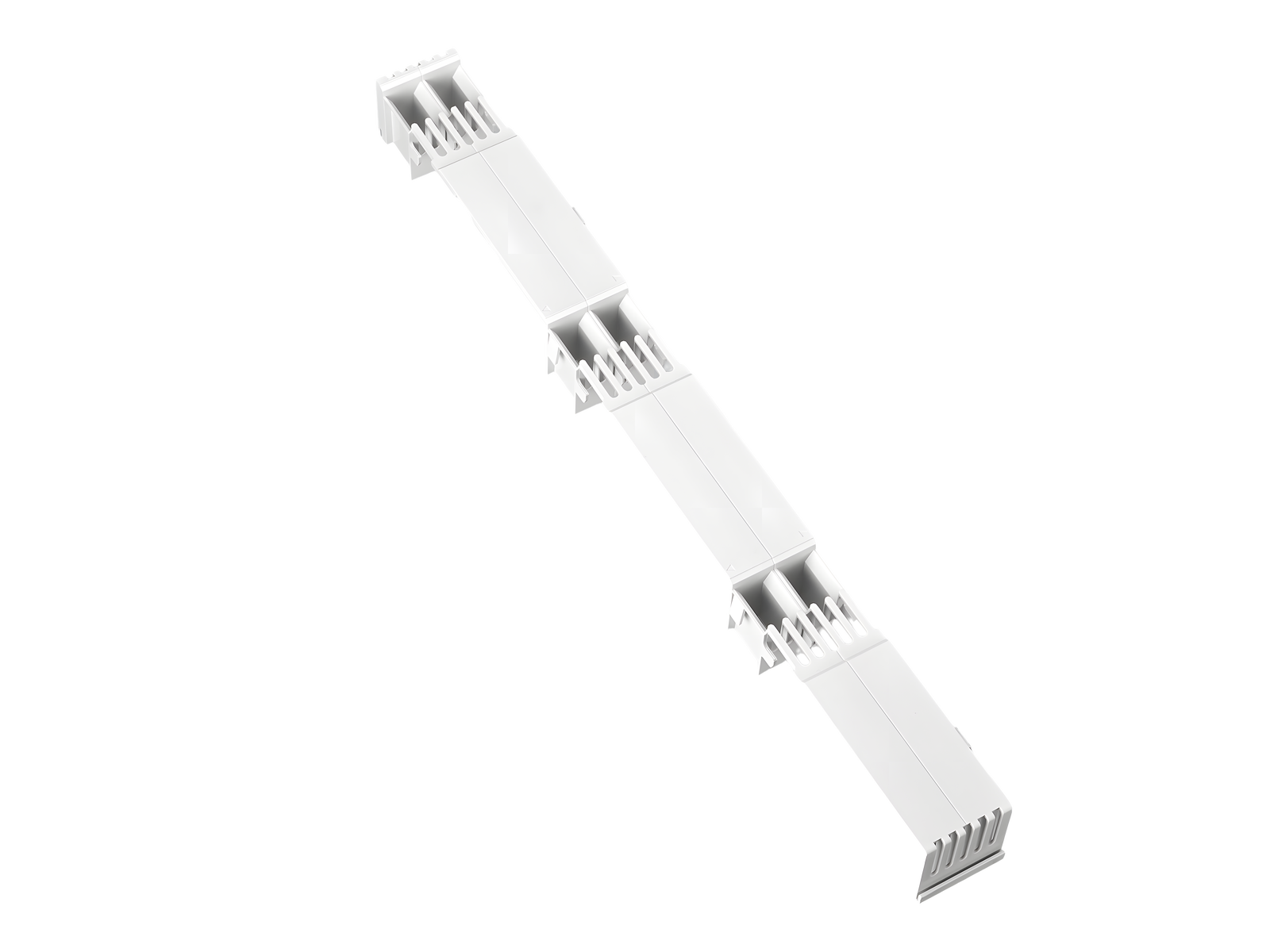

cache de protection CrossLink® contre les contacts accidentels (01433)

The picture may show a similar product.

Description

Référence 01433000A

CrossLink^®185Power

cache de protection CrossLink® contre les contacts accidentels

largeur 50 mm

50 x 540

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

Système

185Power

Groupe de produits	06
Sous-groupe	27

Dimensions de l'emballage	8
EAN	4021267014339

ECLASS 6.1	27370390
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

for UL feeder circuits >250V

Type: CL185-A50

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

the current carrying capacity of the busbar system is reduced by factor 0,94 when the shock protection module is used,
the factor changes to 0,88 when the base plates of the shrouding system (rear protection) are added

Details UL
Normes
UL 508

for UL feeder circuits >250V

Charactéristiques mécaniques
L x H x P:	50 x 556 x 49
Poids:	16,0 kg/100
pour jeux de barres:	30, 40, 60, 80, 100, 120 x 10

front degree of protection:

IP20

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V
