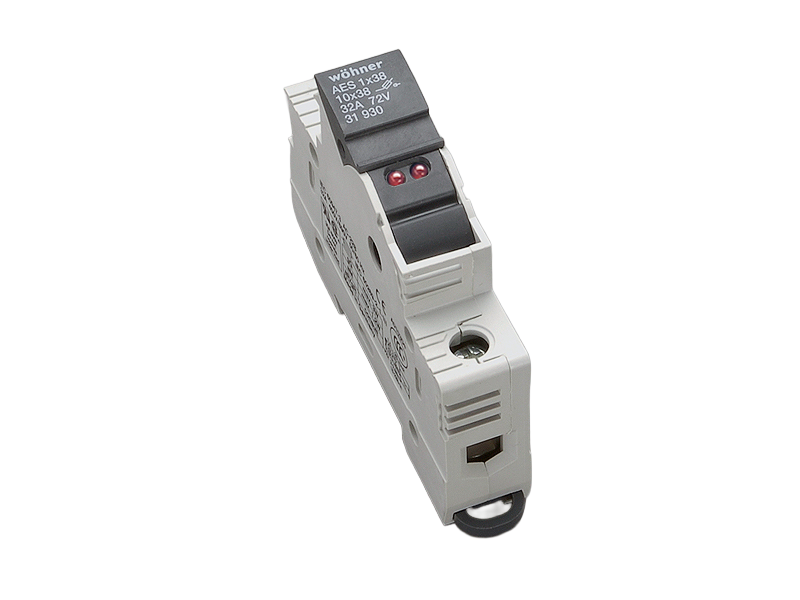

圆筒形帽 熔断器式隔离开关

The picture may show a similar product.

说明

订货号 31930 000

AMBUS Panel

圆筒形帽 熔断器式隔离开关

10 x 38 / 1P / LED

32 A / 12 - 72 V

for mounting rail

系统

Panel

产品优势

连接夹开口空间较大
放置标志牌

产品组 17

分组

 06
包装件数 12
EAN 4021267319304
ECLASS 14.0 27142190
ETIM 5.0 EC002705
ETIM 5.0 EC002705
ETIM 10.0 EC002705

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

认证许可

UL

型号: AES10x38-72V

EAC Type: AES

UL 文件: E230163, UL 类别 (适用美国) : IZLT https://www.ul.com

UL 文件: E230163, UL 类别 (适用加拿大) : IZLT7 https://www.ul.com

产品信息

for fuse links size: 10x38
fuse links acc. to standard: IEC / HD 60269-2
所使用熔断器的允许损耗功率: 3 W
Details IEC
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
端部供电（IEC）: 32 A
额定电压（IEC）AC: 72 V
min. operating voltage AC: 12 V
rated isolation voltage Ui AC: 72 V
额定冲击耐受电压 Uimp: 6 kV
使用等级 AC (IEC 60947-3): AC-22B (400 V)
带熔断器时的条件额定短路电流: 100 kA / 400 V (32A)
100 kA / 500 V (25A)
带熔断器测定的工作等级: gG

功率输出:

The power dissipation at a typical load of 80 % results to 0.2 W.

(The power dissipation at full load would be 0.3 W.)

Supplementary data IEC

下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
最大电压 IEC AC: 75 V
further utilisation category AC (IEC 60947-3): AC-20B (1000 V) at pollution degree 2
符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。
最小允许工作温度 -40°C
适用于熔断器符合 IEC / EN 60269-2
允许的额定损耗功率
适用gG/gL 最大 3W
适用aM 最大1.2 W
Details UL
标准
UL 4248-1
suitable for field-installed conductors
Electrical data UL
额定电流 (UL): 30 A
额定电压 (UL) AC: 72 V
min. operating voltage AC: 12 V
rated frequency (UL): 50 / 60 Hz
额定电压 (UL) DC: 72 V
for wires UL: Cu 75°C
SCCR: 100 kA
机械数值
宽 x 高 x 厚: 18 x 81 x 58
重量: 5.7 kg/100
极数: 1 极
Mounting: for mounting rail
防护等级: IP20
正面防护等级: IP20
连接端
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 0.75 mm²
最大横截面积: 25 mm²
Md min.: 2.0 Nm
Md max.: 2.5 Nm
Not suitable for aluminium cables !

最小横截面积: AWG 18
max. cross-section UL: AWG 4
torque (UL): 18 - 22 lb-in
for wires UL: Cu 75°C


or applications acc. to UL / CSA:
for wires AWG 6 - AWG 4: 22 - 26 lb-in

onnection of 2 wires (of same cross-section)
for applications acc. to IEC / EN:
Cu 0.75 - 10 mm²
all further details: as for connection of 1 conductor

connection of 2 wires (of same cross-section)
for applications acc. to UL / CSA:
Cu AWG 18 - AWG 6
all further details: as for connection of 1 conductor
原材料性能
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

只在熔断器座带电压时, 熔断器熔断时LED显示。

所使用熔断器的允许损耗功率: 3 W

Links (Prices, CAD data)

Article master data, overviews and prices

最新的金属附加值

3D and 2D data in a wide range of formats

CAD data WSCAD

下载

| 通用技术说明

| CAD model 3D STP

| CAD Symbol 2D DXF

| Data packet EPlan (*.edz)

| 比例图

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

附件

connection accessories

31101 000A
梳形母线, 1 线, 条型梳齿，齿距 18 mm
80 A, 1 m 长
16 mm²
更多

31103 000
连接端子，侧端连接
6 - 25 mm²
适用于: 31101, 31102
更多

31157 000
连接端子，正面连接
6 - 25 mm²
适用于: 31101, 31102
更多

Similar products

31130 000
AMBUS Panel
圆筒形帽 熔断器式隔离开关，带 LED
10 x 38 / 1P
32 A / 110 - 690 V
indication (LED) of a tripped fuse link
for mounting rail
更多

31275 000
AMBUS Panel
圆筒形帽 熔断器式隔离开关，用于半导体保护熔断体
10 x 38 / 1P
32 A / 690 V
for mounting rail
更多

31110 000
AMBUS Panel
圆筒形帽 熔断器式隔离开关
10 x 38 / 1P
32 A / 690 V
for mounting rail
更多

31973 000
AMBUS Panel
圆筒形帽 熔断器支持件
10x38 / 1 极 / LED
30 A / 1000 V DC
indication (LED) of a tripped fuse link
for mounting rail
更多
