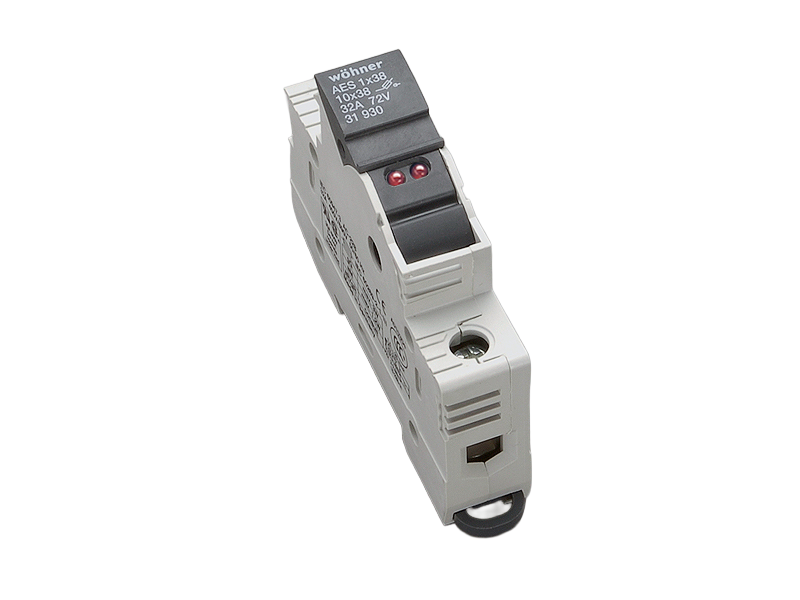

Base sezion. per fusibili cilindr.,

The picture may show a similar product.

Descrizione

Cod.art.: 31930 000

AMBUS Panel

Base sezion. per fusibili cilindr.,

10 x 38 / 1P / LED

32 A / 12 - 72 V

for mounting rail

Montaggio

Panel

Vantaggi prodotto

large clamping range
holder for label

gruppo di prodotto 17
sottogruppo prodotto 06
pz/ conf. 12
EAN 4021267319304
ECLASS 14.0 27142190
ETIM 5.0 EC002705
ETIM 8.0 EC002705
ETIM 10.0 EC002705

Certificazioni

Norme

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Omologazioni

UL

type no.: AES10x38-72V

EAC Type: AES

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

Dati tecnici

per fusibili di grandezza: 10x38
fusibile secondo norma: IEC / HD 60269-2
potenza diss. max. ammissibile del fusibile inserito: 3 W
Details IEC
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
corrente nominale (IEC): 32 A
tensione nominale (IEC) AC: 72 V
tensione min. di impiego AC: 12 V
tensione nominale di isolamento Ui AC: 72 V
tensione di picco Uimp: 6 kV
Categoria d'impiego AC: AC-22B (400 V)
corrente nom. di cto cto condizionata da fusibili (AC): 100 kA / 400 V (32A)
100 kA / 500 V (25A)
secondo prove fatte con fusibili di caratteristica: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,2 W.

(The power dissipation at full load would be 0,3 W.)

Supplementary data IEC

I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni.
tensione max. ammissibile (IEC) AC: 75 V
further utilisation category AC (IEC 60947-3): AC-20B (1000 V) at pollution degree 2
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.
min. permitted operation temperature -40°C
for fuse links as per IEC / EN 60269-2 with permitted rated power dissipationsup to max. 3W for gG/gL up to max. 1.2W for aM
Details UL
Norme
UL 4248-1
suitable for field-installed conductors
Electrical data UL
corrente nominale (UL): 30 A
tensione nominale (UL) AC: 72 V
tensione min. di impiego AC: 12 V
frequenza nominale (UL): 50 / 60 Hz
tensione nominale (UL) DC: 72 V
for wires UL: Cu 75°C
SCCR: 100 kA
Valori meccanici
L x A x P: 18 x 81 x 58
peso: 5,7 kg/100
Poli: 1 polo
Mounting: for mounting rail
grado di protezione: IP20
grado di protezione dal fronte: IP20
Connessioni
cage clamp connection
screw drive: PZ2
wire stripping: 11 mm
min. cross-section: 0,75 mm²
max. cross-section: 25 mm²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 4
torque (UL): 18 - 22 lb-in
for wires UL: Cu 75°C


or applications acc. to UL / CSA:
for wires AWG 6 - AWG 4: 22 - 26 lb-in

onnection of 2 wires (of same cross-section)
for applications acc. to IEC / EN:
Cu 0.75 - 10 mm²
all further details: as for connection of 1 conductor

connection of 2 wires (of same cross-section)
for applications acc. to UL / CSA:
Cu AWG 18 - AWG 6
all further details: as for connection of 1 conductor
Proprietà materiali
halogen-free: Yes

Istruzioni per l'uso

Not suitable for aluminium cables !
Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso.

The indicator light signals that the fuse has tripped, but only when the closed fuse-holder is under voltage.
potenza diss. max. ammissibile del fusibile inserito: 3 W

Links (Prices, CAD data)

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| Riferimenti normativi e tecnici generici

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)
