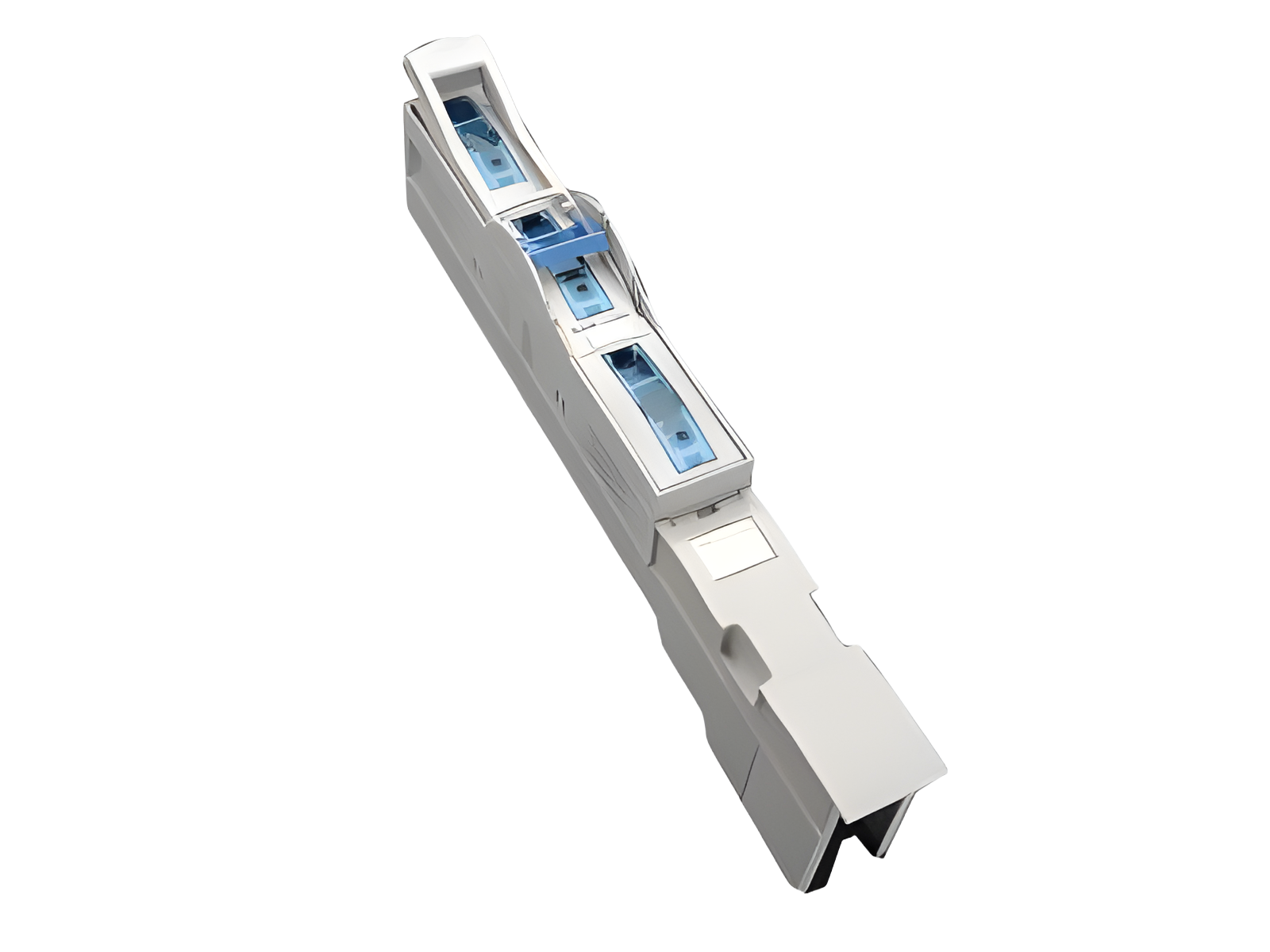

The picture may show a similar product.
订货号 33235000
条形熔断器式隔离开关 160 A
螺钉M8/压板 70 mm²
尺寸 00
适用母线 30, 40, 50, 60 x 10
系统
100Energy
产品优势
盖罩带有自动闭合的检测孔。
| 产品组 | 12 |
分组 |
51 |
| 包装件数 | 1 |
| EAN | 4021267332358 |
| 产品手册页码 | 2015 : 3.2 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001046 |
| ETIM 5.0 | EC001046 |
标准
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
认证许可
IEC (CB) , CCC , EAC
型号: SLS-00
EAC Type: NH
CCC认证: 2004010302117261
| for fuse links size: | NH 000, NH 00 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| 所使用熔断器的允许损耗功率: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| 标准 | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| 额定电流（IEC）: | 160 A |
| 额定电压（IEC）AC: | 800 V |
| rated isolation voltage Ui AC: | 1000 V |
| 额定冲击耐受电压 Uimp: | 8 kV |
| 使用等级 AC (IEC 60947-3): | AC22 B (690 V) AC20 (800 V) Sichtbarer Hinweis notwendig: Nicht unter Last schalten in Fall von Betriebsspannung höher als 690 V
|
| 使用等级 DC (IEC 60947-3) : | DC-说明: 2 条电流路径(L1, L3)串联 DC-20B (440V) |
| 带熔断器时的条件额定短路电流: | 50 kA / 690 V |
| 带熔断器测定的工作等级: | gG |
功率输出:
The power dissipation at a typical load of 80 % results to 12.8 W.
(The power dissipation at full load would be 20.0 W.)
| Supplementary data IEC | |
|
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。 |
| 最大电压 IEC DC: | 1000 V |
| 符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。 |
| 防护等级 IP30 正面, 取决于安装时的连接范围 |
| 机械数值 | |
| 宽 x 高 x 厚: | 50 x 455 x 120 |
| 重量: | 137.0 kg/100 |
| 适用母线: | 30, 40, 50, 60 x 10 |
固定方式: 在打孔母线上通过螺钉连接
M8, 12 - 14 Nm 扭力矩,
以及通过挂钩
转接器适用185mm-系统,
连接 70mm², 螺钉M8, 12 - 14 Nm 扭力矩,
连接压板 1.5-70mm², 3Nm 扭力矩
棱形端子 16-70mm², 3Nm 扭力矩
| 连接端 | |
|
螺钉 M8 : |
|
说明
带有转接器(附件)适用 185Power
