条形熔断器式隔离开关 160 A (33235)

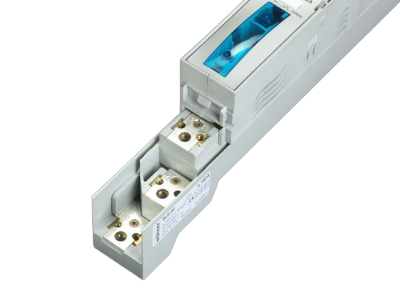

The picture may show a similar product.

说明

订货号 33235000

条形熔断器式隔离开关 160 A

螺钉M8/压板 70 mm²

尺寸 00

适用母线 30, 40, 50, 60 x 10

系统

100Energy

产品优势

盖罩带有自动闭合的检测孔。

产品组	12
分组	51

包装件数	1
EAN	4021267332358

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001046
ETIM 5.0	EC001046

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

认证许可

IEC (CB) , CCC

型号: SLS-00

CCC认证: 2004010302117261

产品信息

for fuse links size:	NH 000, NH 00
fuse links acc. to standard:	IEC / HD 60269-2
所使用熔断器的允许损耗功率:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
额定电流（IEC）:	160 A
额定电压（IEC）AC:	800 V

rated isolation voltage U_i AC:	1000 V
额定冲击耐受电压 U_imp:	8 kV

使用等级 AC (IEC 60947-3):

AC22 B (690 V)
AC23 B (400V)
AC23 B (500V / 125A)

AC20 (800 V)

Sichtbarer Hinweis notwendig: Nicht unter Last schalten in Fall von Betriebsspannung höher als 690 V

使用等级 DC (IEC 60947-3) :

DC-说明: 2 条电流路径(L1, L3)串联
DC-20B (440V)

带熔断器时的条件额定短路电流:	50 kA / 690 V
带熔断器测定的工作等级:	gG

功率输出:

The power dissipation at a typical load of 80 % results to 12.8 W.

(The power dissipation at full load would be 20.0 W.)

Supplementary data IEC
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。

最大电压 IEC DC:

1000 V

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。

防护等级 IP30 正面, 取决于安装时的连接范围

机械数值
宽 x 高 x 厚:	50 x 455 x 120
重量:	137.0 kg/100
适用母线:	30, 40, 50, 60 x 10

固定方式: 在打孔母线上通过螺钉连接
M8, 12 - 14 Nm 扭力矩,
以及通过挂钩
转接器适用185mm-系统,
连接 70mm², 螺钉M8, 12 - 14 Nm 扭力矩,
连接压板 1.5-70mm², 3Nm 扭力矩
棱形端子 16-70mm², 3Nm 扭力矩

连接端

螺钉 M8 : Md 12 - 14 Nm

Application notes

符合 IEC 60947-3 的熔断器组合电器，只有在作为没有分断能力的熔断器式隔离器时、在不超过额定绝缘电压使用并进行相应的标识时，才允许超过额定工作电压运行。
说明	带有转接器(附件)适用 185Power

所使用熔断器的允许损耗功率:	12 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
