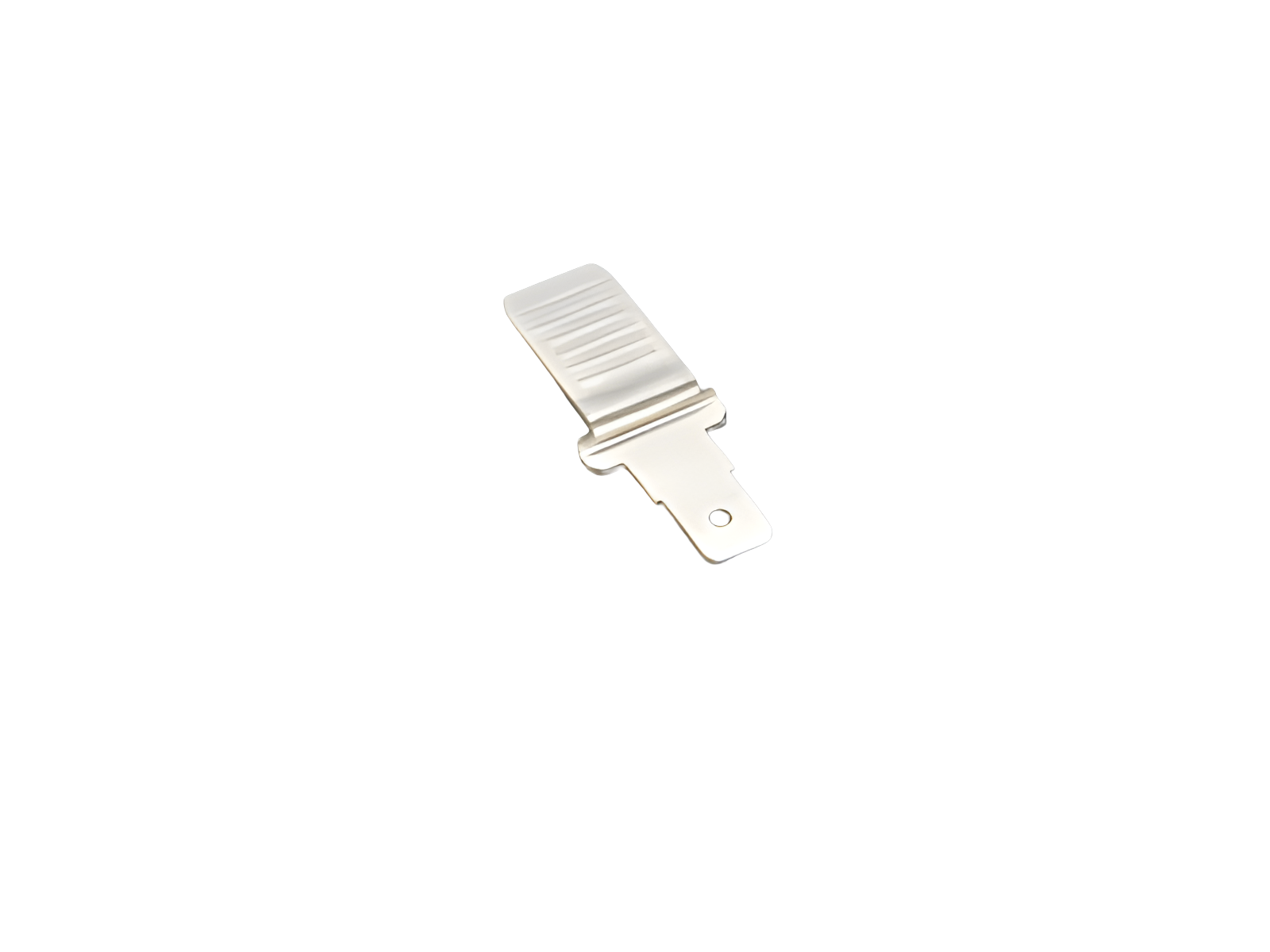

辅助线路连接，适用于框端子 (33915)

The picture may show a similar product.

说明

订货号 33915000

辅助线路连接，适用于框端子

扁平插头 EN 61210 6.3 x 0.8

适用 QCB-NH00, QCS-NH00, QCS-160

产品组	09
分组	51

包装件数	3
EAN	4021267339159

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

认证

标准

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

产品信息

Details IEC
标准
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

电气数值

功率输出:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

机械数值
宽 x 高 x 厚:	14 x 3 x 32
重量:	0.6 kg/100

Application notes


短路稳定性:	由主产品决定

链接

Article master data, overviews and prices

下载

| 通用技术说明

| 安装说明

| CAD model 3D STP

| Data packet EPlan (*.edz)

| EU 符合性声明

| 产品描述（PDF)

| 设计验证用产品数据，根据 IEC / EN 61439-1

| 招标文件 - 扩展版本(*.rtf)

| 招标文件 - 标准版本(*.rtf)

Usage

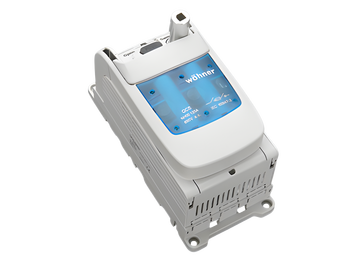

33505000
QUADRON^®Panel Speed
隔离开关熔断器组，3 极
框端子，适用于门耦合旋转手柄
尺寸 00
double-breaking
更多

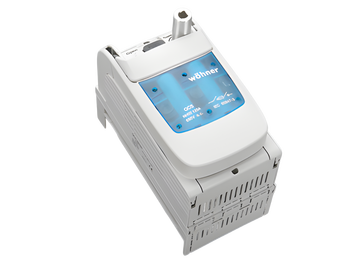

33503000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
框端子，下端连接，适用于门耦合旋转手柄
尺寸 00
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

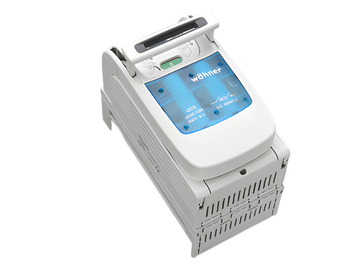

33500000
QUADRON^®60Classic Speed
隔离开关熔断器组，3 极
框端子，下端连接
尺寸 00
double-breaking
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

03199000
QUADRON^®60Classic
刀型触头熔断器支持件
框端子
尺寸 00 / 3 极
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33206000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 00，160 A，母线式，上端/下端连接
框端子
with electromechanical fuse monitoring
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33198000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 00，160 A
框端子
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33075000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 00，160 A，母线式安装，上端/下端连接
框端子
适用 5 线系统
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33324000
QUADRON^®60Classic
NH 熔断器式隔离开关，尺寸 00，160 A，母线式，上端/下端连接
框端子
with electronic fuse monitoring
上端或下端接电缆
适用母线: 12, 15, 20, 25, 30 x 5, 10 和异型母线
更多

33772000A
QUADRON^®185Power
条形熔断器式隔离开关 160 A
尺寸 00，单极分断
high version with box terminal 70 mm²
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33775000A
QUADRON^®185Power
条形熔断器式隔离开关 160 A
尺寸 00，单极分断
flat version with box terminal 70 mm²
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33770000A
QUADRON^®185Power
条形熔断器式隔离开关 160 A
尺寸 00, 3 极分断
high version with box terminal 70 mm²
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33773000A
QUADRON^®185Power
条形熔断器式隔离开关 160 A
尺寸 00，3 极分断
flat version with box terminal 70 mm²
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33774000A
QUADRON^®185Power
条形熔断器式隔离开关 160 A
尺寸 00，3 极分断，带熔丝监测器
flat version with box terminal 70 mm²
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33771000A
QUADRON^®185Power
条形熔断器式隔离开关 160 A
尺寸 00，3 极分断，带熔丝监测器
high version with box terminal 70 mm²
适用母线: 30, 40, 60, 80, 100, 120 x 10
更多

33592000A
QUADRON^®185Power
条形熔断器式隔离开关 160 A
with extended touch protection IP20 when open
尺寸 00，单极分断
high version with box terminal 70 mm²
适用母线: 30, 40, 60, 80, 100, 120 x 10
短期内将供货
更多

33590000A
QUADRON^®185Power
条形熔断器式隔离开关 160 A
high version with box terminal 70 mm²
尺寸 00, 3 极分断
适用母线: 30, 40, 60, 80, 100, 120 x 10
短期内将供货
更多
