connexion pour ligne auxiliaire, pour borne à cage (33915)

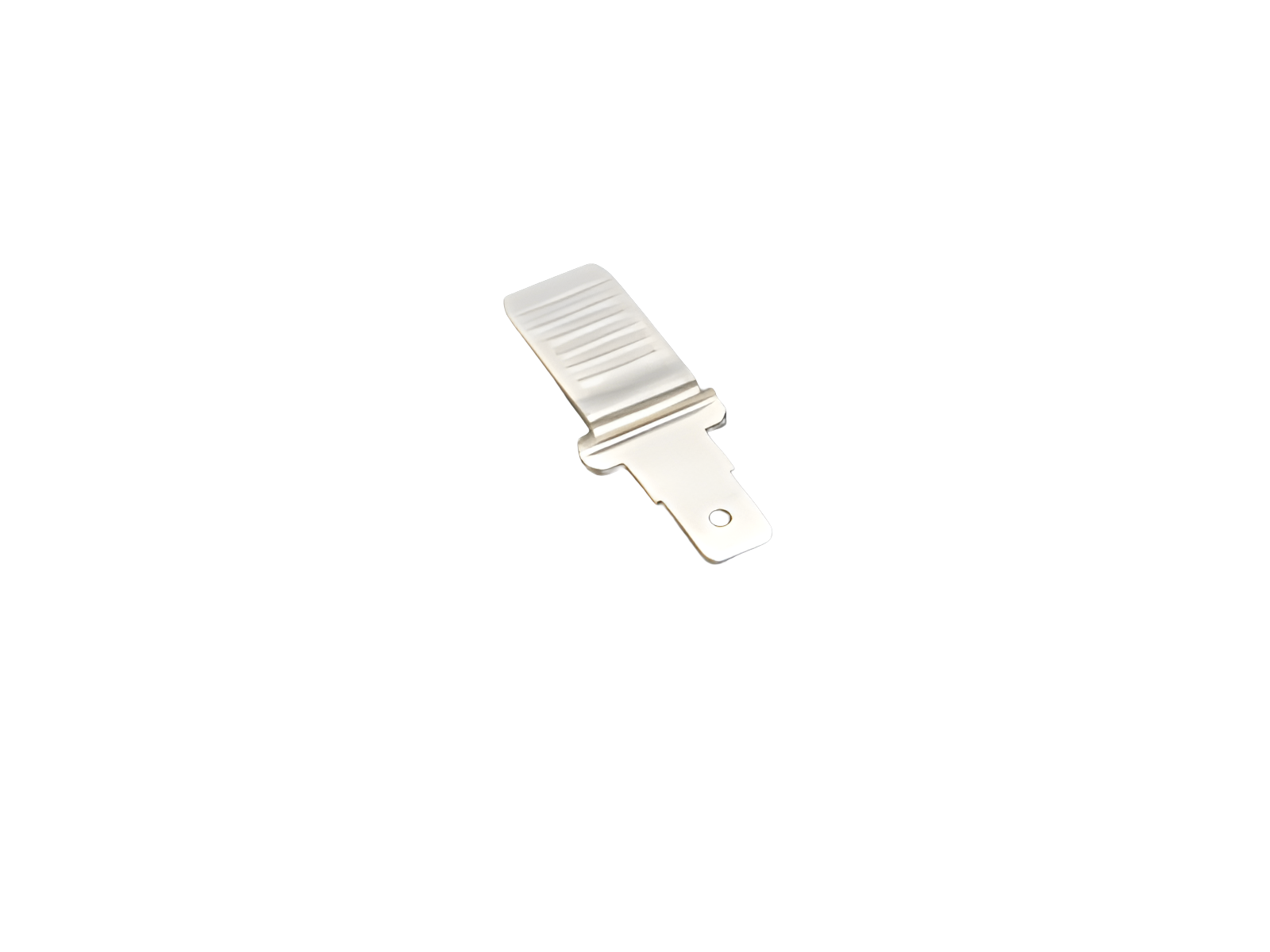

The picture may show a similar product.

Description

Référence 33915000

connexion pour ligne auxiliaire, pour borne à cage

connecteur plat EN 61210 6,3 x 0,8

pour QCB-NH00, QCS-NH00, QCS-160

Groupe de produits	09
Sous-groupe	51

Dimensions de l'emballage	3
EAN	4021267339159

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
L x H x P:	14 x 3 x 32
Poids:	0,6 kg/100

Application notes


short-circuit withstandability:	determined by main product

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

03199000
QUADRON^®60Classic
embase de fusible NH 160 A
borne à cage
taille 00 / 3P
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

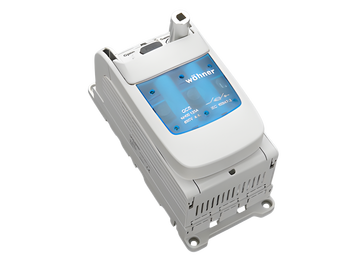

33505000
QUADRON^®Panel Speed
sectionneur avec fusibles à 3 pôles
borne à cage, pour poignée rotative de couplage de porte
taille 00
double-breaking
Plus

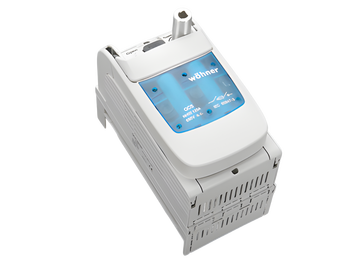

33503000
QUADRON^®60Classic Speed
sectionneur avec fusibles à 3 pôles
borne à cage, raccordement par le bas, avec poignée rotative de couplage de porte
taille 00
double-breaking
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

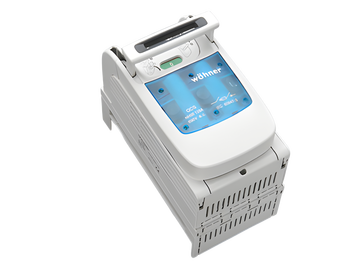

33500000
QUADRON^®60Classic Speed
sectionneur avec fusibles à 3 pôles
borne à cage, raccordement par le bas
taille 00
double-breaking
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33206000
QUADRON^®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
borne à cage
with electromechanical fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33198000
QUADRON^®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
borne à cage
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33075000
QUADRON^®60Classic
fusible-interrupteur-sectionneur NH taille 00, 160 A, pour jeu de barres, raccordement par le haut / bas
borne à cage
convient pour un système à 5 pôles
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33324000
QUADRON^®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
borne à cage
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33772000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
high version with box terminal 70 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33775000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, commutation à 1 pôle
flat version with box terminal 70 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33773000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
flat version with box terminal 70 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33770000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire
high version with box terminal 70 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33774000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire, avec surveillance fusible
flat version with box terminal 70 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33771000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
Taille 00, à commutation tripolaire, avec surveillance fusible
high version with box terminal 70 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

33592000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
with extended touch protection IP20 when open
Taille 00, commutation à 1 pôle
high version with box terminal 70 mm²
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

33590000A
QUADRON^®185Power
réglette sectionneur à fusible 160 A
high version with box terminal 70 mm²
Taille 00, à commutation tripolaire
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
coming soon
Plus

https://pim.woehner.de/FR/DE/1000047563

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Politique de confidentialité

Deutsch Chinese Français Czech Italiano English Russian Português Español

Deutschland France Switzerland International
